کلاهک کلبه ای

کلاهک کلبه ای

کاربرد کلاهک کلبه ای بعنوان کلاهک لوله های دودکش در منتهی الیه لوله های موتورخانه و نیز در منتهی الیه لوله های ونت بعنوان نمای کلاهک هواکش در بام می باشد.

  • واحد فروش: هر متر

چکیده

کاربرد کلاهک کلبه ای بعنوان کلاهک لوله های دودکش در منتهی الیه لوله های موتورخانه و نیز در منتهی الیه لوله های ونت بعنوان نمای کلاهک هواکش در بام می باشد.

توضیحات

کلاهک کلبه ای

کلاهک کلبه ای جهت پوشاندن و محافظت از دهانه ی لوله های دودکش و وِنت در مقابل نفوذ آب باران ، برف وگرد وخاک و حتی لانه گزینی پرندگان در انتهای لوله های دودکش و نفوذ باد به درون لوله های دودکش و وِنت استفاده خواهد شد .

جنس کلاهک کلبه ای از ورق های روغنی ، سیاه ، رنگی ، و حتی استیل میباشد . اگر کلاهک کلبه ای از جنس ورق روغنی یا سیاه ساخته شود الزاماً بایدسطح داخلی و خارجی کلاهک کلبه ای با ضد زنگ و رنگ کوره ای الکتروستاتیک پوشانده شود تا کلاهک کلبه ای در اثر سرما و گرما و عوامل طبیعی مستهلک نشود . به طور معمول کلاهک کلبه ای از سه قسمت تشکیل میشود که آن سه قسمت عبارتند از : پایه کلاهک کلبه ای ،گریل های موازی و کلاهک بام .

ارتفاع کلاهک کلبه ای به صورت استاندارد۳۰ سانت در نظر گرفته میشود که البته این ارتفاع با نظر کارفرما قابل تغییر میباشد . تعداد پره های کلاهک کلبه ای به طور معمول ۴ پره میباشد که این پره ها هم قابل افزایش میباشند . بنابراین هیچ محدودیتی از نظر ابعاد برای ساخت کلاهک کلبه ای نداریم.

برای استحکام نصب کلاهک کلبه ای روی سطوح مسطح ،در محیط کف کلاهک کلبه ای در هنگام ساخت یک لبه ی سه سانتی ایجاد میکنیم که این لبه به سطح مورد نظر پیچ میشود و در نتیجه تثبیت خواهد شد .

اما اگر قرار باشد کلاهک کلبه ای روی یک مقطع چهار گوش نصب شود ، ابعاد کلاهک کلبه ای را نیم نسانت بزرگتر در نظر میگیریم تا مقطع چهار گوش در آن فرو رود و برای زیاد فرو نرفتن کلاهک کلبه ای از فاصله ۵ سانتی از لبه ی پایین ، در محیط داخلی کلاهک کلبه ای یک نبشی میچرخانیم تا به همان اندازه در مقطه مکعبی فرو رود .

گریل های کلاهک کلبه ای به صورت Zطراحی شده اند .به همین دلیل از نفوذ آب باران و برف و حتی لانه گزینی پرندگان جلوگیری میشود . بنابراین کلاهک کلبه ای علاوه براینکه عملکرد مناسبی در تخلیه دود و آلاینده ها دارد ، به طور کامل آببندی هم میشود حتی در برابر ورود گرد وخاک هم مقاوم است.

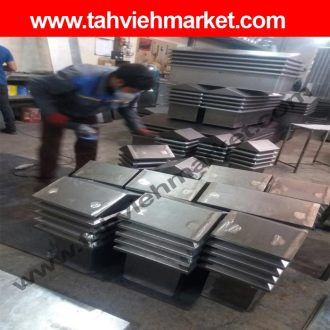

ضخامت ورق کلاهک کلبه ای به طور عمومی یک میل میباشد ،اما این ضخامت با تغییر ابعاد کلاهک کلبه ای قابل تغییر میباشد ،یعنی هرچه ابعاد کلاهک کلبه ای بزرگتر باشد ضخامت ورق بیشتر و هرچه ابعاد کلاهک کلبه ای کوچکتر باشد ضخامت ورق مورد نظر کم میشود .

اگر ضخامت ورق کمتر از یک میل باشد از نقطه جوش برای اتصال استفاده میشود واگر ضخامت ورق بیش از،یک میل از جوش CO2برای اتصال استفاده میشود .

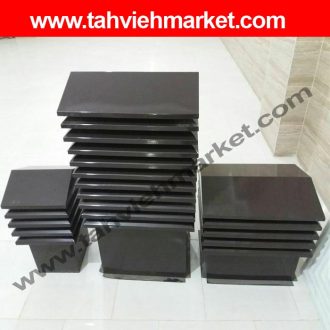

انواع کلاهک کلبه ای :

۱-کلاهک کلبه ای یکطرفه

۲-کلاهک کلبه ای دو طرفه

۳-کلاهک کلبه ای سه طرفه

۴-کلاهک کلبه ای چهار طرفه

۵-کلاهک کلبه ای چند وجهی

۶-کلاهک کلبه ای قناس یا فارسی بُر

۷-کلاهک کلبه ای ال شکل

۸-کلاهک کلبه ای گرد

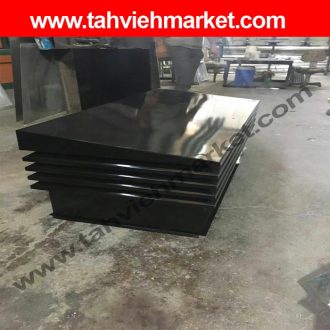

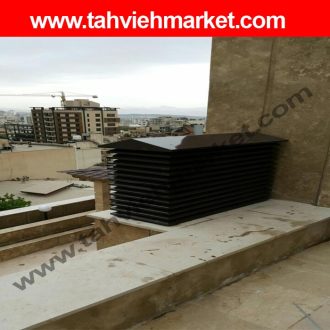

کلاهک کلبه ای یک طرفه :

اگر در مقطعی که قرار است کلاهک کلبه ای نصب شود از سه طرف با مانع مواجه بود ، از کلاهک کلبه ای یکطرفه استفاده میکنیم . در این حالت امکان ساخت پره ها از کلاهک کلبه ای تنها از یک طرف وجود دارد . این مدل از کلاهک کلبه ای هم مانند دیگر کلاهک کلبه ای ها ، دارای ارتفاع پایه ۳۰ سانتیمتری و همچنین دارای ۴ پره است . این اندازه استاندارد است . اما بنابر موقعیت محیط و سفارش کارفرما امکان افزایش ارتفاع و تعداد پره ها وجود خواهد داشت . بنابراین در ساخت کلاهک کلبه ای مانعی از بابت سایز وجود نخواهد داشت . ضخامت ورق کلاهک کلبه ای عموماً از ورق یک میل است . اما اگر سایز کلاهک کلبه ای خارج از استاندارد باشد میتوان از ورق ۵/۱ تا ۲ میلیمتر هم استفاده کرد .

باید خاطر نشان شویم برای جلوگیری از فرسایش کلاهک کلبه ای سطوح داخلی و خارجی آن با رنگ کوره ای الکتروستاتیک و طبق نظر و سلیقه کارفرما با رنگ دلخواه رنگ آمیزی خواهد شد .نوع و شکل پره های کلاهک کلبه ای یکطرفه به شکل “زد”میباشد . این حالت باعث میشود هنگام بارش باران و برفداز نفوذ آب و رطوبت به داخل کلاهک کلبه ای جلوگیری به عمل آید . با این روش خم کاری ، کلیه جداره های داخلی کلاهک کلبه ای به طور قابل اطمینانی از خطر استهلاک در امان می مانند .

تاج کلاهک کلبه ای یکطرفه نیز به صورت یکطرفه ساخته میشود و از ورود گرد و خاک و ریز گرد ها در امان می مانند .

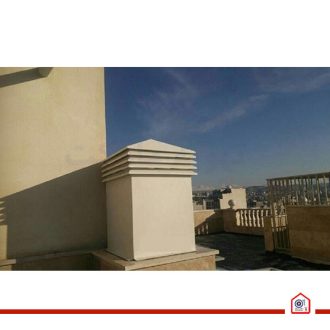

برای نصب کلاهک کلبه ای در سطوح مسطح و هموار در هنگام ساخت ، یک خم ۳ سانتی به بیرون داده میشود و این لبه سطح صاف پیچ میشود .ولی اگر قرار باشد کلاهک کلبه ای روی حجم مکعبی نصب شود به وسیله یک نبشی یا ترمزی که در فاصله ۵ تا ۱۰ سانتی از پایین لبه داخلی پایه کلاهک کلبه ای تعبیه میشود ، این کار امکان پذیر است . از کلاهک کلبه ای یکطرفه برای هوارسانی یا تخلیه هوای محیط هایی مثل اتاق های اسانسور ، هواساز، ژنراتور ، موتور خانه و حتی جهت تخلیه هوای لوله ای ونت میتوان استفاده کرد .

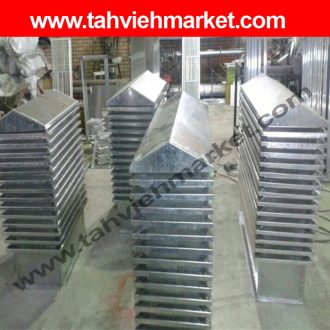

براس ساخت کلاهک کلبه ای یکطرفه میتوان از انواع ورق گالوانیزه ، ورق سیاه و رنگی و حتی ورق استیل استفاده نمود . باید خاطر نشان شویم در مواردی که در محل کار آلاینده های شیمیایی ایجاد می شود از ورق استیل ۳۱۶ برای ساخت کلاهک کلبه ای استفاده میشود .

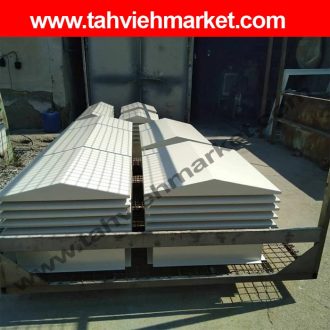

کلاهک کلبه ای دو طرفه :

موارد کاربرد کلاهک کلبه ای دو طرفه زمانیست که مجرای خروجی هوا یل دود ، از دو جهت مسدود  یا با مانعی مواجه باشد . در حقیقت در کلاهک کلبه ای دو طرفه گریل ها در دو سو متقاطعند . برای اینکه راندمان خروج هوا از دو طرف کلاهک کلبه ای کم نشود ، تعداد پره ها و یا گریل ها را افزایش و حتی دو برابر میکنیم . در این مدل از کلاهک کلبه ای مانند انواع دیگر آن ، ارتفاع پایه ۳۰ سانت میباشد و یک لبه ی سه سانتی برای اتصال پایه ی کلاهک کلبه ای به کف تعبیه میکنیم .از ورق یک میل جهت ساخت کلاهک کلبه ای استفاده میشود . اگر از ورق روغنی برای تولید کلاهک کلبه ای استفاده کنیم حتما باید سطح کلاهک کلبه ای با رنگ کوره ای الکتروستاتیک پوشانده شود . از کلاهک کلبه ای دو طرفه برای تخلیه دودِ دودکشها و هوای وِنت ها استفاده میشود . گروه صنعتی تهویه مارکت این افتخار را دارد که کلاهک کلبه ای را در همه ی ابعاد با رنگ مورد نظر کارفرما تولید و عرضه میکند .اگر کلاهک کلبه ای روی سطوح هموار و مسطح نصب شود از طریق پیچ و رولپلاک برای تعبیه استفاده میشود . اما اگر روی حجم مکعب ی نصب شود احتیاج به یک برجستگی به نام رخ دارد که در لبه ۵ تا ۱۰ سانتی پایه کلاهک کلبه ای تعبیه میشود .

کلاهک کلبه ای سه طرفه :

از کلاهک کلبه ای زمانی استفاده میکنیم که قسمت خروج هوا از یک سمت مسدود و یا با مانع مواجه باشد و امکان تخلیه هوا از سه طرف دیگر وجود دارد .کلاهک کلبه ای به طور معمول از جنس گالوانیزه ورق سیاه و روغنی ساخته میشود .ارتفاع پایه کلاهک کلبه ای سه طرفه به صورت استاندارد ۳۰ سانت میباشد .با این حال گروه صنعتی تهویه مارکت این افتخار را دارد که کلاهک کلبه ای سه طرفه را در هر سایزی که کارفرما سفارش دهد تولید و عرضه نماید . حتی در تعداد گریل ها هم محدودیتی وجود ندارد . برای جلوگیری از استهلاک کلاهک کلبه ای از رنگ کوره ای الکتروستاتیک استفاده میشود و این امکان وجود دارد که سطح کلاهک کلبه ای سه طرفه با رنگ دلخواه کارفرما پوشش داده شود . لازم به ذکر است که تمام سطح داخلی و خارجی کلاهک کلبه ایبا رنگ کوره ای پوشانده میشود .

 این محصول برای تخلیه دودِ دود کش ها و هوای وِنت ها و همچنین تخلیه هوای شومینه آبگرمکن و بخاری گازی هم به کار میرود .

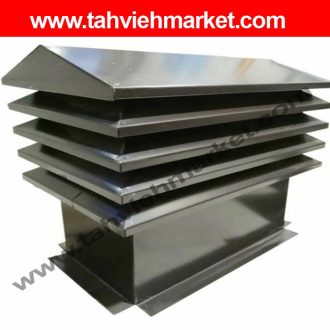

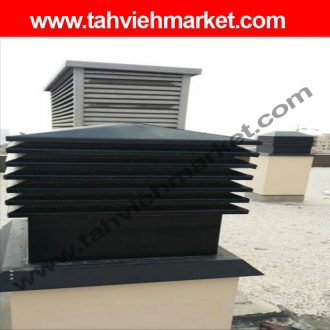

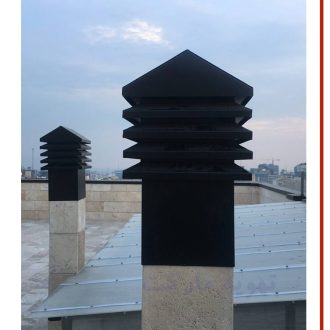

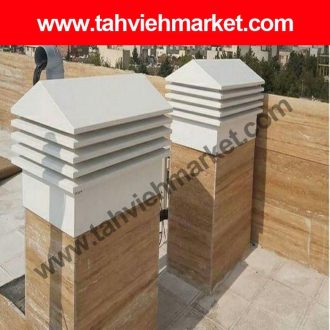

کلاهک کلبه ای چهار طرفه :

میتوان گفت کلاهک کلبه ای چهار طرفه کاملترین و منظم ترین ساختار بین دیگر انواع کلاهک کلبه ای را دارد . شکل متقارن این محصول علاوه به زیبایی بیشتر نسبت به دیگر انواع آن ، توانایی و کارایی بیشتری از جهت موش دود و هوای آلاینده را دارد . ارتفاع استاندارد کلاهک کلبه ای ۳۰ سانتیمتر است و اعداد گریل های هر طرف ۴ عدد میباشد . اما گروه صنعتی تهویه مارکت این افتخار را دارد که کلاهک کلبه ای چهار طرفه را در هر سایز و با هر تعداد گریل تولید و عرضه نماید .

ضخامت ورق مصرفی برای این کلاهک کلبه ای به طور معمول یک میل میباشد . اما این میزان با افزایش سایز، زیاد میشود . کلاهک کلبه ای چهار طرفه با رنگ کوره ای الکتروستاتیک و با کُد رنگ مورد نظر کارفرما پوشش داده میشود .

کلاهک کلبه ای چند وجهی :

کلاهک کلبه ای چندوجهی کلاهکی است که در چند وجه و به طور مثال طرحی مشابه ” ال ” دارد . ابتدا پایه این کلاهک طراحی میشود . سپس کلاهک کلبه ای بر اساس طرح پایه و متناسب با آن ساخته میشود . باید خاطر نشان شویم که بهتر است طرح پایه کلاهک کلبه ای در تاج و بام کلاهک نیز اجرا میشود تا تناسب و ساختار کلاهک کلبه ای حفظ شود . در نتیجه ابتدا شابلون پایه ی کلاهک کلبه ای طراحی میشود .ارتفاع کلاهک کلبه ای به طور استاندارد ۳۰ سانت در نظر گرفته میشود .همچنین در پایینترین قسمت پایه ، یک لبه سه سانتی به بیرون ایجاد میکنیم تا به وسیله پیچ و رولپلاک بتوان کلاهک کلبه ای را در محل مورد نظر ثابت کرد . بعد از ساخت پایه نوبت ساخت بدنه و پره ها میرسد . با توجه به پیچیدگی طرح این نوع کلاهک کلبه ای ، ابعاد و جهت خم های هر بُعد ازاین پره های کلاهک کلبه ای باید طبق زوایای مورد نظر به سمت داخل یا بیرون متمایل شود و در واقع به این روش یک محیط کامل از پره هایZ شکل همسان با قالب و شابلون پایه به وجود می آید .

باید خاطر نشان شویم که تعداد پره ها به طور استاندارد ۴ پره میباشد . اما گروه صنعتی تهویه مارکت این آمادگی را دارد که کلاهک کلبه ای را با سایز پایه و تعداد پره های متفاوت و بر اساس سفارش کارفرما تولید و عرضه نماید.

برای ساخت کلاهک کلبه ای بیشتراز ورق روغنی و گالوانیزه استفاده میشود . اما به این معنا نیست که منعی برای ساخت کلاهک کلبه ای از جنس استیل وجود داشته باشد . میزان ضخامت ورق مثرفی جهت ساخت کلاهک کلبه ای بستگی به ابعاد آن دارد . هرچه کلاهک کلبه ای بزرگتر باشد بدیهی است که ضخامت ورق افزایش میابد . از کلاهک کلبه ای علاوه بر تخلیه دود دودکش ها و هوای ونت ها ، به عنوان لوور هوارسان برای اتاق های آسانسور و دستگاههای هواساز نیز استفاده میشود . برای جلوگیری از استهلاک زود هنگام کلاهک کلبه ای تمام وجوه آن با رنگ کوره ای الکتروستاتیک پوشش داده میشود . لازم به ذکر است که میتوان از رنگ با کُد سفارشی مورد نظر کارفرما استفاده کرد .

اگر کلاهک کلبه ای روی سطح مسطح نصب شود از پیچ و رولپلاک استفاده میشود . اما اگر بخواهیم بر روی مقطع خاصی که با قالب آن مقطع هم قالب است نصب شود ، در این حالت از داخل پایه کلاهک کلبه ای چند وجهی یک نبشی با زاویه ۹۰ درجه به عنوان ترمز تعبیه میکنیم تا کلاهک بیشتر از مقدار خاصی روی این مقطع فرو نرود

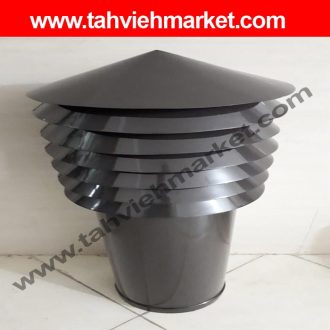

کلاهک کلبه ای گرد :

از کلاهک کلبه ای گرد زمانی استفاده میشود دهانه ی خروجی دود کش مقطع گرد داشته باشد . در این حالت برای عدم استفاده از تبدیل گرد به چهار گوش از کلاهک کلبه ای گرد استفاده میکنیم .

کلاهک کلبه ای گرد از پایه ی گرد ، پره های گرد و تاج کلاهک تشکیل میشود . برای ساخت کلاهک کلبه ای گرد از انواع ورق گالوانیزه ، روغنی ، سیاه ،آلومینیوم و استیل استفاده میشود . ضخامت ورق مصرفی برای ساخت کلاهک کلبه ای ، به طور استاندارد ورق یک میل میباشد . بدیهی ست که با افزایش قطر و سایز کلاهک کلبه ای گرد ضخامت ورق مصرفی نیز افزایش میابد . برای ساخت کلاهک کلبه ای گرد از پایه ی گرد آن شروع میکنیم . قطر پایه ی کلاهک کلبه ای گرد باید چند میل بزرگتر از قطر خروجی رایزر  دودکش باشد تا در هم فرو روند . سپس ساخت پره های گرد آغاز میشود . هر یک لز این پره ها حکم یک تبدیل گرد به گرد را ایفا میکند . تمام مره ها توسط سه یا چهار ستون در داخل کلاهک کلبه ای به هم اتصال پیدا میکنند و در انتها تاج کلاهک نیز ساخته میشود . برای جلوگیری از استهلاک کلاهک کلبه ای گرد از رنگ کوره ای الکتروستاتیک در تمام وجوه آن استفاده میشود .

کلاهک کلبه ای ال شکل :

از کلاهک کلبه ای ال شکل در مقاطع غیر چهار گوش و ال شکل استفاده میکنیم .ساختار کلاهک کلبه ای ال به صورت شش ضلعی است که دو پایه آن به طور متقاطع به هم میرسند . کلاهک کلبه ای ال از پایه ، پره ها و تاج کلاهک تشکیل میشود و از انواع ورق ساخته میشود . ارتفاع پایه به صورت استاندارد ۳۰ سانت است وتعداد پره ها ۴ عدد میباشد . ولی بنا به درخواست کارفرما این ابعاد قابل تغییر دادن هستند . ضخامت ورق مصرفی کلاهک کلبه ای ال بسته به ابعاد کلاهک تغییر پذیر میباشد . تمام سطوح کلاهک کلبه ای ال باید با رنگ کوره ای الکتروستاتیک پوشانده شود تا عمر مفید آن افزایش یابد . لازم به ذکر است که اتنخاب رنگ به عهده ی مشتری میباشد .از کلاهک کلبه ای ال برای تخلیه دود بخاری ، آبگرمکن ، شومینه ، و همچنین هوای ونت استفاده میشود .

کلاهک کلبه ای قناس یا غیرگونیا

در مقاطعی که خروجی رایزر دودکش ها دارای ابعاد منظم و گونیا نباشد به واسطه ی قناسی محل ، جهت انتقال دود ، آلاینده و هوای ونت ها مجبور هستیم کلاهک کلبه ای قناس یا غیر گونیا به کار گرفته می شود . در حقیقت پایه ها ، پره ها و تاج این کلاهک کلبه ای به طور متوازن از پایین به بالا با شابلون غیر گونیا طراحی و تولید می گردد . کلاهک کلبه ای قناس یا غیر گونیا را می توان از انواع ورق گالوانیزه ، سیاه ، روغنی و استیل تولید کرد که این امر با توجه به نوع آلاینده های خروجی از کلاهک کلبه ای تعیین می گردد .به طور استاندارد ارتفاع پایه ی کلاهک کلبه ای غیر گونیا ۳۰ سانت و تعداد پره های آن ۴ عدد می باشد . اما باید خطر نشان شویم که گروه صنعتی تهویه مارکت این افتخار را دارد که کلاهک کلبه ای غیر گونیا را در هر سایز و ابعادی با توجه به درخواست مشتری تولید میکند . در نتیجه هیچ محدودیتی در ساخت کلاهک کلبه ای قناس نخواهیم داشت .

در ابعاد معمولی و کوچک نیازی به ایجاد سازه برای ساخت این کلاهک کلبه ای وجود ندارد. اما در سایز های بزرگ از یک نبشی یا قوطی برای ساخت این کلاهک کلبه ای استفاده می شود .

از این کلاهک کلبه ای جهت تخلیه ی دود به عنوان لوور هوارسان کمک گرفته می شود . همچنین در اتاقک های آسانسور و دستگاههای هواساز کاربرد دارد . ضخامت ورق مصرفی کلاهک کلبه ای یک میل می باشد ولی به واسطه ی بزرگ شدن ابعاد وسایز کلاهک کلبه ای ، ضخامت ورق مصرفی نیز افزایش می یابد .

پس از تولید کلاهک کلبه ای غیر گونیا یا قناس روی تمام سطوح داخلی و خارجی این محصول پودر رنگ الکتروستاتیک پاشیده می شود و در کوره گذاشته می شود تا در اصطلاح پخته شود . این رنگ متناسب با محیط و با نظر کارفرما انتخاب خواهد شد .

رنگ کوره ای الکتروستاتیک کلاهک کلبه ای را در برابر عوامل فرسایشی از جمله باد و باران و برف مقاوم می کند .

کلاهک کلبه ای قناس و غیر گونیا روی انواع سطوح از جمله پشت بام های شیب دار و مسطح ، روی دیوار هاو نیز روی اتاق های آسانسور و هواساز نصب می کنند.

کلاهک کلبه ای شومینه

در ساختمان هایی از جمله ویلاهای لوکس و موارد مشابه که در داخلدبنای آنها از شومینه های سنتی یا صنعتی استفاده شده کلاهک کلبه ای جهت انتهای لوله ی دودکشِ شومینه میتواند نمای بسیار زیبایی به بام بنا ببخشد.کلاهک کلبه ای شومینه که این شرکت تولید می نماید از ورق گالوانیزه به ضخامت یک میل با پوشش رنگ کوره ای الکتروستاتیک میباشد. استفاده از مدل های یک یا چندطرفه برای ساخت کلاهک کلبه ای شومینه زیباییِ آن را مضاعف مینماید.همچنین استفاده از کُدرنگ های متفاوت،شیک و متنوع می تواند تناسب رنگیِ بسیار زیبایی به محیط ببخشد.ابعاد و ارتفاع کلاهک کلبه ای شومینه بدون هیچگونه محدودیتی قابل تعیین و تولید است. یعنی ارتفاع پایه ی این کلاهک کلبه ای از 10 سانت به بالا در هر میزان و نیز تعداد پره های گریلیِ کلاهک کلبه ای شومینه با هر تعداد قابلیت تولید دارد.البته لازم به ذکر است ارتفاعِ کلیِ کلاهک کلبه ای شومینه نه باید آنقدر کوتاه لاشد که امکان تخلیه آلاینده و دودِ شومینه را مختل نماید و نه آنقدر که مرتفع باشد در برابر وزش باد اصطلاحا بادگیر تلقی گردد.

برای تثبیت کلاهک کلبه ای شومینه بر روی رایزرِ دودکشِ شومینه از چند روش می توان استفاده کرد.هم می توان کلاهک کلبه ای را با پیچ و پرچ به لوله دودکشِ شومینه متصل نمود و هم میتوان این کلاهک شومینه ای را با جوشکاری به سیستم دودکش اتصال داد. نقاشی و ایجادِ پوششِ رنگ برای سطوح داخلی و بیرونی کلاهک کلبه ای شومینه از اهمیت شایانی برخوردار است.در صورتیکه قسمت داخلیِ کلاهک کلبه ای شومینه رنگ کاری نگردد ساختار کلاهک کلبه ای به شدت و در زمان بسیار اندک دچار استهلاکِ زودرس می گردد.اینجاست که علاوه بر ضخامت ورقی که برای ساخت کلاهک کلبه ای استفاده می شود به اهمیت موضوعِ رنگ پی میبریم. با توجه به اینکه کلاهک کلبه ای شومینه در محل بام و در ارتفاع نصب می گردد لذا رعایت نکات ایمنی در زمان نصبِ کلاهک کلبه ای شومینه از سوی نصاب و مجری از اهمیت بالایی برخوردار است.

کلاهک کلبه ای دودکش موتورخانه

این نوع کلاهک کلبه ای با توجه به مقدار تخلیه آلاینده ی سیستم مشعل موتورخانه باید از ورق ضخیم تر طراحی گردد.پوشش سطوح داخلی و بیرونیِ کلاهک کلبه ای موترخانه نیز باید از رنگ نسوز و کوره ای بکار رود تا در زمانِ دیرتری مستهلک شود.

از آنجا که میزان گرم و سرد شوندگی در سیستم دودکش موتورخانه متعدد و متوالی میباشد لذا امکان تعرق و انبساط و انقباض به شدت در این کلاهک کلبه ای بالا بوده و رفع معضل استهلاک منوط به کاربرد متریال خوب می باشد.به همین دلیل ضخامت ورق،نوع ورق و نوع پوششِ کلاهک کلبه ای از اهمیت خاصی برخوردار است.

تعداد پره های کلاهک کلبه ای موتورخانه و نیز ارتفاع پایه کلاهک کلبه ای در سرعت تخلیه ی آلاینده ی متراکم در محفظه داخلیِ کلاهک کلبه ای نقش بسزایی ایفا مینماید.به همین دلیل هم باید در تعداد پره ها یا گریل های لوور یا کلاهک کلبه ای موتورخانه دقت لازم بعمل آید و هم ارتفاع پایه آن را متناسب با فشار هوای خروجیِ آلاینده در نظر گرفت.

رنگ نسوز و کوره ای در افزایش طول عمرمفید کلاهک کلبه ای در برابر عوامل فرسایشی همچون آب باران و برف و…کمک شایانی میکند.به این ترتیب می توان نتیجه گرفت نوع جنس ورق و ضخامت ورق و پوششی که یرای سطوح کلاهک کلبه ای موتورخانه به کار میرود باید قویتر از متریالی باشد که برای کلاهک کلبه ای یا لوور هوارسانی که جهت لوله های ونت و موارد دیگر به کار میرود باشد.

برچسب های مرتبط:

کلاهک پره ای

کلاهک ژاپنی

کلاهک گردان

کلاهک آلمانی

کلاهک اچ

تهویه فراز

کالاکیوسک

===========================================================================================

کلاهک کلبه ای

کلاهک کلبه ای جهت پوشش و حفاطت دهانه ی لوله های دودکش و وِنت در برابر عوامل فرسایش از جمله آب باران و برف و دیگر موارد از جمله گردوخاک و حتی لانه گزینیِ پرندگان در منتهی الیهِ لوله های دودکش و نفوذ باد به داخل لوله های دودکش و وِنت خواهد شد.  کلاهک کلبه ای از انواع ورق از جمله روغنی،سیاه،گالوانیزه،رنگی و حتی استیل قابل است.در صورت ساخت کلاهک کلبه ای از جنس ورق روغنی یا سیاه حتماً باید بر روی سطوح داخلی و بیرونیِ کلاهک کلبه ای از پوشش ضدزنگ و رنگ کوره ای استفاده نمود تا کلاهک کلبه ای در اثرِ سردوگرم شدنهای مداوم و نیز در برابر عوامل طبیعی دچار استهلاکِ  زودرس نشود. معمولا کلاهک کلبه ای از سه قسمتِ پایه،گریل های موازی و کلاهِ بام تشکیل می گردد که ارتفاع پایه بصورت استاندارد در حدِ ۳۰ سانت و تعداد پره ها ۴ عدد است.نوع کلاهِ بامِ کلاهک کلبه ای یا بصورتِ هشتی(دوشیبه) یا بصورت تک شیب یا بصورت هلالی(قوسدار) طراحی و ساخته می گردد. لازم به دکر است ابعاد کلاهک کلبه ای بر اساس سفارش کارفرما و بنا به موقعیتِ مکانی می تواند دارای سایزهای متنوعی باشد که هیچ محدودیتی در ساخت و تولید کلاهک کلبه ای به لحاظ ابعاد و تعداد وجود ندارد. اگر قرار باشد کلاهک کلبه ای روی سطح صافی بنشیند برای سهولت و استحکامِ نصب،در نقطه ی پایینیِ کلاهک کلبه ای بصورت دورتادور یک لبه ی ۳ سانتی تعبیه می گردد که با ایجاد محل سوراخ در چندنقطه از این لبه ی محیطی،کلاهک کلبه ای را در محل مورد نطر تثبیت می کنیم. همچنین اگر قرار باشد کلاهک کلبه ای روی یک مقطعِ چهارگوش کاور شود ابعاد پایه ی کلاهک کلبه ای را به میزان نیم سانت از هر طرف بزرگتر در نظر می گیریم که به راحتی کلاهک کلبه ای بر روی مقطعِ مورد نظر کاور شود.برای اینکه پایه ی کلاهک کلبه ای بیش از اندازه بر روی مقطعِ مکعبی فرونرود از فاصله ۵ سانتی از لبه ی پایین، در محیط داخلیِ پایه ی کلاهک کلبه ای یک نبشی می چرخانیم تا پایه کلاهک کلبه ای بیش از حد بر روی مقطعِ مکعبی فرو نرود. گریل ها یا پره های Z شکلِ کلاهک کلبه ای بطوری طراحی شده که از نفوذ هزرگونه آب باران و برف یا تردد پرندگان به داخلِ کلاهک کلبه ای جلوگیری می گردد. در واقع کلاهک کلبه ای علیرغم تخلیه ی دود و آلاینده در برابر نفوذ آب کاملا آببند است و حتی گردوخاک و ریزگرد نیزکاملاً مقاوم است. از جمله موارد کاربرد کلاهک کلبه ای بعنوان کلاهکِ  لوله های دودکش در منتهی الیه لوله های موتورخانه و نیز در منتهی الیه لوله های وِنت بعنوان نمای کلاهک هواکش در بام است. کلاهک کلبه ای در مکشِ دی اکسید کربنِ متساعد شده از شومینه های ساختمانی نیز می توان به کار برود.ساختار زیبا و دکوراتیوِ کلاهک کلبه ای در بام های مسطح و شیبدار بهترین گزینه است.به همین جهت استفاده از کلاهک کلبه ای در انواع پروژه های ساختمانی و صنعتی گزینه ی مناسبی محسوب می گردد.

از کلاهک کلبه ای برای تامین هوای آزاد اتاق هواساز نیز استفاده می گردد.

عموما ضخامت ورقِ بکار رفته در ساختار کلاهک کلبه از ورق یک میلیمتر است،اما با توجه به ابعادِ کلاهک کلبه ای این ضخامت متغیر است.بدیهی است هرچه ابعاد کلاهک کلبه ای افزایش یابد ضخامت ورقِ کلاهک کلبه ای  نیز افزایش می یابد.در صورت استفاده از ورق یک میل و پایینتر،برای ساخت کلاهک کلبه ای ، جوش نقاط اتصال از نوع نقطه جوش است.در صورتی هم که ضخامت ورق کلاهک کلبه ای بیش از یک میل باشد جهت نقاطِ اتصال از جوش co2 استفاده می گردد. محاسبه ی دقیقِ ارتفاع کلاهک کلبه ای و نیز تعداد پره های آن از جمله مواردی است که در ارتقای بازدهیِ کلاهک کلبه ای موثر است.تعداد پره های Z شکلِ کلاهک کلبه ای در حالت معمولی ۴ پره است.اما در صورت نیاز به مکشِ بیشترِ و تخلیه ی سریعِ دود و آلاینده از محوطه ی داخلیِ حجمِ کلاهک کلبه ای،به تناسب فشار هوای خروجی از کلاهک کلبه ای می توان تعداد پره های کلاهک کلبه ای را به هر تعداد که لازم باشد افزایش داد.

انواع اَشکال کلاهک کلبه ای عبادرتست از :

الف- کلاهک کلبه ای یکطرفه.

ب- کلاهک کلبه ای دوطرفه.

پ- کلاهک کلبه ای سه طرفه.

ت- کلاهک کلبه ای چهارطرفه.

ث- کلاهک کلبه ای چندوجهی.

ج- کلاهک کلبه ای قناس یا فارسی بُر.

ح- کلاهک کلبه ای اِل شکل.

خ- کلاهک کلبه ای گرد.

کلاهک کلبه ای یکطرفه

همانطور که تقسیم بندی شد کلاهک کلبه ای در انواع مختلف قابل ساخت و تولید است.اگر در مقطعی که قرار است کلاهک کلبه ای در آنجا تعبیه گردد از سه طرف محصور باشیم و تنها از یک جهت امکان تعبیه پره های کلاهک کلبه ای وجود داشته باشد بالاجبار از کلاهک کلبه ای یکطرفه استفاده می گردد.در این مدل نیز در حالت استاندارد از یک پایه ۳۰سانتی و ۴ پره گریل خروج و تخلیه هوا و یک تاج کلاهک استفاده می گردد.ضخامت ورق کلاهک کلبه ای در سایزهای متوسط عموما از ورق یک میل است.لازم به ذکر است کلیه سطوح داخلی و بیرونی کلاهک کلبه ای با رنگ کوره ای(بصورت دورورنگ) تماما پوشش داده می گردد تا بدنه کلاهک کلبه ای در برابر عوامل فرسایشی از قبیل حرارت و برودت از یکطرف و آب باران و برف از طرق دیگر مستهلک نگردد.نوع و ساختار پره های کلاهک کلبه ای بصورت Z شکل است که در زمان بارش از نفود اب و رطوبت به داخل بدنه کلاهک کلبه ای ممانعت به عمل اید.در واقع با این روشِ خم کاری،قسمت داخلی و جداره های درونی کلاهک کلبه ای بطور اطمینان بخش از خطر استهلاک در امان می ماند.تاج کلاهک کلبه ای یکطرفه نیز بصورت یک شیب و طراحی و ساخته می گردد تا ریزش آب از یک سو به سمت پایین کلاهک کلبه ای هدایت گردد.فواصل پره های کلاهک کلبه ای نیز طوری تنظیم شده که از نفوذ گردوخاک و ریزگردها به داخل محفظه کلاهک کلبه ای جلوگیری شود.برای نصب کلاهک کلبه ای از دو روش لبه به داخل و لبه به بیرون در پایه کلاهک کلبه ای بهره می گیرند.اگر قرار باشد کلاهک کلبه ای بر روی سطوح صاف بنشیند به راحتی با یک خمِ ۳ سانتی به بیرون در پایین لبه کلاهک کلبه ای می توان آنرا به سطح مورد نطر پیچ کاری نمود.اگر هم که قرار باشد کلاهک کلبه ای بر روی حجم مکعبی سوار و کاور شود بوسیله یک نبشی یا ترمزی که در فاصله ۵ تا ۱۰ سانتی از پایین لبه داخلیِ پایه کلاهک کلبه ای،این عمل امکانپذیر می گردد.درصورتیکه ابعاد و سایز کلاهک کلبه ای به میزان متوسط و پایین باشد از ورق یک میل برای ساخت کلاهک کلبه ای استفاده می گردد.اما اگر این ابعاد از حد متعارف بزرگتر شد باید از ورق هایی با صخامت بالاتر مثل ۱.۵ ، ۲ و حتی ۳ میل برای این کار استفاده نمود.از کلاهک کلبه ای یکطرفه برای هوارسانی یا تخلیه هوای محیط هایی مثل اتاق های اسانسور،هواساز،ژنراتور،موتورخانه و حتی جهت تخلیه هوای لوله های ونت می توان بهره جست.طریقه اتصال ورق های کلاهک کلبه ای یکطرفه در ضخامت های متعارف بصورت استفاده از روش نقطه جوش است تا کار بصورت اکسپوز و زیبا قابل رویت باشد.برای تناسب و زیباییِ حجم کلاهک کلبه ای با محیط اطراف از کد رنگ های متنوع،شیک و زیبا می تولن استفاده نمود.نوع ورق مصرفی برای ساخت کلاهک کلبه ای یکطرفه از انواع مختلف ورق امکانپذیر است.در واقع برای ساخت کلاهک کلبه ای هم می توان از ورق روغنی،ورق گالوانیزه،ورق سیاه،ورق رنگی و حتی ورق استیل استفاده نمود.لازم به توصیح است در مواردی که در محل کار آلاینده های شیمیایی ایجاد می سود از ورق استیل ۳۱۶ برای ساخت کلاهک کلبه ای هم استفاده می گردد.

کلاهک کلبه ای دوطرفه

این کلاهک کلبه ای عموما در مقاطعی کاربرد دارد که مجرای خروجی دود یا هوا از دو سو به دیوار عمودی یا مانع برخورد کند.در واقع در این حالت گریل های کلاهک کلبه ای با دو قسمت متقاطع که به هم می رسند تکمیل می گردد.برای اینکه میزان دود یا هوای خروجی از کلاهک کلبه ای در این حالت نصف یا کم نگردد جهت جبران قسمت مسدود،معمولا تعداد پره ها یا گریل های خروجیِ کلاهک کلبه ای را حداقل به دوبرابر افزایش می دهند.در این حالت نیز معمولا استانداردِ ارتفاع پایه همان 30 سانتیمتر است و یک لبه ی سه سانتی برای اتصال پایه ی کلاهک کلبه ای به کف در نظر گرفته می گردد.برای ساخت کلاهک کلبه ای دوطرفه در سایزهای معمولی از ورق به ضخامت یک میل استفاده می گردد.درصورتیکه از ورق روغنی برای ساخت کلاهک کلبه ای دوطرفه استفاده گردد استفاده از رنگ الکتروستاتیک برای پوشش سطوح بیرونی و درونیِ کلاهک کلبه ای از الزامات است.البته برای زیبایی و تناسب نمای کلاهک کلبه ای دوطرفه با نمای محیط در صورت کاربرد هرنوع ورقِ دیگر،استفاده از رنگ کوره ای حتما توصیه می گردد.از کلاهک کلبه ای دوطرفه برای تخلیه ی دودِ دودکش ها و نیز برای تخلیه ی هوای وِنت ها به وفور استفاده می گردد.در این مدل از کلاهک کلبه ای نیز محدودیتی برای ساخت کلاهک کلبه ای در ابعاد گوناگون وجود ندارد و در صورت سفارش این نوع کلاهک کلبه ای نیز امکان ساخت و تولید در اسرع وقت فراهم است.از کلاهک کلبه ای دوطرفه در انواع سقف ها از قبیل سقوف مسطح و شیبدار و نیز بر روی دیوارها می توان استفاده نمود.در ساختمان های ویلایی از کلاهک کلبه ای به عنوان دودکشِ شومینه و یا آبگرمکن به راحتی استفاده می گردد.با توجه به لبه دار بودنِ پایه ی کلاهک کلبه ای دوطرفه نصب آن به راحتی و با پیچ رولپلاک یا پیچ سرمته دار امکان پذیر است.در صورت افزایش سایز و ابعاد پایه کلاهک کلبه ای امکان افزایش ضخامت ورقِ کلاهک کلبه ای نیز وجود دارد و بدیهی است به تناسب افزایش سایز و ابعاد پایه کلاهک کلبه ای ضخامت ورق آن نیز ارتقا یابد.وجود انواع کد رنگ های شیک و زیبا این امکان را فراهم می آورد که بیشترین تناسب بین رنگ کلاهک کلبه ای دوطرفه با محیط ایجاد گردد و در واقع کلاهک کلبه ای دوطرفه بعنوان یک قطعه ی دکوراتیو در نمای بیرونی ساختمان از دوردست رُخ نمایی می کند.

کلاهک کلبه ای سه طرفه

این نوع کلاهک کلبه ای در محل هایی استفاده می گردد که قسمت خروج هوا یا دودِ کلاهک کلبه ای از یک سو دارای مانع یا مزاحم باشد.یعنی این امکان وجود دارد که دود یا هوا از سه سوی این کلاهک کلبه ای قابلیت تخلیه داشته باشد.موانعی چون دیوارِ جانبی یا سقف های پله ای باعث می گردد این نوع کلاهک کلبه ای از یک بُعد امکان رهایش دود یا هوا را پیدا نکند و در این وضعیت از کلاهک کلبه ای سه طرفه استفاده می گردد.این کلاهک کلبه ای نیز همچون انواع دیگرِ کلاهک کلبه ای از جنس ورق(عموما ورق روغنی،سیاه و گالوانیزه)ساخته می گردد.کلاهک کلبه ای سه طرفه دارای یک پایه بصورت استاندارد با ارتفاع ۳۰ سانتیمتر و یک لبه ی پایینی به میزان ۳ سانتیمتر و ۴ پره برای گریل های خروجی است.برای سهولت در تخلیه و رانش دود یا هوای متراکم در فضای داخلیِ کلاهک کلبه ای می توان از تعداد پره ها یا گریل های بیشتری در ساخت کلاهک کلبه ای سه طرفه استفاده نمود.این به آن معناست که محدودیتی در ساخت کلاهک کلبه ای سه طرفه به لحاظ ابعاد،سایز یا تعداد گریل ها وجود ندارد.استفاده از ایتم رنگ بر روی این مدل از کلاهک کلبه ای نیز از ضروریات محسوب می گردد.در واقع پوشش رنگ باعث می گردد از استهلاک زودرس کلاهک کلبه ای جلوگیری شده و از طرفی نمای زیبا و دکوراتیو به کلاهک کلبه ای بخشیده شود.در این نوع کلاهک کلبه ای(سه طرفه) نیز از هر نوع ورق با هر نوع ضخامت می توان استفاده نمود.نوع ورق به نوع کاربریِ کلاهک کلبه ای سه طرفه و ضخامت ورق نیز به ابعاد و میزان حرارتی که از داخل داکت به فضای کلاهک کلبه ای سه طرفه تزریق می گردد بستگی دارد.کلاهک کلبه ای سه طرفه همچون دیگر موارد در انواع بام ها با شیب بالا یا شیب صفر قابل کاربرد است و گاهی این کلاهک کلبه ای را بر روی دیوار نیز تعبیه می نمایند.محدودیتی برای کاربرد این کلاهک کلبه ای در سیستم دودکش یا وِنت وجود ندارد و این کاربرد دوگانه باعث شده از این کلاهک کلبه ای در تمامیِ خروجی های بام بطور متناسب و همگن استفاده شود.تخلیه دودِ آبگرمکن،شومینه،بخاری گازی و… از جمله نقش های دودکشیِ این کلاهک کلبه ای است.رنگ و کد به کار رفته بر روی پوشش داخلی و بیرونیِ کلاهک کلبه ای سه طرفه باعث ایجاد نمایی زیبا و دکوراتیو بر روی سقف هایی می گردد که از کلاهک کلبه ای سه طرفه استفاده شده است.نکته مهم در عملیات رنگ آمیزیِ کلاهک کلبه ای سه طرفه این است که تمام سطوح داخلی و بیرونی بطور یکسان رنگ آمیزی گردد که کلاهک کلبه ای در برابر عوامل فرسایشی و محیطی در امان بماند.

کلاهک کلبه ای چهارطرفه

کاملترین و منظم ترین ساختار کلاهک کلبه ای در نوع چهارطرفه رعایت می گردد.کلاهک کلبه ای چهارطرفه بطور متقارن از هر چهارسو اموان تخلیه هوا یا دود را دارد.در واقع پره ها یا گریل های خروجیِ کلاهک کلبه ای چهارطرفه از هرچهارسو این مهم را به انجام می رسانند.در این مورد تمام اجزا از قبیل پره ها،پایه،لبه ی پایه و تاج کلاهک کلبه ای بطور استاندارد قابلیت تولید و کاربرد دارد.ارتفاع استانداردِ پایه ی این کلاهک کلبه ای ۳۰ سانتیمتر و تعداد پره های کلاهک کلبه ای چهارطرفه نیز ۴ عدد است.برای نصب و تثبیت کلاهک کلبه ای چهارطرفه بر روی محل مورد نظر از یک لبه ی سه سانتی در پایینِ کلاهک کلبه ای استفاده می گردد تا با پیچ رولپلاک بتوان کلاهک کلبه ای را در محل خود تعبیه نمود.در ساخت کلاهک کلبه ای چهارطرفه از هرنوع ورقی بنا به مقتضیات محیطی می توان استفاده نمود.بطور مثال کلاهک کلبه ای چهارطرفه را می توان از ورق گالوانیزه، روغنی،سیاه،استیل و حتی آلومینیوم تولید نمود.شرایط محیطی و منطقه ای از جمله عوامل موثر در انتخاب مَتریال ورق برای ساخت کلاهک کلبه ای چهارطرفه محسوب می گردد.کلاهک کلبه ای چهارطرفه برای انواع موارد تخلیه هوا،دود و حتی در بعضی موارد بعنوان لوور هوارسان مورد استفاده قرار می گیرد.ضخامت عمومی برای ورق مصرفی در ساخت کلاهک کلبه ای یک میل است.اما طبیعی است با افزایش ابعاد کلاهک کلبه ای،ضخامت ورق مصرفی نیز برای ساخت کلاهک کلبه ای افزایش می یابد.در ساخت کلاهک کلبه ای چهارطرفه نیز محدودیتی در ابعاد،سایز و حتی ارتفاع وجود ندارد و بر اساس سفارش مشتری نسبت به ساخت و تولید این نوع کلاهک کلبه ای اقدام می گردد.در اینجا نیز برای هر نوع سقفی اعم از مسطح،شیبدار و پله ای و حتی روی دیوار ها از این نوع کلاهک کلبه ای می توان استفاده نمود.برای همسان سازیِ نمای بام از کلاهک کلبه ای چهارطرفه در تمامی موارد از قبیل تخلیه هوای ونت ها،دودکش شومینه،آبگرمکن و بخاری می توان استفاده نمود.برای تناسب نمای محیطی در بام یا دیوار با کلاهک کلبه ای چهارطرفه از رنگ الکتروستاتیک کوره ای در کدهای متنوع استفاده می گردد تا هم نمای بام، دکوراتیو گردد و هم ساختار کلاهک کلبه ای چهارطرفه از استهلاک زودرس در امان بماند.

کلاهک کلبه ای چندوجهی

این کلاهک کلبه ای دارای حالت چند وجهی مثل طرحی مشابهِ ال است.این کلاهک کلبه ای در قالب طرح پایه طراحی شده و با همان شابلون گریل ها یا پره های این کلاهک کلبه ای ساخته می گردد.قابل ذکر است طرح پایه ی کلاهک کلبه ای بطور مشابه در تاج یا بام این کلاهک کلبه ای رعایت می گردد تا ساختار و نمای کلاهک کلبه ای چندوجهی بطور کامل هماهنگ و متناسب ساخته شود.برای ساخت این کلاهک کلبه ای ابتدا شابلون پایه بطور کاملا همسان با محل مورد نطر طراحل می گردد و پایه کلاهک کلبه ای با ارتفاع استانداردِ ۳۰ سانتی شکل می گیرد.برای نشیمنِ پایه ی این کلاهک کلبه ای یک لبه ی سه سانتی در پایینترین نقطه ی پایه به سمت قسمت بیرونیِ کلاهک کلبه ای ایجاد می گردد که این کلاهک کلبه ای توسط سوراخ هایی که بر روی این لبه ایجاد می گردد با پیچ و رولپلاک به کفِ محل مورد نظر تثبیت می گردد.با اتمام ساخت پایه ی کلاهک کلبه ای نوبت به ساخت پره های کلاهک کلبه ای می رسد.با توجه به پیچیدگیِ طرحِ این نوع کلاهک کلبه ای،ابعاد و جهت خم های هر بُعد از این پره های کلاهک کلبه ای باید طبق زوایای مورد نظر به سمت داخل یا بیرون متمایل شوند و در واقع با این روش یک محیط کامل از پره های z  شکل همسان با قالب و شابلون پایه پدید می آید.بر اساس استاندارد موجود برای ساخت کلاهک کلبه ای به تعداد چهار سری از این گریل ها یا پره ها آماده و بر روی پایه کلاهک کلبه ای تعبیه می گردد.لازم به ذکر است تعداد پره های کلاهک کلبه ای و یا ارتفاع پایه ی کلاهک کلبه ای بر اساس سفارش و بدونِ محدودیت سایز و ابعاد قابل ساخت و تولید است.عموماً برای ساخت کلاهک کلبه ای چندوجهی از ورق روغنی،گالوانیزه استفاده می گردد اما منعی برای ساخت این کلاهک از جنس استیل در مواردی که آلاینده ها خاصیت خورندگی دارند وجود ندارد.میزان ضخامت ورق مصرفی برای ساخت کلاهک کلبه ای چندوجهی نیز به ابعاد و سایز این مدل کلاهک کلبه ای دارد.یعنی هرچه ابعاد کلاهک کلبه ای چندوجهی بزرگتر می گردد میزان ضخامت ورقِ به کار رفته در ساخت این کلاهک کلبه ای نیز بالا می رود.این کلاهک کلبه ای برای تخلیه دودِ دودکشها و نیز تخلیه ی آلاینده های حاصل از فعل و انفعالات شیمیایی و حتی تخلیه هوای ونت ها مورد مصرف دارد.از جمله کاربردهای دیگرِ کلاهک کلبه ای چندوجهی استفاده از آن بعنوان لوور هوارسان برای محیط هایی مثل اتاقک آسانسورها و نیز اتاقهای دستگاه هواساز است.برای جلوگیری از ورود و نفوذ گردوخاک به محیط داخلیِ این کلاهک کلبه ای فاصله ی بین پره های این کلاهک کلبه ای باید طوری اجرا شود که هم امکان تردد هوا یا دود وجود داشته باشد و هم از نفوذ گردوخاک و حتی پرندگان و…جلوگیری شود.با تکمیل و اتمام مراحل ساخت این کلاهک کلبه ای جهت جلوگیری از خرابی و استهلاک زودرس باید کلیه سطوح کلاهک کلبه ای اعم از سطوح درونی و بیرونیِ این کلاهک کلبه ای بطور کامل بصورت دورورنگ،رنگ آمیزی شود.نوع و کیفیت رنگ کلاهک کلبه ای از جنس الکتروستاتیک است که پس از پاشیده شدن در کوره پخته می گردد.برای تناسب بیشترِ ساختارِ کلاهک کلبه ای چندوجهی ،می توان از کدرنگ های متنوع استفاده نمود.رنگ های عمومی مثل قهوه ای سوخته،مشکی،سفید،کرم و… از جمله رنگ هایی هستند که در بیشتر بام ها بر روی کلاهک کلبه ای مورد مصرف قرار می گیرند.کلاهک کلبه ای چندوجهی در هر نوع سقف اعم از سقف شیبدار،سقف مسطح و حتی بر روی کف دیوارها قابل کاربرد است.گاهی اوقات این نوع کلاهک کلبه ای به جای نصب بر روی کفِ بام یا دیوار بر روی مقطع خاصی که با قالبِ ان مقطع هم قالب است کاور می گردد.به همین منطور از داخلِ پایه ی کلاهک کلبه ای چندوجهی یک نبشی با زاویه ی ۹۰ درجه بعنوان ترمز تعبیه می گردد تا زمانیکه کلاهک کلبه ای بر روی این مقطع کاور می گردد بیش از مقدارِ خاصی فرونرود.درصورتیکه ابعاد کلاهک کلبه ای چندوجهی بیش از میزان خاصی بزرگتر باشد توصیه می گردد یک سازه ی فلزی از قوطی یا نبشیِ فابریک در قسمت داخلیِ پایه ی وکلاهک کلبه ای تعبیه شود که ساختار پایه و گریل های کلاهک پره ای در اثر عاومل مختلف دچار تغییر حالت یا مشکل خاصی نشود.

کلاهک کلبه ای گرد

در جاهاییکه دهانه خروجی ِ دودکش ها یا ونت ها دارای مقطع گرد هستند برای عدم استفاده از تبدیلِ گرد به چهارگوش و هدایت مستقیم هوا به منتهی الیهِ کلاهک دودکش بطور مستقیم از کلاهک کلبه ای گرد استفاده می گردد.این کلاهک کلبه ای دارای سه بخش اصلی از جمله پایه ی گرد،پره های گرد و تاج کلاهک است.برای ساخت کلاهک کلبه ای گرد از انواع ورق از جمله روغنی،گالوانیزه،سیاه،آلومینیوم و استیل می توان استفاده نمود.ضخامت ورقی که برای ساخت کلاهک کلبه ای گرد استفاده می گردد به قطر و سایز کلاهک کلبه ای بستگی دارد ولی عموما در سایزهای معمولی از ورق با ضخامت یک میل استفاده می گردد.مراحل ساخت کلاهک کلبه ای گرد ابتدا با ساخت پایه ی کلاهک کلبه ای شروع می گردد.قطر این لوله به میزان چند میل از قطر لوله اصلیِ رایزرِ دودکش بزرگتر در نظر گرفته می گردد که به راحتی بر روی مقطع گرد کاور شود.پس از ساخت پایه ی کلاهک کلبه ای گرد اقدام به ساخت پره های گرد می گردد.هر یک از این پره ها حکم یک تبدیل گرد به گرد را ایفا می کند.تعداد این پره ها به حجم آلاینده حروجی از معبر کلاهک کلبه ای گرد مربوط می گردد.این پره ها توسط سه یا چهار ستون در داخل کلاهک کلبه ای به هم متصل می شوند.با اتمام جانماییِ پره های گرد کلاهک کلبه ای نسبت به ساخت  و نصب تاج کلاهک کلبه ای می رسد.با اتمام این مراحل برای پوشش دهیِ سطوح داخلی و خارجیِ از رنگ الکتروستاتیک کوره ای استفاده می گردد.این رنگ هم باعث زیبایی نمای کلاهک کلبه ای می گردد و هم از استهلاک زودرس کلاهک کلبه ای جلوگیری می کند.

کلاهک کلبه ای ال شکل

این کلاهک کلبه ای بر اساس قالب پایه، در مقاطعِ متقاطع و ال شکل مورد کاربرد دارد و برای قسمت هایی کاربرد دارد که محل به صورت غیر چهار گوش و ال شکل میباشد.در واقع شکل کلاهک  کلبه ای ال، شکل به صورت شش ضلعی ست و دو ضلع پایه آن به طور متقاطع به هم میرسند.تمام ساختار کلاهک کلبه ای ال شکل که از پایه ،پره ها ،گریل ها و تاج کلاهک تشکیل میشودبه صورت همسان به شکل ال بر روی هم سوار میشود.این نوع کلاهک کلبه ای از انواع ورق ساخته میشود .ارتفاع پایه کلاهک پره ای شکل به سفارش مشتری قابل تغییر است اما برای بادگیرنشدن کلاهک کلبه ای، به طور استاندارد ۳۰ سانتیمتر در نظر گرفته میشود.تعداد گریل ها و پره های کلاهک کلبه ای نیز قابل تغییر میباشد.از کلاهک کلبه ای ال شکل میتوان برایرتخلیه هوا ، دود و انواع آلاینده ها و همچنین به عنوان لوور هوارسان استفاده کرد.ضخامت ورق برای ساخت کلاهک کلبه ای ال شکل به ابعاد و سایز کلاهک کلبه ای ال بستگی دارد که با مشاوره با کارشناسان گروه صنعتی تهویه فراز قابل اجرا میباشد.از رنگ الکترو ستاتیک برای رنگ کلاهک کلبه ای ال شکل در سطوح داخلی و خارجی استفاده میشود و در کوره به طور کامل پخته میشود.برای زیبایی و عمر بیشتر بدنه کلاهک کلبه ای از کد رنگ های زیبا و مقاوم استفاده میشود. انتخاب رنگ به عهده مشتری میباشد تا بیشترین تناسب بین نمای محیط و ساختار کلاهک کلبه ای ال شکل ایجاد شود.از انواع کلاهک کلبه ای ال شکل برای تخلیه دود بخاری ها ،آبگرمکن هاشومینه ها و آلاینده ها و همچنین تخلیه هوای ونت استفاده میشود و حتی گاهی از کلاهک کلبه ای ال شکل در هوا رسانی اتاقک های هواساز و آسانسور استفاده میشود.

کلاهک کلبه ای قناس یا غیرگونیا

در مقاطعی که خروجیِ رایزرِ دودکش ها دارای ابعاد منطم و گونیا نباشد به واسطه ی قناسیِ محل،جهت انتقال دود،آلاینده و هوای ونت ها مجبور هستیم از کلاهک کلبه ای غیرگونیا یا قناس استفاده کنیم.در واقع پایه ها،پره ها و تاج این کلاهک کلبه ای بطور متوازن از پایین به بالا با شابلونِ غیرگونیا طراحی و ساخته می گردد.در ساخت این کلاهک کلبه ای بیشترین زمان صرف می گردد تا محصولی کاربردی پدید اید.مَتریال و جنسِ کاربردی برای ساخت این کلاهک کلبه ای از انواع ورق گالوانیزه،سیاه،روغنی،استیل و حتی گالوانیزه است.با توجه به نوع آلاینده ی خروجی از معابرِ پره های این کلاهک کلبه ای جنس مربوط به این کلاهک کلبه ای تعیین می گردد.در این کلاهک کلبه ای هم محدودیتی برای ساخت در ابعاد و زوایای مختلف وجود ندارد و به هر سایز و ابعادی که سفارش دهنده تعیین کند قابل ساخت است.ارتفاع پایه ی این کلاهک کلبه ای برای عدم بادگیر شدن در حد ۳۰ سانتیمتر در نظر گرفته می گردد.تعداد گریل ها یا پره های خروج و ورود هوا نیز برای کلاهک کلبه ای قناس در حد ۴ عدد است مگراینکه کارفرما تقاضای مازاد داشته باشد. در ابعاد معمولی و کوچک نیازی به ایجادِ سازه برای ساخت این کلاهک کلبه ای احساس نمی گردد،اما در سایزهای بزرگ استفاده از یک سازه از قوطی یا نبشی برای ساخت این کلاهک کلبه ای ضروری است.از این مدل کلاهک کلبه ای در تخلیه ی دودِ دودکش های خانگی و صنعتی به راحتی می توان استفاده نمود.بعنوان مثال دودِ مشعل موتورخانه ها،آبگرمکن منازل،شومینه ها ونیز تخلیه دود بخاری های گازی از طریق این نوع کلاهک کلبه ای قابل تخلیه است.علاوه بر تخلیه دود این کلاهک کلبه ای می تواند در فضاهای خاصی بعنوان لوور هوارسان عمل نماید.از جمله جاهاییکه بعنوان تامین هوای تازه از طریق کاربرد کلاهک کلبه ای عمل می گردد اتاقک های آسانسور و اتاق های دستگاه هواساز است.ضخامت ورق مصرفی در ساخت این کلاهک کلبه ای معمولا یک میل است ولی بواسطه بزرگ شدن ابعاد و سایز این کلاهک کلبه ای باید ضخامت ورق را به شکل متناسب افزایش داد.اگر نوعِ آلاینده از مواد خورنده شیمیایی باشد برای عدم استهلاک زودرسِ کلاهک کلبه ای باید از ورق استیل با عیار ۳۱۶ استفاده نمود.در مواردی که از کلاهک کلبه ای بعنوان کلاهک دودکش استفاده می گردد و تعرق بر روی بدنه کلاهک کلبه ای به واسطه ی سردوگرم شدن های متوالی،بطور لاینقطع اتفاق می افتد جهت حفاظت سطوح کلاهک کلبه ای از پوشش رنگ کوره ای الکتروستاتیک استفاده می گردد.این پوشش بصورت دورورنگ است و تمام نقاط سطح داخلی،بیرونی و حتی لابلای پره های گریلیِ کلاهک کلبه ای را شامل می گردد.نوع و کد رنگ هم باعث زیبایی و تناسب نمای کلاهک با نمای اطراف خود می گردد و هم کلاهک کلبه ای را در برابر عوامل فرسایشی از جمله برف و باران حفظ می کند.کلاهک کلبه ای قناس یا غیرگونیا را بر روی انواع سطوح از جمله پشت بام های شیبدار و مسطح،روی دیوارها و نیز بر روی اتاق های آسانسور و هواساز قابل نصب است.پس از تولید و ساخت کاملِ کلاهک کلبه ای و پایان عملیات رنگ آمیزیِ سطوح کلاهک کلبه ای قناس برای جلوگیری از آسیب رسانی به بدنه ی کلاهک کلبه ای از پوشش نایلونی و ضدضربه برای کاور کردنِ ان استفاده می گردد تا در مراحل انتقال و نصب کلاهک کلبه ای اسیبی به بدنه ی کلاهک کلبه ای وارد نگردد.

کلاهک کلبه ای با تاج هلالی

از زیباترین انواع کلاهک کلبه ای می توان به کلاهک کلبه ای با تاج هلالی یا تاج کمانی اشاره نمود.ساختار این نوع کلاهک کلبه ای دارای سه بخشِ پایه، پره ها و تاج کلاهک به شکل دونیم هلال است.در ساخت این کلاهک کلبه ای نیز از انواع ورق از جمله گالوانیزه،سیاه،روغنی،استیل و حتی آلومینیوم می توان بهره جست.دو بخش اصلی از ساختار کلاهک کلبه ای هلالی دقیقا مشابه با انواع دیگر کلاهک کلبه ای است.اما قسمت تاج کلاهک کلبه ای هلالی که وجه تمایز آن با دیگر انواع کلاهک کلبه ای است از دو نیم هلالِ متقارن تشکیل شده است.برای شروع مراحل ساخت این کلاهک کلبه ای ابتدا از ساخت پایه کلاهک کلبه ای شروع می کنیم.سایز پایه ی کلاهک کلبه ای به میزان سطح اشغال آن جهت کاور کردنِ لوله ها یا داکت هایی بستگی دارد که قرار است کلاهک کلبه ای آن قسمت را کاور نماید.در قسمت پایه کلاهک کلبه ای برای تثبیت پایه کلاهک کلبه ای دو گزینه وجود دارد.گزینه اول یک لبه به بیرون در پایننترین نقطه ی پایه کلاهک کلبه ای است.که در این روش پایه کلاهک کلبه ای با چند پیچ رولپلاک به کف قسمت مورد نظر چسبانده و تثبیت می گردد.گزینه دوم مانع یا ترمزی است کاه در قسمت داخلیِ کلاهک کلبه ای تعبیه ثده است.این مانع که از نبشی یا قوطی می تواند در نظر گرفته شود در ارتفاع خاصی از قسمت داخلیِ پایه ی کلاهک کلبه ای تعبیه می گردد و وقتی کلاهک کلبه ای بر روی یک برجستگیِ مکعبی شکل سوار می گردد در نقطه ی خاصی با گیر کردنِ دیواره های پایه ی مکعبی به ترمز مذکور، کلاهک کلبه ای در محل مورد نظر تثبیت می گردد.با ساخت پایه کلاهک کلبه ای هلالی نوبت به ساخت پره های گریلیِ این کلاهک کلبه ای می رسد.پره های این کلاهک کلبه ای نیز به حالت نیم S  خم کاری شده و پس از اتصال هر چهارضلع بعنوان یک ردیف پره بر روی ستون های مربوطه تعبیه شده و تشکیل گریل های خروجیِ کلاهک کلبه ای را می دهند.مهمترین مرحله در مراحل ساخت این مدل کلاهک کلبه ای به شمار می آید ساخت تاج هلالیِ این کلاهک کلبه ای است.برای شکیل و زیباترشدنِ ساختار تاج این کلاهک کلبه ای باید تقارن را در هلال های تاج این کلاهک تا حد امکان رعایت نمود.این کلاهک کلبه ای نیز در انتقال و تخلیه آلاینده هایی همچون دود،هوای ونت ها و دیگر موارد مورد کاربرد دارد.از این کلاهک کلبه ای به راحتی در بام های مسطح،شیبدار و بعضا روی دیوارها می توان استفاده نمود.در صورتیکه مواد آلاینده از معبرِ گریل های این کلاهک کلبه ای تخلیه شود باید از ورق استیل با عیار ۳۱۶ استفاده نمود.در این نمونه از کلاهک کلبه ای آیتم رنگ از مهمترین موارد مطروحه است.با پوشش رنگ الکتروستاتیکِ کوره ای هم به طول عمرمفید کلاهک کلبه ای کمک می کنیم و هم در متناسب سازیِ نمای ان با نمای محیط تاثیر می گذاریم.استفاده از کد رنگ های متنوع و زیبا ظاهری زیبا و دکوراتیو به بام یا محلی که کلاهک کلبه ای هلالی بر روی ان نصب شده می بخشد.از جمله نکات مهم و قابل ذکر در ساخت و کاربرد کلاهک کلبه ای هلالی اینستکه محدودیتی به لحاظ ابعاد و سایز در ساخت آن وجود ندارد و با هر سایز سفارش قابل ساخت و تولید است.

طرح های متنوع تاج کلاهک کلبه ای

در ساخت کلاهک کلبه ای طرح تاج کلاهک به لحاظ زیبایی و کارایی از اهمیت شایانی برخوردار است.به همین منظور به تناسب طرح سقف یا بام یا دیواری که قرار است کلاهک کلبه ای بر روی آن تعبیه شود می توان از انواع طرح ها بهره جست.

اولین طرحی که در زمینه تاج کلاهک کلبه ای قابل بررسی است طرح تک شیبه است.در این طرح،تمام بامِ کلاهک کلبه ای بصورت یکپارچه و یک ضلعی بصورت یک شیبِ واحد در نظر گرفته می گردد.در واقع در این حالت کلاهک کلبه ای آب باران را از یک وجه با شیب مخصوصی به سمت پایین روانه میکند.معمولا زمانی از این طرح در ساخت تاج کلاهک کلبه ای استفاده می گردد که یک بُعد یا یک وجه از وجوه کلاهک کلبه ای به مانعی از قبیل دیوار یا ستون برخورد کند.

دومین طرح از طرح های تاج کلاهک کلبه ای،طرح دوشیبه است.در این حالت بام کلاهک کلبه ای بصورت هشتی است.زاویه یا شیب های تاج کلاهک کلبه ای در حد ۱۰ درصد است.در این حالت آب باران یا برف  از دو سوی کلاهک کلبه ای ریزش می کند.عمومی ترین مدل در ساخت انواع تاج کلاهک کلبه ای این مدل است.ضخامت ورق تاج کلاهک کلبه ای دوشیبه با ضخامتِ تیغه ها و پایه کلاهک کلبه ای یکسان است.

سومین طرح برای تاج کلاهک کلبه ای،طرح چهارشیب است.در این طرح بام کلاهک کلبه ای از هر چهارسو دارای شیب است.به لحاظ زیبایی این طرح از شکیل ترین طرح هایی است که در ساخت کلاهک کلبه ای از ان بهره جسته می گردد.در این حالت تمام وجوه کلاهک کلبه ای بصورت آزاد و بدون مانع است و به راحتی می توان این طرح را بر روی تاج کلاهک کلبه ای ایجاد نمود.
