کلاهک پره ای

کلاهک پره ای

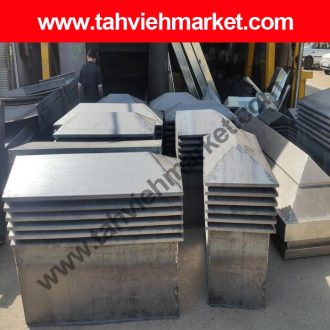

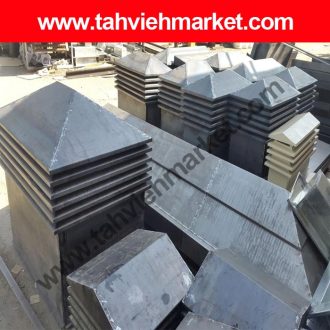

به طور کلی کلاهک کلبه ای یکی از انواع کلاهک بام می باشد که در دهانه های خروجی دود کش موتور خانه ها و نیز در انتهای لوله های وِنت در پشت بام منازل به کار میرود .

اجزای تشکیل دهنده دودکش کلبه ای ، پایه ی کلاهک و گریل های خروجی هوا میباشد .

دودکش ژاپنی با ضخامتهای مختلف و از انواع ورق روغنی و گالوانیزه ساخته میشود . ولی عموماً از ورق یک میل رو غنی با پوشش رنگ کوره ای الکتروستاتیک متناسب با سلیقه کارفرما آماده میگردد . با این حال هیچ ممانعتی از بابت ضخامت ورق ویا ابعاد کلاهک پره ای نخواهیم داشت و این کلاهک بر اساس در خواست کار فرما تولید و ارایه میگردد .البته کلاهک پره ای ابعاد استانداردی هم دارد که به طور عام در آن ابعاد ساخته میشود .ارتفاع استاندارد پایه کلاهک کلبه ای ۳۰ سانتیمتر است و دارای چهار پره ی گریلی میباشد . اما باز هم خاطر نشان میشویم که منعی در  ساخت کلاهک پره ای با ابعاد غیر استاندارد نداریم .

سقف دودکش پره ای به سه صورت تک شیب و دو شیب و هلالی قابل ساخت و اجرا میباشد .

برای اینکه کلاهک ژاپنی در محل مورد نظر تثبیت شود در پایین ترین نقطه کلاهک پره ای لبه ای سه سانتی به بیرون یا به داخل تعبیه میشود .این لبه با کمک پیچ و رول پلاک به محیط مورد نظر متصل میشود .

ساختار دودکش کلبه ای به گونه ای ست که امکان نفوذ آب باران و برف به داخل وجود ندارد و احتیاج به هیچ چسب و مواد آببندی ندارد.

اگر دورتا دور کلاهک های پره ای آزاد باشد میتوان آنرا به صورت چهار طرفه ی گریلی ساخت و در غیر اینصورت به شکل دو یا سه طرفه ساخته میشود .

عموماً کلاهک کلبه ای به صورت چهارگوش و گونیا ساخته میشود ولی در مواردی که نشیمن گاه کلاهک پره ای قناس باشد در آن صورت از الگو و زوایای چهار ضلعی نشیمن گاه تبعیت میکند و مطابق شابلون ساخته میشود .

اگر حرارت دودکش بسیار بالا باشد از دودکش پره ای با ضخامت بالا استفاده میشود تا دیرتر مستهلک شود .از کلاهک ژاپنی برای تخلیه دود و دی اکسید کربن متصاعد شده از شومینه ها هم استفاده میشود .همچنین در دهانه خروجی دودکش های صنعتی و خانگی کاربرد دارد .

با توجه به ظاهر نا متناسب انتهای لوله های وِنت در پشت بام ، میتوان خروجی تمام لوله های وِنت را تجمیع کرد و آنها را در پایه کلاهک پره ای جانمایی کرد تا ظاهری شکیل تر داشته باشد .

اگر کلاهک کلبه ای از ورق یک میل و یا پایینتر باشد جهت نقطه اتصال اجزای دودکش پره ای از نقطه جوش استفاده میشود و اگر از ورق بالاتر از یک میل باشد برای اتصال اجزای کلاهک پره ای از جوشِ جوشکاری استفاده میشود .

تعداد پره های کلاهک ژاپنی بستگی به فشار هوای خروجی دارد. کلاهک پره ای در تمام سقف ها از جمله سقف های مسطح معمولی و شیبدار قابل نصب میباشد . دودکش پره ای هم به صورت چهار گوش و هم به صورت گرد قابلیت ساخت دارد . از آنجاییکه دیگ موتور خانه ها مکرراً روشن و خاموش میشود در نتیجه کلاهک پره ای به صورت متوالی گرم و سرد میشود ، بنابراین استفاده از رنگ کوره ای هم در پشت کلاهک پره ای و هم روی گریل ها  از ضروری ترین امور است .

ازکلاهک کلبه ای برای تامین هوای آزاد و تازه ی اتاقک دستگاه های هواساز استفاده میشود .

محاسبه ی ارتفاع پایه و تعداد گریل های کلاهک پره ای از عوامل مهم راندمان کلاهک پره ای در تخلیه دود و آلاینده ها میباشد.

انواع کلاهکهای کلبه ای :

۱-کلاهک کلبه ای یکطرفه

۲-کلاهک کلبه ای دو طرفه

۳-کلاهک کلبه ای سه طرفه

۴-کلاهک کلبه ای چهار طرفه

۵-کلاهک کلبه ای چند وجهی

۶-کلاهک کلبه ای قناس یا فارسی بُر

۷-کلاهک کلبه ای L شکل

۸-کلاهک کلبه ای گرد

۹-کلاهک کلبه ای سر تخت

دودکش ژاپنی یکطرفه :

از کلاهک ژاپنی یکطرفه زمانی استفاده میشود که در سه طرف کلاهک پره ای مانعی وجود دارد در نتیجه ناچار میشویم گریل ها را در یک بُعد ایجاد کنیم . در مدل کلاهک پره ای یکطرفه الزاماً باید بام کلاهک پره ای هم یکطرفه باشد . از این کلاهک پره ای برای مواردی چون موتور خانه ها، شومینه  ،بخاری گازی و …. استفاده میشود . با توجه به کارایی کم این کلاهک پره ای در میزان تخلیه آلاینده ها ، توصیه مهندسان گرو ه صنعتی تهویه مارکت اینست که تعداد پره های کلاهک پره ای بیسشتر شود تا عملیات تخلیه و و مکش لوله ها دودکش و وِنت به آسانی و سهولت امکان پذیر گردد .

جنس کلاهک ژاپنی یکطرفه از ورق سیاه ، روغنی ،گالوانیزه و حتی استیل میباشد . ضخامت ورق کلاهک مره ای بستگی به نوع کاربری آن دارد . به طور کلی برای سایزهای متوسط به پایین از ورق یک میل و کمتر استفاده میشود و از ورق بالای یک میل برای ابعاد بزرگتر استفاده میشود . لازم به ذکر است که اگر دودکش پره ای از جنس ورق روغنی یا سیاه باشد حتماً باید به وسیله رنگ کوره ای پوشش داده شود .

ارتفاع کلاهک ژاپنی یکطرفه به طور استاندارد ۳۰ سانتیمتر میباشد که در صورت لزوم امکان افزایش و یا کاهش آن وجود دارد .

تعداد پره های کلاهک ژاپنی به طور استاندارد ۴ پرهدمیباشد که در صورت نیاز افزایش هم میابد .

برای نصب دودکش پره ای در محیط صاف ، باید روی محیط پایه  کلاهک پره ای یک لبه ی سه سانتی تعبیه شود . در صورتیکه بخواهیم کلاهک کلبه ای را روی یک حجم چهار گوش نصب کنیم دیگر احتیاجی به ایجاد لبه سه سانتی نداریم و با یک نبشی Lشکل  در دور تا دور پنج سانتی پایه کلاهک نصب میشود که به صورت ترمز عمل میکند .

دودکش ژاپنی دو طرفه :

زمانی از کلاهک پره ای دو طرفه استفاده میشود که دو طرف محل نصب دیوار یا مانعی وجود داشته باشد . به همین خاطر کلاهک پره ای در دو وجه تعبیه میشود .

جنس ورق کلاهک کلبه ای د طرفه از ورق روغنی ، سیاه ، گالوانیزه ، و حتی استیل میباشد و در مکش و تخلیه دود لوله های دودکش موتور خانه ها ، آبگرمکن ها ، شومینه ها ، بخاری ها و ….. استفاده میشود .

ارتفاع دودکش پره ای به صورت استاندارد ۳۰ سانتیمتر میباشد ولی در صورتی که مهندسین تاسیسات تشخیص به تغییر سایز ارتفاع دهند ، این امر امکان پذیر خواهد بود .تعداد پره های کلاهک پره ای ۴ عدد میباشد که در صورت نیاز میتواند افزایش یابد . روی محیط پایه کلاهکهای پره ای یک لبه سه سانتی تعبیه میشود که به وسیله آن کلاهک پره ای روی سطوح صاف و مسطح نصب میگردد. میتوان کلاهک پره ای دو طرفه را با رنگ کوره ای الکتروستاتیک (با رنگ دلخواه ) پوشش داد .

اگر بنا باشد که دودکش کلبه ای  دو طرفه در محیط غیر مسطح  نصب گردد ، به جای لبه ی سه سانتی ، در فاصله ۵ تا ۱۰ سانتی پایین پایه کلاهک پره ای از داخل یک نبشی به عنوان ترمز تعبیه میشود تا زمانیکه کلاهک ژاپنی روی قطعه ای چهار گوش سوار و کاور میشود بیش از،۵ تا ۱۰ سانت داخلتر نرود .

دودکش ژاپنی سه طرفه :

موارد استفاده کلاهک پره ای سه طرفه زمانیست که یک طرف محل نصب مانعی وجود داشته باشد . از کلاهک پره ای در زمینه مکش وتخلیه آلاینده های شومینه ، بخاری گازی ،آبگرمکن ها ، لوله های دود کش موتور خانه ها و …. استفاده میشود . کلاهک پره ای سه طرفه ا زجنس ورق گالوانیزه ، روغنی ، سیاه  و گاهی از ورق استیل ساخته میشود .

ارتفاع کلاهک پره ای سه طرفه به طور استاندارد ۳۰ سانتیمتر میباشد که البته طبق نظر کارفرما امکان افزایش ارتفاع کلاهک پره ای وجود دارد .

تعداد پره های کلاهک پره ای سه طرفه ۴ عدد میباشد که درصورت ضرورت و تشخیص کارشناسان میتوان آنرا افزایش داد. پوشش کلاهک پره ای سه طرفه از رنگ کوره ای الکتروستاتیک میباشد که طبق سلیقه مصرف کننده و متناسب با محیط قابل تغییر میباشد . پره های Zشکل موازی کلاهک پره ای با ایستایی و ساختار متناسب ، باعث هدایت آب به بیرون میشوند و از نفوذ هرگونه رطوبت ، آب و حتی گرد و خاک جلوگیری میکند . برای نصب دودکش پره ای سه طرفه در سطوح صاف باید دور تا دور پایین پایه کلاهک پره ای لبه ای به عرض سه سانت به بغل ایجاد شود و با پیچ به محیط نصب میشود . اگر قرار باشد دودکش کلبه ای در سطوح غیر مسطح نصب شود باید روی حجم چهار گوش نصب شود در این حالت احتیاج به لبه سه سانتی نداریم و از یک نبشی در ارتفاع ۵ تا ۱۰ سانتی قسمت داخلی پایه کلاهک پره ای استفاده میکنیم تا زمان داخل شدن پایه کار در داخل کلاهک پره ای سه طرفه بیش از حد روی آن سوار نشود . به این نبشی ، ترمز کلاهک پره ای گفته میشود . تاج کلاهک پره ای سه  طرفه به صورت یک شیب ، دو شیب مسطح و دو شیب قوسدار ساخته و عرضه میشود .

دودکش ژاپنی چهار طرفه :

دودکش پره ای چهار طرفه بیشترین راندمان مکش در انواع کلاهک کلبه ای را دارد . این کلاهک پره ای به صورت چهار وجهی در تمام ابعاد قابل تولید میباشد . در حقیقت به دلیل آزادی عمل در تمام وجوه ، تخلیه ی دود و آلاینده به بهترین نحو صورت میپذیرد . ماهیت ورق مصرفی در کلاهک ژاپنی چهار طرفه ، گالوانیزه ، ورق روغنی ، سیاه و استیل میباشد . اگر از ورق روغنی یا سیاه برای کلاهک پره ای استفاده شود لزوماً باید از پوشش رنگ کوره ای برای تمام سطوح استفاده کرد تا از استهلاک زود هنگام در برابر بارش باران و برف جلوگیری شود .

ضخامت ورق مصرفی جهت دودکش پره ای به طور معمول یک میل میباشد . بدیهی ست که با افزایش سایز کلاهک پره ای ضخامت ورق مصرفی افزایش میابد .

از کلاهک کلبه ای چهار طرفه در تخلیه آلاینده ها و دود داکت ها ی دودکش موتورخانه ها و شومینه ها ، انواع هود صنعتی و هواکش های ونت تاسیسات استفاده میگردد . همچنین به عنوان لوور هوارسان اتاقک های هواساز و آسانسور کاربرد دارد .

پایه ی دودکش پره ای به طور استاندارد ۳۰ سانتیمتر و تعداد پره ها ۴ عدد میباشد .البته لازم به ذکر است که ابعاد پایه و تعداد گریل های کلاهک پره ای طبق سفارش کارفرما قابل تغییر میباشد .

گریل های دودکش کلبه ای به نحوی طراحی شده امکان نفوذ آب باران و برف را به صفر میرساند . به همین دلیل کلاهک پره ای چهار طرفه را با ساختار ضد آب معرفی میکنند .

اگر بخواهیم کلاهک پره ای چهار طرفه را روی سطح صاف و مسطحی نصب کنیم ، باید در محیط پایین کلاهک پره ای لبه ی سه سانتی ایجاد کنیم . این لبه به سطح مورد نظر پیچ میشود و کلاهک پره ای نصب میگردد .

اما در صورتی که بخواهیم کلاهک پره ای را روی سکوی مکعبی تعبیه کنیم از روش اورلپ استفاده میکنیم . یک نبشی در داخل پایه کلاهک پره ای تعبیه میکنیم . این نبسی حکم ترمز را دارد و باعث میشود کلاهک پره ای بیش از ۵ تا ۱۰ سانتیمتر داخل پایه مورد نظر فرو نرود .

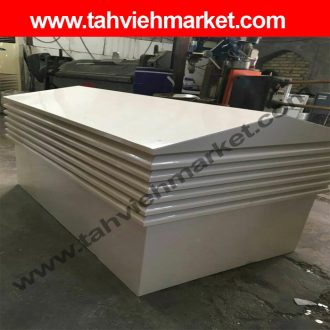

از رنگ کوره ای الکتروستاتیک برای پوشاندن سطوح کلاهک پره ای استفاده میشود و این قابلیت را دارد از طبق نظر کارفرما و متناسب با محیط از رنگ مورد نظر استفاده شود .

تاج کلاهک پره ای را میتوان به صورت دو شیب مسطح ، یک شیب مسطح و دو شیب قوسدار تولید و عرضه کرد .

دودکش ژاپنی چند وجهی :

کلاهک پره ای چند وجهی دارای چند وجه می باشد. گاهی ممکن است برای هارمونی و هماهنگی بیشتر ساختار کلاهک پره ای با دیگر المان های بام ، مقطع خروجی چهار گوش به دودکش پره ای با مقطع گرد تغییر کند .

تغییر وجوه کلاهک پره ای می تواند به صورت شیب دار باشد و یا به صورت شیب صفر ساخته شود .

ارتفاع پایه ی کلاهک پره ای چند وجهی به طور استاندارد ۳۰ سانت و تعداد پره ها به طور معمول ۴ عدد می باشد . لازم به ذکر است که این ابعاد و همچنین تعداد پره ها طبق سفارش کارفرما قابل تغییر می باشد . بنابراین هیچ محدودیتی در سایز و تعداد پره ها نخواهیم داشت .

برای تولید کلاهک پره ای چند وجهی از ورق سیاه ، روغنی ، گالوانیزه و استیل استفاده می شود . ضخامت ورق مصرفی بستگی به ابعاد دودکش پره ای دارد . به طور معمول ورق یک میل به کار گرفته میشود . اما با افزایش سایز ، ضخامت ورق نیز بالا می رود .

دودکش کلبه ای چند وجهی برای تخلیه ی دود لوله های دودکش موتور خانه ، شومینه ها ، بخاری ها ، آبگرمکن ها و دیگر وسایل دود زای خانگی یا صنعتی به کار می رود . همچنین برای لوور هوارسان اتاق های هواساز نیز به کار می رود . برای افزایش طول عمر این محصول از پوشش رنگ کوره ای الکتروستاتیک استفاده می گردد . اگر آلاینده ی موجود در لوله ی دودکش از مواد خورنده یا اسیدی باشد برای جلوگیری از استهلاک زود رس باید حتماً از ورق استنلس استیل با عیار ۳۱۶ برای ساخت کلاهک پره ای چند وجهی استفاده نمود . این دودکش پره ای نیز مانند کلاهک پره ای های دیگر با تاج یک شیب ، دو شیب و حتی قوسدار تولید می گردد . دودکش کلبه ای چند وجهی هم بر روی بام های مسطح ، هم بام های شیب دار و هم بر روی پر چین دیوار هایی که قابلیت تحمل وزن کلاهک پره ای را دارند نصب و تعبیه می شود . می توان کلاهک پره ای چندوجهی را با استفاده از از رنگ کوره ای الکتروستاتیک ودر کد رنگ های مختلف متناسب با محیط پوشش داد .

کلاهکهای کلبه ای نا گونیا:

کلاهک پره ای ناگونیا برای مکان های غیر متقارن و نا گونیا به کار می رود و برای تخلیه دود و یا هوارسانی به کار میرود . زاویه ی قناس یا در اصطلاح فارسی بُر از همان مقطع پایه کلاهک پره ای تا گریل ها و حتی تاج کلاهک پره ای ادامه پیدا می کند . عدم تقارن در یک یا دو یا حتی سه زاویه از زوایای پایه کلاهک پره ای می تواند وجود داشته باشد . این محصول از ورق گالوانیزه ، روغنی ، سیاه و استیل ساخته میشود . ضخامت ورق مصرفی رابطه ی مستقیم با ابعاد و سایز دودکش ژاپنی خواهد داشت . کلاهک پره ای نا گونیا دارای یک پایه ، یک سری پره و یک تاج کاهک است . برای ساخت دقیق این نوع کلاهک پره ای باید شابلون پایه ی این کلاهک پره ای را در گریل ها وتاج کلاهک پره ای رعایت نمود . پایین دهانه ی پایه ی کلاهک پره ای دارای یک لبه ی ۳ سانتی است تا بتوان کلاهک پره ای را روی محل مورد نظربه وسیله ی پیچ نصب کرد . به طور استاندارد ارتفاع پایه ی کلاهک پره ای ۳۰ سانت و تعداد گریل ها ۴ عدد میباشد . بدیهی ست که میتوان طبق نظر کارفرما این ابعاد را افزایش داد .

کلاهک کلبه ای ناگونیا را با رنگ کوره ای الکتروستاتیک پوشش می دهند . برای این کار از کد رنگ های متناسب با نمای بام استفاده می شود . برای افزایش طول عمر مفید و جلوگیری از استهلاک کلاهک پره ای از پوشش رنگ برای هر دو روی این محصول استفاده می گردد .

کلاهک ژاپنی ال شکل :

دودکش پره ای ال ، برای مکان هایی کاربرد دارد که پایه ی محلی که قزار است دود یا هوا خارج شود به صورت چهارگوش نبوده و شکل ال داشته باشد . این دبدین معنی ست که دو ضلع پایه ی این کلاهک پره ای به طور متقاطع به هم میرسند و تشکیل یک شش ضلعی ال شکل را می دهند . این محصول  از پایه و گریل و تاج کلاهک یه صورت همسان و هماهنگ به شکل ال بر روی هم سوار و تشکیل میشود . کلاهک پره ای ال از انواع ورق گالوانیزه ، روغنی ، سیاه و استیل قابل تولید و عرضه می باشد . برای ساخت کلاهک پره ای ال شکل ابتدا شابلون آن توسط نرم افزار طراحی می گردد . . سپس بر اساسش شابلون ، گوشه پره ها به تناسب و به ترتیب به داخل یا بیرون ، گوشه زنی می شود . بعد اضلاع مذکور به ترتیب در محل های خود جانمایی می گردد . ارتفاع کلاهک پره ای ال شکل به طور استاندار  ۳۰ سانت و تعداد پره هو ۴ عدد می باشد . لازم به ذکر است که این امکان وجود دارد طبق سفارش کارفرما این ابعاد افزایش یابد . ضخامت ورق مصرفی بستگی به ابعاد کلاهک پره ای دارد و با افزایش سایز ، ضخامت ورق نیز افزایش می یابد .

هر دو روی دودکش پره ای ال شکل را با رنگ کوره ای الکتروستاتیک پوشش میدهند تا عمر مفید بیشتری داشته باشد و با نمای بام تناسب داشته باشد.

از کلاهک پره ای ال شکل جهت تخلیه ی دود بخاری ، شومینه ، آبگرمکن و تخلیه ی هوای ونت استفاده میشود .

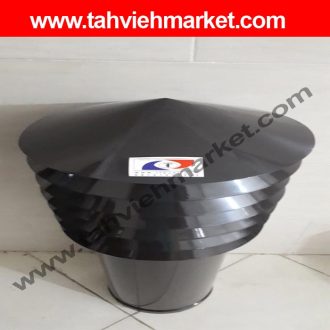

دودکش کلبه ای گرد:

اگر مقطع هوای خروجی گرد باشد ، الزاماً از کلاهک پره ای گرد استفاده می شود . کلاهک پره ای گرد دقیقا بر اساس قطر لوله ی پایه ساخته میشود و نیازی به تبدیل ندارد . برای ساخت دودکش کلبه ای گرد از یک پایه به قطر لوله ی رایزر استفاده می گردد . سپس اقدام به ساخت پره های گرد می شود . این پره ها با استفاده از رابط های سه گانه در فاصله های منظم روی هم تعبیه می شوند . تاج کلاهک پره ای گرد با طرح کلاه های چینی تولید می گردد . این کلاهک پره ای با قطر ها و ارتفاعات مختلف تولید و عرضه میشود . ضخامت ورق مصرفی بستگی به قطر و ارتفاع کلاهک ژاپنی گرد دارد . برای جلوگیری از زنگ زدگی و بالابردن عمر مفید کلاهک پره ای از رنگ کوره ای الکتروستاتیک برای دو روی این محصول استفاده می شود .

در صورتی که آلاینده ی خروجی از کلاهک پره ای ، خورندگی داشته باشد از ورق استیل با عیار ۳۱۶ استفاده خواهد شد .

چگونگی تولید و کاربرد انواع کلاهک های بام

کلاهک های بام عموماً برای تخلیه ی دود ، هوای ونت ها در ساختمانهای اداری ، تجاری ، مسکونی درمانی و صنعتی به کار می رود  . جنس ورق مصرفی برای ساخت و تولید کلاهک های بام ، ورق گالوانیزه ، استیل ، آلومینیوم و روغنی می باشد .

کلاهک های بام دارای انواع مختلفی است : کلاهک اچ ، کلاهک کلبه ای یا کلاهک پره ای  ، کلاهک آلمانی و کلاهک گردان از انواع مختلف این محصول است . پر کاربردترین مدل این محصول کلاهک پره ای یا کلاهک کلبه ای می باشد . این محصول از پایه ، گریل و تاج کلاهک تشکیل میشود . به طور استاندارد ارتفاع پایه ی کلاهک پره ای ۳۰ سانت و تعداد گریل ها ۴ عدد می باشد . تاج دودکش کلبه ای به صورت یک شیب ، دو شیب و چهار شیب تولید می گردد . برای جلوگیری از استهلاک دودکش کلبه ای از رنگ کوره ای الکتروستاتیک با کد رنگ مورد نظر در دو روی محصول استفاده میگردد .

روش های نصب کلاهک پره ای

برای نصب کلاهک پره ای از روش های مختلف می توان بهره گرفت.به همین منظور روش نصب هر دو مدل کلاهک پره ای گرد و چهارگوش را شرح می دهیم:

روش نصب کلاهک پره ای چهارگوش:

در صورتیکه مقرر باشد که کلاهک پره ای چهارگوش بر روی یک سطه مسطح مثل کف بام یا کف بالای دیوار نصب شود باید در قسمت نشیمن کلاهک پره ای به سمت های کنار یک لبه ی ۳ تا ۵ سانتی ایجاد نمود.این لبه های به بغل در هنگام نصب کلاهک کلبه ای در نقطه مورد نظر از چند جا به منظور پیچ-رولپلاک سوراخکاری می شود و در مرحله بعد جای این سوراخ ها را با یک علامتگذار مثل ماژیک بر روی سطحی که قرار است کلاهک پره ای بر روی آن تعبیه شود علامتگذاری می کنیم.بعد از این، با استفاده مته الماسی جاهای علامتگذاری را بر روی کف به میزانِ طول پیچ ها سوراخکاری می کنیم و دوباره کلاهک پره ای چهارگوش را بصورت منطبق شده با سوراخها در محل اصلی خود جانمایی می کنیم.نکته مهم در نصب دودکش پره ای چهارگوش،تعداد سوراخها بر لبه ی پایه ی کلاهک پره ای می باسد.در واقع تعداد این سوراخ و پیچ ها ها باید طوری باشد که به کاربر این اطمینان را بدهد که کلاهک پره ای پس از نصب،به هیچ عنوان تحت تاثیر جریانات باد یا طوفان و… دچار تلاطم یا تکان و خدای نکرده افتادن از محل نصب کلاهک پره ای نگردد.

زیرسازیِ محل نصب کلاهک کلبه ای نیز باید طوری باشد که پیچ های تعبیه شده برای نگهداریِ کلاهک پره ای در محل خود بطور کامل تثبیت و محکم گردد.در صورتیکه این زیر سازی دچار مشکل شود و پیچ-رولپلاک در محل خود لق بزند بدون تردید امکان افتادنِ کلاهک پره ای در اثر تکانه های باد و…وجود خواهد داشت و این موضوع به خودیِ خود می تواند موجب بروز خسارات جانی و مالی به اهالی ساختمان یا همسایگان گردد.

در بعضی موارد از رابط ها یا قیدهای جوشی برای تثبیت کلاهک پره ای در محل نصب خود می گردد که اطمینان از نیفتادنِ کلاهک پره ای بطور کامل حاصل شود.

در صورتی هم که قرار باشد کلاهک پره ای چهارگوش قرار باشد بر روی یک حجم یا قسمتی از دیوار سوار یا کاور شود باید در ارتفاعِ ۱۵ سانتیِ داخل پایه کلاهک پره ای یک نبشی تعبیه گردد تا پس از کاور کردن کلاهک پره ای بر روی حجم مورد نظر،بعنوان ترمز عمل نماید و کلاهک پره ای تا گلوگاه بر روی حجم مورد نظر فرو نرود.پس از ایستاییِ اولیه ی کلاهک پره ای چهارگوش در این مرحله باید از دو یا چهارطرف از اطرافِ ارتفاع پایه کلاهک پره ای چند پیچ به دیوار وارد کرد که این پیچ ها باعث عدم تکان یا لرزه های احتمالیِ کلاهک پره ای شوند.

روش نصب کلاهک پره ای گرد :

در این مقطع نیز کلاهک پره ای گرد یا بر روی سطح صاف می نشیند که عملیات نصب کلاهک پره ای در این حالت با استفاده از فلنچ گرد که در قسمت پایه کلاهک پره ای تعبیه می گردد صورت می گیرد.

اگر هم قرار باشد کلاهک پره ای گرد بر روی مقطعِ گردِ دیگری کاور شود از روش فیتینگی برای این اتصال استفاده می شود.به همین منظور برای عدم بروز مشکل در زمان فیتینگ،در زمان ساخت کلاهک کلبه ای گرد،باید قطر داخلیِ پایه ی کلاهک پره ای گرد را به میزان دو تا سه میل از قطر بیرونیِ  ساختارِ گردِ پایه بزرگتر در نظر بگیریم.البته پس از عملیات کاور و فیتینگِ کلاهک کلبه ای گرد بر روی پایه ی گرد،باید با استفاده از چند پیچ نسبت به تثبیت این نقطه اتصال استفاده کنیم.البته در قطرهای بزرگ و سنگین شدنِ کلاهک پره ای گرد،استفاده از روش فلنچ و جوشکاری توصیه می شود.

درباره کلاهک کلبه ای بیشتر بدانیم

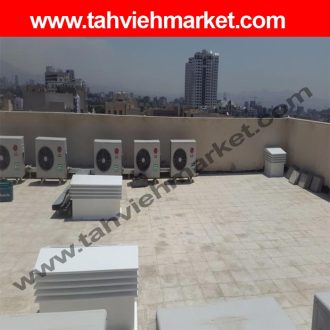

کلاهک پره ای در پشت بام جهت ممانعت از ورود باد و باران به داخل لوله های هوارسان و جلوه دهی به پشت بام استفاده می گردد. طرح های این کلاهک برای خارج شدن هوا طراحی شده است. دودکش پره ای در مدل های ترمزدار، لبه دار، آبچکان، گرد و چهارگوش طراحی و تولید می گردد. تمام سطوح کلاهک پره ای با رنگ کوره ای الکترواستاتیک پوشش داده شده و از فرسایش زودهنگام کلاهک پره ای جلوگیری می‌شود. رنگ کوره ای الکترواستاتیک این قابلیت را دارد که متناسب با محیط و طبق نظر کارفرما از کد رنگ مورد نظر استفاده شود.

 دودکش پره ای در گروه صنعتی تهویه مارکت از جنس ورق سیاه، آهنی و گالوانیزه در ابعاد اشکال و رنگ های مختلف تولید می شود.

 کلاهک کلبه ای دارای اجزای زیر می باشد:

۱) بدنه

۲)پره ها

۳)تاج

۴)آبچکان

چه زمان از کلاهک پره ای استفاده می کنیم؟

الف) جهت پوشاندن رایزر تاسیسات در پشت بام می توان از کلاهک پره ای استفاده کرد.

ب) جهت پوشش دادن لوله های ونت بام نیز کلاهک مره ای مورد کاربرد قرار می گیرد.

پ) در دودکش موتورخانه ها،شومینه و پکیج دودکش کلبه ای برای خروج هوای آلوده گزینه ی مناسبی می باشد.

برای اتصال اجزای مختلف کلاهک پره ای از جوش CO2استفاده می شود.

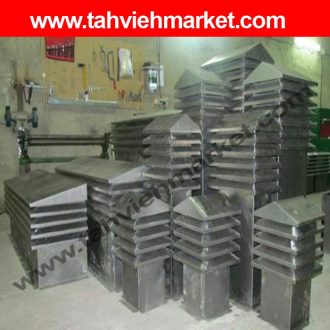

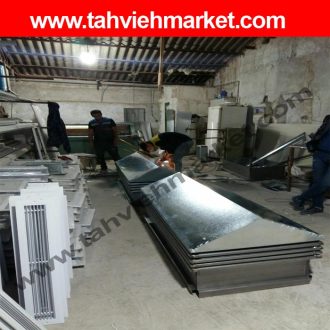

کلاهک پره ای چگونه ساخته می شود؟

تمام اجزای دودکش کلبه ای روی بدنه سوار می شود. ارتفاع بدنه ی کلاهک پره ای به طور معمول ۳۰ سانتیمتر است. این ارتفاع طبق سفارش کارفما قابل تغییر می باشد.

پره های کلاهک پره ای دارای زاویه ۳۵ درجه است. این پره ها به گونه ای طراحی شده اند که از نفوذ آب باران و برف و همچنین لانه گزینی پرندگان جلوگیری شود.فاصله ی هر پره از پره دیگر ۵ سانتیمتر است و به طور استاندارد کلاهک پره ای با ۴ پره ساخته می شود. لازم به ذکر است که تعداد پره ها نیز طبق نظر کارفرما قابلیت افزایش دارد.

بعداز اتمام مراحل ساخت بدنه و تعبیه پره ها، تاج دودکش کلبه ای ساخته می شود. در حقیقت تاج بالاترین قسمت کلاهک است که همچون چتر عمل کرده و از نفوذ آب باران و برف به داخل کلاهک پره ای جلوگیری می کند.

آب باران از طریق سوراخ هایی که برای پیچ کردن کلاهک پره ای ایجاد شده به درون سقف و دیوار ها نفوذ پیدا می کند. برای این منظور از آبچکان استفاده می شود.

به طور کای می توان گفت کلاهک ژاپنی وظیفه ی انتقال هوای تازه از پشت بام و تخلیه هوای نامطبوع را بر عهده دارد.

آنچه درباره کلاهک های پره ای باید بدانیم:

کلاهک پره ای از جنس های متعددی ساخته میشود، از جمله ورق سیاه، آهنی و گالوانیزه. کلاهک پردهی این قابلیت را دارد که دارای اشکال و رنگ های مختلف باشد. رنگ به کار رفته در سطوح کلاهک پره ای رنگ پودری الکترواستاتیک است و این قابلیت را دارد که طبق نظر کارفرما و متناسب با محیط اطراف، کد رنگ مورد نظر انتخاب شود.

دودکش ژاپنی از بدنه، پره ها و تاج تشکیل شده است.

از کلاهک طرحی جهت پوشاندن رایزر تأسیسات در پشت بام استفاده میشود، همچنین کلاهک پرهای لوله های پشت بامی را نیز می پوشاند و جهت دودکش موتورخانه شومینه و پکیج بسیار مناسب است.

قطعات مختلف کلاهک پره ای با جوش CO2 به هم وصل می شوند و این باعث استحکام بیشتر این محصول می گردد.

ارتفاع بدنه دودکش کلبه ای بین ۳۰ تا ۳۵ سانتی متر است و تمام اجزا روی بدنه سوار می شود. البته این ارتفاع طبق نظر کارفرما قابلیت تغییر دارد. پره های کلاهک پره ای دارای زاویه ۳۵ درجه می باشد تا از ورود هرگونه آب باد و پرندگان و حشرات به داخل آن جلوگیری شود. فاصله بین پرده ها ۵ سانتیمتر و به طور استاندارد هر کلاهک دارای چهار پره می باشد. البته تعداد پره ها همچون ارتفاع کلاهک پره ای قابل تغییر است. در انتها روی بدن تاج کلاهک قرار می گیرد. این تاج همچون چتری روی سطح کلاهک پرده ای تعبیه می شود. کلاهک پرده ای دارای دو مدل ثابت و متحرک می باشد.

موارد استفاده از کلاهک پره ای:

کلاهک پره ای به طور معمول در دهانه خروجی دودکش موتورخانه ها و همچنین در نقطه انتهایی لولههای ونت در بام ساختمان ها کاربرد دارد.

ساختار کلاهک پره ای:

کلاهک پره ای به طور کلی متشکل از دو قسمت پایه و گریل های خروجی میباشد. ارتفاع استاندارد پایه ۳۰ سانت است و تعداد پره ها یا همان گریل ها چهار عدد است. گروه صنعتی تهویه مارکت این افتخار را دارد تا کلاهک

پرده ای را با ارتفاع پایه دلخواه و تعداد گریل های بیشتر طبق نظر کارفرما تولید و ارائه کند. تاج کلاهک پره ای در مدل های مختلف و متنوعی ساخته میشود و این قابلیت را دارد که به صورت یک شیب و دوشیب و همچنین به صورت هلالی طراحی شود. درپایین ترین نقطه ی بدنه کلاهک پره ای یک لبه سه سانتی تعبیه می شود که از طریق آن کلاهک پره ای به سطح مورد نظر پیچ شده و ثابت می گردد.

اگر محل مورد نصب کلاهکهای کلبه ای از چهار طرف آزاد بوده و هیچ مانعی نداشته باشد آن را به صورت چهار طرف گریلی طراحی می کنند. اما اگر در اطراف آن یک یا دو مانع مانند دیوار وجود داشته باشد به صورت دو یا سه طرف ساخته می شود. دودکش کلبه ای به صورت گرد و چهارگوش قابل ساخت و عرضه به بازار می باشد. باید دقت کرد که این محصول کاملا گونیا باشد. اما در مواردی که نشیمنگاه گونیا نیست باید از الگو و زوایای چهار ضلعی نشیمنگاه پیروی کرد و آن را مطابق شابلون درآورد.

جنس کلاهکهای پره ای

به طور معمول کلاهکهای کلبه ای خیلی از ورق یک میل روغنی با پوشش رنگ کوره ای پودری الکترواستاتیک تولید می گردند. البته مانعی برای ساخت کلاهک پره ای با ورق ها و ضخامت های دیگر وجود ندارد و این طبق نظر کارفرما مشخص خواهد شد.

ضخامت ورق مصرفی کلاهک کلبه ای به ابعاد آن نیز وابسته است. اگر ابعاد کلاهک پره ای معمولی باشد از ضخامت های یک میل و کمتر استفاده می شود، ولی اگر ابعاد دودکش پره ای بزرگ باشد از ورق با ضخامت بیشتر از یک میل بهره می گیریم.

با توجه به گرم و سرد شدن های متوالی کلاهک پره ای در اثر روشن و خاموش شدن مشعل دیگ های موتورخانه، پوشش رنگ کوره ای برای کلاهک پره ای ضروری می باشد.

نصب کلاهکهای پره ای

کلاهک پره ای به وسیله پیچ و رولپلاک در محل مورد نظر نصب می گردد. این پیچ روی لبه سه سانتی بدنه کلاهک پره ای تعبیه شده است.

ویژگی های کلاهکهای پره ای

از آنجا که گریل های کلاهک پره ای به شکل پرهZ طراحی شده است در نتیجه امکان نفوذ آب برف و باران و ورود حشرات و پرندگان به داخل کلاهک پره ای غیرممکن میشود. کلاهک پره ای از نظر ظاهری جلوه زیبایی می دهد، زیرا با توجه به ظاهر نامناسب انتهای لوله های ونت در بام می توان با تجمیع خروجی تمام لوله های نفت که در کنار هم قرار دارند از کلاهک پره ای استفاده نمود.

از کلاهک کلبه ای می توان برای تخلیه دود و دی اکسید کربن متصاعد شده از شومینه استفاده کرد. کلاهک پره ای برای تامین هوای آزاد و تازه اتاقک دستگاه های هواساز نیز کاربرد دارد. می توان دودکش پره ای را روی بام نصب کرد و هم روی دیوار در نتیجه در تمام سقف ها چه سقف های مسطح و چه سخت های شیبدار قابلیت نصب و استفاده دارد.

اطلاعات تکمیلی کلاهک پره ای

دودکش ژاپنی که عموماً با نام‌های کلاهک کلبه ای، کلاهک ژاپنی ولوور هوارسان متداول شده است، معمولاً در دهانه های خروجی دودکش ها یا نقاط انتهایی لوله های ونت کاربرد دارد.

ساختار کلاهکهای کلبه ای

کلاهک پره ای در همه مدل ها از دو قسمت اصلی تشکیل شده است یک پایه و گریل های خروجی که در همه انواع کلاهک پره ای مشترک است. ارتفاع استاندارد در هر کلاهک پره ای طول ۳۰ سانتیمتر می باشد همراه با چهار گریل. اما هم ارتفاع پایه و هم تعداد گریل ها طبق نظر کارفرما قابلیت افزایش دارند. یعنی با توجه به اندازه نقطه انتهای لوله های ونت و یا دودکش موتورخانه ها می توان طول ارتفاع پایه را در کلاهک پره ای بیشتر از ۳۰ سانت در نظر گرفت و همچنین برای خروج راحت تر گازهای آلاینده از بیش از ۴ گریل روی کلاهک پرده‌ای تعبیه نمود.

دودکش پره ای دارای سطح شیب دار و یا به صورت هلالی طراحی می شود در سطح شیبدار کلاهک پره ای می‌توان آن را به یک شیب و دو شیب طراحی کرد. این بستگی به موانعی دارد که در نقطه محل نصب احتمال  دارد وجود داشته باشد. اگر هیچ مانعی برای نصب کلاهک پره ای وجود نداشته باشد و از چهار طرف آزاد باشد آن گاه از کلاهک پره ای چهار طرفه گریلی استفاده خواهد شد این کلاهک پره ای بیشترین راندمان را به دلیل تعداد بالای گریل ها خواهد داشت.

در پایین ترین نقطه پایه لبه سه سانتی به بیرون یا به داخل تعبیه می گردد که نوع نشیمن در محل مورد نظر را تعیین می نماید.

دودکش کلبه ای را میتوان به صورت گرد نیز طراحی کرد. اما به طور معمول کلاهک پره ای چهارگوش و گونیا دارای استقبال بیشتری می باشد. اما اگر نشیمنگاه یا زیر کار گونیا نباشد باید از الگو و زوایای چهار ضلعی نشیمنگاه تبعیت شود و آن را مطابق شابلونهای پایه طراحی و تولید کرد.

مهمترین موارد برای افزایش راندمان کلاهک پره ای محاسبه ارتفاع پای و تعداد گریل ها می باشد.

جنس کلاهکهای کلبه ای

کلاهک کلبه ای را می‌توان با انواع ورق گالوانیزه ورق روغنی با ضخامت های گوناگون تولیدی کرد. به طور معمول کلاهک پره ای از ورق یک میل روغنی با پوشش رنگ کوره ای الکترواستاتیک ساخته می شود. اما در گروه صنعتی تهویه مارکت هیچ محدودیتی برای ساخت کلاهک پره ای با ضخامت ورق گوناگون و یا ابعاد متنوع وجود ندارد و کلاهک پره ای طبق نظر کارفرما ساخت خواهد شد.

اگر ابعاد کلاهک پره ای معمولی باشد از ورق با ضخامت ۱ میل استفاده میشود. در این صورت برای اتصال قسمت های مختلف کلاهک پره ای از اتصال نقطه جوش بهره می گیریم. اما اگر ابعاد کلاهک پره ای بزرگتر از حالت معمول باشد باید از ورق با ضخامت بیش از یک میل استفاده کرد. در این صورت برای اتصال قطعات کلاهک پره ای از اتصال جوشکاری کمک گرفته می‌شود.

همانطور که در بالا نیز اشاره شد تمام سطوح داخلی و خارجی کلاهک پره ای توسط رنگ پودری الکترواستاتیک پوشش داده شده و به مشتری تحویل داده میشود. پس از پاشیدن رنگ پودری الکترواستاتیک روی تمام سطوح کلاهک پره ای این محصول درون کوره قرار گرفته و در اصطلاح پخته می شود. رنگ کوره ای الکترواستاتیک دارای مزیت های بسیار بالایی است. چون با توجه به سرد و گرم شدن های متوالی کلاهک پره‌ای در اثر روشن و خاموش شدن مشعل دیگ های موتورخانه احتمال استهلاک زودرس این محصول وجود دارد. با این کار عمر مفید کلاهک پره ای را بالا می بریم. همینطور از آنجایی که رنگ الکترواستاتیک دارای کد های متنوع می باشد کارفرما این امکان را دارد تا کد مورد نظرش را متناسب با محیط انتخاب نماید.

مشخصات تکمیلیِ دودکش ژاپنی یکطرفه

این کلاهک پره ای از سه طرف محدود و از یک سو بدون مانع می باشد که این مقطعِ بدون مانع با پره های این کلاهک تجهیز می شود و دقیقا به همین خاطر به این کلاهک پره ای، کلاهکِ یکرفه اطلاق می شود. دودکش کلبه ای یکطرفه به لحاظ تخلیه ی دود و آلاینده نسبت به انواع دیگرِ کلاهک پره ای مثل کلاهک پره ای دوطرفه،سه طرفه و چهارطرفه دارای معبر خروجِ کمتری می باشد.به همین دلیل باید تعداد پره ها یا گریل های خروج های کلاهکهای کلبه ایِ یکطرفه را به میزان متناسب و لازم افزایش داد تا به راحتی و بدون تراکم آلاینده در درون محفظه آن به سمت بیرون هدایت نمود.ارتقای ارتفاع پایه کلاهک پره ای یکطرفه،در امکان تخلیه ی کامل آلاینده در کلاهک پره ای یکطرفه،کمک شایانی می کند.پس در واقع افزایش ارتفاع پایه کلاهک پره ای و نیز افزایش پره های کلاهک پره ای یکطرفه، دو عامل در افزایش راندمان مکش و تخلیه ی کلاهک پره ای یکطرفه محسوب می شوند.

برای ساخت دودکش پره ای یکطرفه از چند نوع متریال می توان بهره گرفت. از جمله ورق روغنی، سیاه،گالوانیزه،آلومینیوم،استیل می توان این مدل کلاهک پره ای را تولید نمود.علاوه بر تنوعِ متریال در ساخت کلاهک پره ای یکطرفه می توان به تنوعِ ضخامتِ ورقِ مصرفی در تولید این کلاهک پره ای اشاره نمود.بطور مثال این کلاهک پره ای در ضخامت های ۰.۴ میل تا ضخامت های ۲ و حتی ۳ میل هم قابل ساخت می باشد.برای ساخت کلاهک پره ای یکطرفه در ضخامت های پایین از دستگاه نقطه جوش استفاده می شود. اما در ضخامت های بالاترِ ورق، برای تولید کلاهک پره ای یکطرفه لزوما باید از جوش co2استفاده نمود تا اتصالات بطور کامل انجام پذیرد و استحکام کلاهک پره ای بطور کامل تضمین گردد.

در مواردی که دودکش کلبه ای یکطرفه از ورق سیاه یا روغنی ساخته شود برای محافظت ساختار کلاهک پره ای یکطرفه از پوشش رنگ کوره ای الکتروستاتیک استفاده می شود تا احتمال استهلاک به حداقل برسد.از آنجا که در تخلیه ی دودِ دوکش ها و موارد دیگر که آلاینده ها، با حرارت و برودت از رایزر به سمت بیرون هدایت می شوند،به همین دلیل و امکانِ سرد و گرم شدنِ کلاهک پره ای یکطرفه باعث تعرق می شود و این تعرق در اکسید شدنِ ساختارِ ورقِ دودکش کلبه ای اثرِ نامطلوب گذاشته و باعث استهلاک زودرس در ساخت کلاهک پره ای می شود.برای رفع این معضل و افزایش طول عمر مفید کلاهک پره ای یکطرفه لزوما بر روی تمامیِ سطوح داخلی و بیرونیِ دودکش ژاپنی یکطرفه در تمام انواع مَتریال و ورق،از جمله روغنی،سیاه، گالوانیزه و حتی آلومینیوم از پوشش رنگ کوره ایِ الکتروستاتیک استفاده می گردد.

البته شایان ذکر است در صورتیکه آلاینده های خروجی از رایزرِ دودکش از نوع بخارات اسیدی و خورنده باشند لزوما و قطعا باید از ورق استیل در عیار ۳.۴ و حتی ۳۱۶ استفاده نمود تا سیستم دودکش و کلاهک پره ای در تحلیه آلاینده دارای بیشترین زمان برای کاربرد و استفاده داشته باشند.

بررسی مشخصات تکمیلی کلاهک پره ای دوطرفه

این کلاهک بنا به محدودیت های محلی لزوما از دو سو قابلیت رهایش دود یا آلاینده دارد و به همین دلیل به آن دودکش پره ای دوطرفه اطلاق می شود. در این نوع کلاهک پره ای نیز که محدودیت تخلیه داریم، به لحاظ میزانِ ارتفاع پایه و تعداد پره ها باید از حد استاندار بیشتر عمل کنیم تا محدودیت این دودکش پره ای که از دوجانب وجود دارد جبران گردد.ساخت کلاهک پره ای دوطرفه عموما در جاهایی که خروجیِ آلاینده ی رایزر از گوشه دیوار باشد اتفاق می افتد.در این موارد برجستگیِ پره های محیطیِ کلاهک پره ای مانع از نصب آن بصورت چهارطرفه می شود و به ناچار باید تعداد پره ها یا گریل های کلاهک پره ای را دوبرابر کنیم و آن را بصورت دوطرفه مورد کاربرد قرار دهیم.از آنجا که ارتفاع استنداردِ پایه ی کلاهک پره ای در نمونه ی ۴ طرفه، ۳۰ سانتیمتر می باشد این ارتفاع بدر کلاهک پره ای دوطرفه باید حداقل ۶۰ سانتیمتر در نظر گرفته شود تا محفظه انتظارِ تخلیه ی کلاهک پره ای دوطرفه،قدرت تنفس لازم برای ایجاد تعادل در زمینه تخلیه را پیدا کند.

به لحاظ مَتریال نیز این کلاهک پره ای را می توان از انواع ورق روغنی، سیاه،گالوانیزه،آلومینیوم و حتی استیل در موارد خاص تولید نمود.برای جلوگیری از استهلاک زودرس در مواردی که از ورق روغنی،سیاه، گالوانیزه و آلومینیوم برای ساخت کلاهک پره ای دوطرفه استفاده می شود باید کلیه سطوح داخلی و بیرونی این کلاهک پره ای بطور کامل بصورت دورورنگ با رنگ کوره ای الکتروستاتیک پوشش داده شود تا در زمان گرم و سرد شدنِ ساختار کلاهک پره ای و ایجاد حالت تعرق،آسیبی به ساختار کلاهک پره ای وارد نیاید.ضخامت کلاهک پره ای تولیدی این شرکت عموما حداقل از یک میلیمتر به بالا می باشد تا طول عمرمفید کلاهک پره ای بالا باشد و کاربر مجبور نباشد در زمان کم الزام به تعویض یا تعمیر کلاهک پره ای پیدا کند.

دودکش کلبه ای دوطرفه برای مکش و تخلیه ی دودِ سیستم های گازسوز از جمله مشعل های موتورخانه،شومینه ها،آبگرمکن و پکیج های گازی و نیز در تخلیه لوله های ونت ساختمان ها بعنوان کلاهکِ پوشش دهنده ی رایزر مورد کاربرد قرار می گیرد.

این محصول از جمله کلاهکهای مطمئن به لحاظ آببندی و عدم نفوذ اب باران و برف می باشد.علاوه بر این حالت پره Z که در ساختار گریل های این کلاهک پره ای ایجاد شده به گونه ای منطم و در فواصل استاندارد بر روی تعبیه شده اند که از نفوذ هرگونه گردوغبار یا ریزگرد از بیرون به محفطه ی داخلیِ کلاهک پره ای جلوگیری می کند.علاوه برای این موارد ساختارِ چینشِ پره های این کلاهک پره ای طوری طراحی و اجرا می شود که از ورود حشرات موذی یا حتی پرندگان کوچک جلوگیری می شود.

دودکش کلبه ای دوطرفه را هم می توان بر روی سطوح صافِ بام و هم سطوح شیبدار و حتی روی دیوار نصب و تعبیه نمود.

برای زیبایی نمای محیط و تناسب ساختار کلاهک پره ای با محیط اطراف از انواع کدرنگ می توان بهره گرفت تا بیشترین هارمونیِ محیطی را بوجود آورد.

در مواردی که آلاینده از نوع اسیدی یا خورنده باشد لزوما باید از ورق استیل با عیار ۳۰۴ و ۳۱۶ برای ساخت کلاهک پره ای دوطرفه بهره جست.

اگر در محل نصب کلاهک پره ای از سه طرف هیچ مانعی وجود نداشته باشد و صرفاً از یک سو مانعی مانند دیوار وجود داشته باشد از کلاهک پره ای سه طرفه استفاده می کنیم. در این حالت بالاجبار دود های آلاینده از لوله های خروجی ونت از سه طرف خارج می‌شوند. به همین دلیل برای عدم اختلال در عملیات تخلیه هوای داخل کلاهک پره ای باید تعداد بیشتری گریل روی کلاهک پره ای تعبیه نمود.

کلاهک پره ای سه طرفه رامی توان از ورق گالوانیزه روغنی سیاه رنگی و نیز ورق استنلس استیل ساخت. اگر دود خروجی از لوله های ونت خورنده باشد، برای جلوگیری از عدم استهلاک کلاهک پره ای از ورق استیل با عیار ۳۱۶ استفاده می شود تا عمرمفید کلاهک پره ای بالارود. ولی اگر از ورق روغنی یا سیاه برای ساخت کلاهک پره ای استفاده شود حتماً باید از رنگ کوره ای الکترواستاتیک برای پوشش تمام سطوح داخلی و خارجی کلاهک پرده ای استفاده نمود.

در صورتی که کلاهک پره ای سایز معمولی یا کوچک داشته باشد از ورق یک میل برای ساخت آن استفاده می شود. اما اگر ابعاد کلاهک پره ای بزرگتر باشد بدیهی است که ضخامت ورق مصرفی نیز افزایش خواهد یافت. از کلاهک پره ای برای کلاهک دودکش هود های صنعتی، موتورخانه ها، شومینه منزل، آبگرمکن گازی و نفتی، لوور هوارسان اتاق دستگاه های هواساز و آسانسور استفاده می شود.

دودکش کلبه ای سه طرفه نیز مانند انواع دیگر کلاهک پره ای دارای ارتفاع استاندارد ۳۰ سانت و چهار گریل در هر سمت می باشد. شایان ذکر است که در گروه صنعتی تهویه مارکت ساخت کلاهک پره ای با هر ارتفاعی و هر تعداد گریلی امکان پذیر خواهد بود. پره های Zشکل کلاهک پره ای باعث می گردد آب باران یا برف به داخل آن نفوذ پیدا نکند.

اگر کلاهکهای پره ای  را در سطح صاف نصب کنیم باید در پایین کلاه بغل ایجاد کرد و روی این به جای پیچ تعبیه نمود تا به این وسیله به سطح صاف نصب شود. ولی اگر بخواهیم کلاهک پره ای را روی حجم چهارگوش نصب نماییم نیازی به لبه در پایین کلاهک پره ای نداریم و به جای آن از یک نبشی در ارتفاع ۵ تا ۱۰ سانتی قسمت داخلی پایه کلاهک پرده ای استفاده می نماییم تا هنگام داخل شدن پایه کار در داخل کلاهک پره ای سه طرفه کلاهک پره ای بیش از حد بر روی آن سوار نشود و قسمت تجمیع دود در پایه کلاهک بیش از اندازه کوچک نگردد.

 تاج کلاهک پره ای سه طرفه به صورت یک شیب مسطح، دو شیب مسطح، یا دوشیب قوس دار تولید می شود. همانطور که در بالا اشاره شد هیچ محدودیتی در ساخت کلاهک پره ای در ابعاد مختلف وجود ندارد. تمام سطوح داخلی و خارجی کلاهک پره ای به وسیله رنگ پودری الکترواستاتیک پوشش خواب داده خواهد شد و سپس درون کوره قرار خواهد گرفت.

مشخصات تکمیلی کلاهک پره ای چهار طرفه

دودکش ژاپنی چهار طرفه کاملترین نوع کلاهک پره ای میباشد. زیرا به صورت چهار وجهی در تمام ابعاد قابلیت تعبیه پره های مکش و تخلیه هوا در آن وجود دارد و این باعث می‌شود بیشترین راندمان مکش در انواع کلاهک پره ای مربوط به کلاهک پره ای چهار طرفه باشد.

در نتیجه این گونه می توان گفت که به دلیل عدم وجود مانع در چهار طرف ایت محصول این قابلیت به وجود می آید تا از تمام وجوه ممکن وظیفه تخلیه دود و آلاینده توسط کلاهک پره ای انجام شود.

کلاهکهای ژاپنی چهار طرفه را می توان از ورق روغنی، سیاه، گالوانیزه، رنگی و استنلس استیل ساخت. باید خاطرنشان شد که اگر دود یا بخار خارج شده از کلاهکهای پره ای خورنده و اسیدی باشد از ورق استیل با عیار مختلف استفاده میشود.

حال اگر از ورق روغنی یا سیاه برای ساخت کلاهک پره ای استفاده شود جهت جلوگیری از استهلاک زودرس و افزایش طول عمر مفید کلاهک پره ای روی تمام سطوح داخلی و خارجی این محصول رنگ پودری الکترواستاتیک پاشیده می شود و کلاهک پره ای درون کوره قرار می گیرد. پوشش رنگ کوره ای باعث می‌شود تا کلاهک پره ای چهار طرفه در برابر فرسایش جوی آب برف و باران مقاومت بالایی به دست آورد.

در صورت عدم استفاده از پوشش رنگ کوره ای الکترواستاتیک روی کلاهک این محصول در مدت زمان محدود به دلیل گرم و سرد شدن های متوالی و همچنین بارش برف و باران دچار استهلاک زودرس و غیرقابل استفاده می شود.

ضخامت ورق مصرفی جهت ساخت کلاهک پره ای چهار طرفه برای ابعاد متوسط و پایین یک میلی متر و برای ابعاد بزرگ‌تر بیش از یک میلیمتر می باشد. بدیهی است که هر چه سایز کلاهک پره ای چهارطرفه افزایش یابد  ضخامت ورق مصرفی نیز افزایش می‌یابد.

موارد استفاده از دودکش پره ای چهارطرفه می‌توان به تخلیه آلاینده و دود داکتهای دودکش موتورخانه شومینه هود صنعتی آبگرمکن ها و نیز هواکشهای ونت تاسیسات اشاره کرد. همچنین از کلاهک پره ای چهارطرفه به عنوان لوور هوارسان اتاق آسانسور و هواساز نیز استفاده می‌شود.

ساختار کلاهک پره ای چهار طرفه متشکل از یک پایه ۳۰ سانتی و تعداد ۴ گریل در هر بُعد می باشد. پس می‌توان گفت کلاهک پره ای چهار طرفه به صورت استاندارد دارای یک پایه به ارتفاع ۳۰ سانتیمتر می باشد و تعداد گریل ها چهار پره است. گروه صنعتی تهویه مارکت این افتخار را دارد که می‌تواند کلاهک پره‌ ای چهار طرفه را در هر سایز و با هر ارتفاع پایه ای و تعداد گریل های بیشتر تولید کند و به کارفرما ارائه نماید.

ساختار پره ها در کلاهک پره ای چهار طرفه طوری طراحی و خمکاری شده است که امکان ورود آب باران و برف گرد و خاک و نیز حشرات و پرندگان به صفر می‌رسد. در واقع می‌توان گفت ساختار کلاهک پره ای چهار طرفه ساختاری ضد آب می باشد.

در سه سانتی متری پایین پایه کلاهکهای کلبه ای لبه ای ایجاد می کنیم. در هنگام نصب به سطح صاف یا سکوی بام پیچ می‌شود و در محل مورد نظر تعبیه می گردد. ولی اگر قرار باشد کلاهک پره ای چهار طرفه روی سکوی مکعبی نصب گردد نیاز به این لبه نیست و از یک نبشی در داخل پایه کلاهک پره ای  استفاده می شود که نقش ترمز را ایفا می‌کند. تاج کلاهک پره ای به صورت یک شیب مسطح دو شیبه مسطح و قوس دار طراحی و ساخته می شود.

درباره کلاهک پره ای بیشتر بدانیم

همانطور که پیشتر اشاره کردیم کلاهک پره ای در دهانه های خروجی دودکش موتورخانه ها و در نقطه انتهایی لوله های ونت در پشت بام مورد استفاده قرار خواهد گرفت. ساختار کلاهک پره ای از دو قسمت اصلی از جمله پایه و گریل خروجی هوا تشکیل می شود.

جنس ورق مصرفی جهت ساخت کلاهک پره ای، ورق روغنی و همچنین ورق گالوانیزه می باشد. ضخامت ورق مصرفی جهت ساخت کلاهک پره ای بیشتر از ورق یک میل است. کلاهک پره ای توسط رنگ الکترواستاتیک پوشش داده شده و این از مزیت‌های این محصول می باشد، زیرا هم مطابق رنگ محیط و طبق نظر کارفرما رنگ میشود و هم طول عمر مفید این محصول افزایش می یابد.

 با این حال باید به این موضوع اشاره کرد که هیچ محدودیتی بابت ساخت کلاهک پره ای با ضخامت های گوناگون و یا ابعاد مختلف و تعداد گریل های متنوع در گروه صنعتی تهویه مارکت وجود ندارد.

به طور استاندارد کلاهک پره ای از یک پایه ۳۰ سانتی متری و ۴ پره تشکیل شده است. البته می توان هم ارتفاع پایه و هم تعداد پره‌ها را افزایش داد. سقف کلاه ک پره ای به صورت متنوع از قبیل یک شیب، دو شیب و همچنین به صورت هلالی قابلیت ساخت دارد. در پایین ترین نقطه پایه کلاهکهای کلبه ای لبه ای سه سانتی به بیرون یا به داخل تعبیه خواهد شد که نوع نشیمن کلاهک پره ای را در محل مورد نظر مشخص می نماید. این محصول توسط پیچ و رولپلاک در مکان مشخص شده نصب میشود.

گریل های تعبیه شده روی پایه دودکش پره ای به گونه ای است که امکان نفوذ آب باران یا برف به فضای داخلی و زیر این کلاهک پره ای به صفر می‌رسد و در نتیجه به هیچ عنوان نیازی به استفاده از چسب یا مواد آب بندی وجود ندارد.

چنانچه دودکش ژاپنی از چهار وجه آزاد باشد و مانعی از قبیل دیوار در اطراف آن وجود نداشته باشد می توان این محصول را چهار طرفه ساخت، اما اگر مانعی وجود داشته باشد کلاهک پره ای به صورت دو یا سه طرفه ساخته می شود.

اگر دودکش ژاپنی برای مکیدن دود دودکش هایی استفاده شود که حرارت لوله های آن بسیار بالا است، جهت عدم استهلاک زودرس کلاهک پره ای حتماً باید از ورق ضخیم با رنگ کوره ای نسوز استفاده شود.

 از آنجا که طراحی گریل های کلاهک پره ای به شکل پره Z طراحی شده است، امکان نفوذ گرد و غبار و ریزگرد آب باران و برف و دیگر آلاینده ها به درون ساختار این محصول وجود ندارد.

اگر برای ساخت کلاهکهای کلبه ای از ورق با ضخامت یک میل و کمتر استفاده شود، برای اتصال قطعات مختلف کلاهک پره ای از نقطه جوش استفاده میشود. ولی اگر کلاهک پره ای با ورق ضخامت بیش از یک میل ساخته شده باشد از اتصال جوش جوشکاری بهره می جویم.

 تعداد گریل های کلاهک پره ای بستگی به فشار خروجی دود یا آلاینده از لوله های دودکش دارد.

کلاهک پره ای را هم می‌توان به صورت چهار گوش و هم می‌توان به صورت گرد طراحی و ساخت. این محصول به راحتی در سقف های مسطح و شیب دار قابلیت نصب و کاربرد دارد.

هنگام رنگ آمیزی دودکش پره ای باید به این نکته توجه داشت که تمام سطوح داخلی و بیرونی این محصول آغشته به رنگ باشد، زیرا گرم و سرد شدن های متوالی کلاهک پره ای باعث میشود که این محصول دچار استهلاک زود هنگام شود. اما وقتی از رنگ کوره ای الکترواستاتیک استفاده میکنیم طول عمر کلاهک پره ای را افزایش خواهیم داد.

محاسبه ارتفاع پایه و تعداد پره های کلاهک کلبه ای از مهمترین عوامل افزایش راندمان کلاهک پره ای در تخلیه دود و موارد دیگر می باشد.

 برچسب های مرتبط:

کلاهک ژاپنی

کلاهک آلمانی

کلاهک گردان

کلاهک اچ

تهویه فراز

===========================================================================================

کلاهک پره ای

این کلاهک عموماً در دهانه ی خروجیِ دودکش موتورخانه ها و همچنین در نقطه ی انتهاییِ لوله های وِنت در بام ساختمان ها مورد کاربرد دارد.

ساختار کلاهک پره ای از دو قسمت اصلی از جمله پایه و گریل های خروجیِ  هوا تشکیل شده است.

کلاهک پره ای با انواع ورق(ورق روغنی،ورق گالوانیزه) با ضخامت های گوناگون قابل ساخت است.

عموما کلاهک پره ای از ورق یک میل روغنی با پوشش رنگ کوره ای پودری استاتیک ساخته می شود.اما منعی در تعیینِ نوع ورق ،ضخامت و یا ابعاد کلاهک پره ای وجود ندارد و کلاهک پره ای دقیقاً بر اساس در خواست مشتری ساخته و تحویل می شود.

ارتفاعِ استانداردِ پایه ی دودکش کلبه ای 30 سانتی متر و تعدادِ پره ها یا گریل های این محصول ،چهار پره است.اما مجددا ً قابلِ توضیح است که منعی در اندازه و ارتفاع پایه ی کلاهک پره ای و تعداد پره ها،وجود ندارد.

سقف کلاهک پره ای بصورت متنوع از قبیلِ “یک شیب”،”دوشیب” و همچنین بصورتِ هلالی قابل طراحی و ساخت است.

در پایینترین نقطه ی پایه ی کلاهک پره ای ، لبه ای سه سانتی به بیرون یا به داخل تعبیه می شود که نوعِ نشیمنِ کلاهک پره ای را در محل مورد نظر تعیین می کند.

طریقه نصب کلاهکهای کلبه ای نیز بصورت پیچ-رولپلاک است که با پیچ کردنِ لبه ی سه سانتیِ کلاهک پره ای به محلِ نشیمن کارِ نصب انجام می یابد.

با توجه به ساختارِ پره ای یا گریلیِ دودکش ژاپنی ،امکان نفوذ آب باران یا برف به فضای داخلی و زیرینِ کلاهک پره ای به صفر می رسد و در واقع ساختار کلاهک پره ای به گونه ای است به خودیِ خود راه نفوذ آب را از بیرون به داخل مسدود کرده و به هیچ عنوان نیازی به استفاده از چسب یا مواد، برای آببندی نیست.

اگر کلاهک پره ای از چهار وجه یا چهار بُعد آزاد باشد و موانعی از قبیل دیوار یا موارد دیگر وجود نداشته باشد،آنرا بصورت چهارطرف گریلی می سازند.اما اگر در اطراف کلاهک پره ای ، یک یا دو طرف دیوار وجود داشته باشد، کلاهک پره ای را بصورت دو یا سه طرفه می سازند.

معمولا کلاهک پره ای بصورت چهارگوش و گونیا ساخته می شود،اما در مواردی که نشیمن گاه یا زیرکارِ کلاهک پره ای ناگونیا(قناس) باشد باید از الگو و زوایایِ چهارضلعیِ نشیمن گاه تبعیت نمود و دودکش ژاپنی را مطابق شابلونِ پایه ساحت.

در دودکشهایی که حرارت لوله های آن بالا است برای عدم استهلاک زودرسِ کلاهک پره ای لزوماً باید از ورق ضخیم ،با رنگ کوره ای نسوز استفاده نمود.

از جمله کاربردهای دودکش کلبه ای جهت تخلیه ی دود و دی اکسیدکربنِ متساعد شده از شومینه است.

کلاهک پره ای در دهانه های خروجیِ دودکش هودهای صنعتی و خانگی نیز مورد استفاده قرار می گیرد.

با توجه به ساختارِ موازی و گریلیِ پره های کلاهک پره ای که به شکلِ پره Z طراحی شده است،امکان نفوذ گردو غبار،ریزگرد،آب باران و برف و دیگر آلاینده ها به درون ساختار کلاهک پره ای از بین می رود.

باتوجه به ظاهرِ غیرشکیلِ انتهای لوله های ونت در بام، می توان با تجمیع خروجیِ تمام لوله های وِنتی ک۶ در کنار هم قرار دارند و جانماییِ آنها در داخلِ پایه ی کلاهک پره ای ،جلوه ای زیبا در بام ایجاد نمود.

اگر ابعاد کلاهک پره ای معمولی باشد و از ورق با ضخامتهای یک میل و کمتر استفاده گردد،جهت نقاط اتصالِ اجزای کلاهک پره ای از اتصال نقطه جوش و اگر ابعاد کلاهک پره ای بزرگ باشد و از ورق با ضخامت های بیشتر از یک میل استفاده گردد،از اتصال جوشِ جوشکاری استفاده می شود.

تعداد پره های کلاهک پره ای بنا به فشار خروجیِ دود یا آلاینده از لوله های دودکش وابسته است.

کلاهک پره ای در تمام سقف ها از جمله سقف های مسطحِ معمولی و سقف های شیبدار به راحتی قابل نصب و کاربرد است.

دودکش ژاپنی هم بصورت چهارگوش و هم بصورت گرد با پره های گرد قابل ساخت و کاربرد است.

با توجه به سردوگرم شدنهای متوالیِ کلاهک پره ای در اثر روشن و خاموش شدنِ مشعل دیگ های موتورخانه، استفاده از پوشش رنگ کوره ای در پشت و روی کلاهک پره ای از جمله ضروری ترین مواردی است که باید رعایت گردد.

از کلاهک پره ای برای تامین هوای آزاد و تازه ی اتاقکِ دستگاههای هواساز نیز قابل استفاده است.

کلاهک پره ای در روی بام،دیوار و حتی نمای ساختمان قابل نصب و کاربرد است.

محاسبه ی ارتفاع پایه و تعداد پره های کلاهک پره ای از مهمترین عوامل افزایش راندمان کلاهک پره ای در تخلیه دود و مواردِ دیگرِ کاربردیِ این محصول است.

اطلاعات عمومی در مورد کلاهک های بام

از شایعترین و زیباترین کلاهکها که می توان نام برد کلاهک پره ای است. کلاهک پره ای با پره های گریلی و طبقاتیِ موزون که به میزان دلخواه می توان تعدادِ آنها را افزایش داد. پره های ‌Z شکلِ هر لایه از پره های کلاهک پره ای طوری طراحی و تعبیه شده است که از نفوذِ هرگونه آب باران،برف و حتی گردوخاک به داخل کلاهک جلوگیری می کند.فاصله استانداردِ پره های کلاهک پره ای از هم به میزان ۵ سانتیمتر از همدیگر است.زیرا در صورت بیشتر شدنِ فاصله های کلاهک پره ای از هم، امکان ورود و نفوذ اب،گردوخاک و حتی پرندگانِ کوچک جُثه به داخل بدنه ی کلاهک پره ای بوجود می آید.از طرفی درصورتیکه فواصل پره های کلاهک پره ای از میزان استاندارد کمتر باشد امکان تخلیه و خروج هوا با اختلال روبرو گشته و در اصطلاح کلاهک پره ای خفه می کند.لذا رعایت فاصله های استانداردِ پره های کلاهک پره ای از لزومات است.

ارتفاع پایه کلاهک پره ای به تناسب میزان هوای خروجی از کلاهک پره ای بستگی دارد،بدیهی است هرچه فشار و میزان هوای خروجی بیشتر باشد ارتفاع پایه نیز باید ارتقا یابد تا میزان هوای لوله های دودکش بتواند در آن برای تخلیه، آماده خروج شود.از ارتفاع پایه مهمتر موضوع تعداد پره های کلاهک پره ای است که در اینجا نیز اگر تعداد این پره ها بر اساس استاندارد تعبیه شود،خروج و تخلیه دود و آلاینده از کلاهک پره ای به سهولت امکانپذیر می شود.

اگر قرار باشد کلاهک پره ای در روی سطح مسطح در بام تعبیه گردد باید بر لبه ی پایینیِ کلاهک پره ای به میزان سه سانتیمتر لبه تعبیه نمود تا در زمان نصب کلاهک پره ای از آن لبه ها برای پیچ کردن و تثبیت کلاهک پره ای بر روی سطح صاف استفاده نمود و با ایجاد سوراخ در این لبه سه سانتی آنرا در وجوهِ چهارگانه به سطح متصل نمود.

درصورتیکه دودکش کلبه ای بر روی سکو یا دیوارِ چهارگوش باید نصب شود باید به ابعاد پایه ی آن به میزان یک تا یک و نیم سانت افزود تا پایه بصورت اُوِرلَپ روی آن پایه ی مکعبی سوار شود.برای جلوگیری از بیش از حد پایین رفتنِ کلاهک پره ای باید داخل کلاهک پره ای از نبشی بعنوان ترمز استفاده نمود. فاصله ی این نبشی یا ترمز از پایینِ کلاهک پره ای بسته به ابعاد مکعب و طولِ پایه ی کلاهک پره ای می توانداز ۵ تا ۱۰سانت متغیر باشد.

ساختار کلاهِ کلاهک کلبه ای بصورت اَشکال گوناگون از قبیلِ”یک شیب”، “دوشیب” و”قوسدار” قابل طراحی و ساخت است.

برای ساخت کلاهک پره ای از انواع ورق از قبیل روغنی،سیاه،گالوانیزه، رنگی و حتی گاهی از استیل برای مصارف خاص می توان استفاده نمود. بدیهی است برای استحکام و دوام بیشتر هرچه ضخامتِ ورق کلاهک پره ای بیشتر باشد عمرمفید آن نیز بالاتر می رود.

با توجه به سردوگرم شدنهای متوالیِ دودکش کلبه ای در زمان کاربرد و احتمال استهلاکِ زودرسِ کلاهک پره ای ،در صورت استفاده از ورق روغنی یا سیاه در ساخت کلاهکهای پره ای ،لزوماً باید در سطوح بیرونی و داخلیِ آن از ضدزنگ و رنگ کوره ای استفاده نمود تا کلاهک پره ای در زمان بیشتری قابل بهره وری و استفاده باشد و دیرتر دچار استهلاک گردد.

لازم به ذکر است از کلاهک پره ای هم برای تخلیه دودِ دودکش موتورخانه، هم برای خروج هوای لوله های ونت و هم برای دیگر آلاینده ها به تناسب استفاده می شود.اگر از کلاهک پره ای برای مصارفی غیر از دودکش استفاده شود،کاربردِ ورق ضخیم برای ساخت کلاهک پره ای توصیه نمیگردد.

اطلاعات تکمیلی کلاهک کلبه ای

براساس گفته های قبلی کلاهک پره ای در اَشکال مختلف قابل تولید و استفاده است که به تفصیل به انواع ان اشاره و در مورد هر مدل توضیح کافی ارایه خواهد گردید.

انواع کلاهک پره ای عبارتست از:

۱-کلاهک پره ای یکطرفه.

۲- کلاهک پره ای دوطرفه.

۳- کلاهک پره ای سه طرفه.

۴- کلاهک پره ای چهارطرفه.

۵- کلاهک پره ای چند وجهی.

۶- کلاهک پره ای قِناس یا فارسی بُر.

۷- کلاهک پره ایL شکل.

۸- کلاهک پره ای گرد.

۹- کلاهک پره ای سرتخت.

اکنون به توضیحات تفصیلی در مورد هریک از اَشکال کلاهک پره ای می پردازیم:

الف- کلاهک کلبه ای یکطرفه:

هر گاه در سه طرفه ابعاد پایه ی کلاهک پره ای مانع یا دیوار یا هر نوع مورد مزاحمی وجود داشته باشد که مجبور به ایجاد گریل ها در یک بُعد کلاهک پره ای شویم،مجبور به استفاده از کلاهک پره ای یکطرفه می شویم. در مدل کلاهک پره ای یکطرفه لزوماً بام کلاهک پره ای به صورت یک شیبه قابل اجرا است.کلاهک پره ای یکطرفه برای مواردی چون تخلیه دود موتورخانه،شومینه،بخاری گازی،ابگرمکن و نیز تخلیه ی هوای لوله های وِنت و همچنینی تامین هوای آزاد اتاق هواساز قابل کاربرد است.باتوجه به کاراییِ کمِ این کلاهک پره ای در میزانِ تخلیه آلاینده از داخل حجم خود،لذا توصیه می شود تعداد پره های دودکش پره ای نسبت به اَشکال دیگر متعددتر باشد تا عملیات تخلیه و مکش لوله های دودکش و ونت به آسانی و سهولت انجام پذیرد.

جنس دودکش کلبه ای یکطرفه نیز از انواع ورق گالوانیزه،روغنی،سیاه و حتی استیل قابلیت ساخت دارد.

ضخامت ورق مصرفی جهت ساخت کلاهک پره ای بنا به کاربریِ کلاهک پره ای ،متنوع است.اما بنا به ابعادِ کلاهک پره ای  اگر بخواهیم ضخامت ورق کلاهک پره ای را تعیین کنیم در ابعاد متوسط به پایین عموما از ورق یک میل و کمتر، و در ابعاد بزرگ تر از ورق یک میل به بالا استفاده می شود.اگر از ورق روغنی یا سیاه در ساخت کلاهک پره ای یکطرفه استفاده گردد پوشش رنگ کوره ای بر سطح کلاهک پره ای لازم و ضروی است.

ارتفاع پایه ی کلاهک پره ای یکطرفه در حالت استاندارد ۳۰ سانتیمتر است که بنا به ضروت، امکانِ کاهش یا افزایشِ پایه کلاهک پره ای یکطرفه به سهولت وجود دارد.

تعداد پره های کلاهک پره ای یکطرفه نیز در حالت معمولی به تعداد ۴ پره است که تعداد پره های این کلاهک پره ای نیز به راحتی قابل افزاش است.

در صورتیکه دودکش کلبه ای یکطرفه در جای صاف و مسطح باید نصب شود،بر محیط پایه کلاهک پره ای یک لبه ۳ سانتی ایجاد می شود.

دودکش کلبه ای یکطرفه را می توان روی سقف مسطح،سقف شیبدار و حتی روی دیوار نیز نصب نمود.

بامِ کلاهک پره ای را نیز می توان بصورت شیبدارِ مسطح و نیز بصورت قوسدارِ یکطرفه اجرا نمود.

پره های Z شکل کلاهک پره ای یکطرفه با فاصله های یکنواخت و منظم باعث عدم نفوذ آب و گردوخاک به داخل محوطه ی کلاهک پره ای می شود.

اگر قرار باشد کلاهک پره ای یکطرفه بر روی حجم چهارگوش سوار شود از ایجاد لبه به بیرون بر پایینِ پایه ی کلاهک خودداری می شود و در عوض یک نبشی L شکل در دورتادورِ پنج سانتیِ پایه کلاهک نصب می شود که بصورت ترمز عمل کند و از تداخل بیش از حدِ کلاهک پره ای و پایه ی چهارگوش جلوگیری کند.

مثل تمام مدلهای مختلفِ کلاهک پره ای ، کلاهک پره ای یکطرفه نیز در تمام ابعاد و در تمام ضخامت های ورق قابل تولید است و منعی در ساخت ابعاد و ضخامت برای کلاهک پره ای یکطرفه وجود ندارد.

ب- کلاهک پره ای دوطرفه:

هر زمان که در دو سوی پایه کلاهک پره ای مانعی مثل دیوار یا هر مانع دیگری وجود داشته باشد اجباراً موظف به استفاده از کلاهک پره ای دوطرفه هستیم. علت نامگذاریِ این کلاهک پره ای به نام دوطرفه نیز همین موضوع است که صرفاً می توانیم در دو وجهِ آن پره های کلاهک پره ای را تعبیه و ایجاد نماییم.

برای ساخت کلاهک پره ای دوطرفه می توان از جنس ورق ورق روغنی، سیاه، گالوانیزه،رنگی و گاهی از ورق استیل استفاده نمود.(در صورتیکه دودها و مواد آلاینده ی لاینِ دودکش از مواد اسیدی یا خورنده باشد،برای جلوگیری از استهلاکِ زودرس از جنس استیلِ با عیار ۳۱۶) برای بدنه کلاهک پره ای استفاده می شود.

ضخامت ورق کلاهک پره ای دوطرفه بسته به ابعاد کلاهک پره ای متفاوت است.در ابعاد یا قطرهای پایین از ورقهایی با ضخامت یک میل و کمتر، برای کلاهک پره ای با ابعاد بزرگ نیز از ورقهایی با ضخامت بالاتر(ضخامت یک تا پنج میل) استفاده می شود.

موارد کاربرد کلاهک پره ای دوطرفه در مکش و تخلیه ی دودِ لوله های دودکشِ موتورخانه ها،آبگرمکن ها،شومینه ها،بخاری های گازی و نیز تخلیه هوای لوله های وِنت در بام، همچنین کلاهک کلبه ای دوطرفه بعنوان لوور هوارسان به اتاق های دستگاههای هواساز یا اتاقک آسانسور نیز قابل استفاده است.

در حالت عادی و استاندارد برای پایه دودکش کلبه ای دوطرفه ارتفاع ۳۰ سانت کفایت می کند،اما در مواردی که مهندس تاسیسات تشخیص دهد که ارتفاع پایه ی کلاهک پره ای دوطرفه باید افزایش یابد باید به دقت به این مهم عمل نمود.

تعداد پره های کلاهک پره ای دوطرفه نیز بطور عُرفی ۴ عدد است که این تعداد نیز به صلاحدید مهندس تاسیسات قابل تغییر و افزایش است.

برای نصب کلاهک پره ای دوطرفه روی سطوح صاف در بام یا دیوار در محیط پایه ی کلاهک پره ای دوطرفه یک لبه ی سه سانتی تعبیه می شود تا با ایجاد سوراخ روی آن لبه،امکان پیچکاریِ کلاهک پره ای دوطرفه و تثبیت آن روی محل مورد نظر فراهم گردد.

از ویژگیهای دودکش ژاپنی دوطرفه امکان نصب آن روی سقف های مسطح،شیبدار و حتی روی دیوارها است.

تاج یا کلاهِ کلاهک پره ای دوطرفه نیز بصورت یک شیبِ صاف،دوشیبِ صاف و دوشیبِ قوسدار امکانِ ساخت دارد.

تیغه ها یا پره های زِد شکلِ کلاهک پره ای دوطرفه در فواصل منظم و یکنواخت امکان دید یا نفوذ آب باران، برف و حتی پرندگان و حشرات را به داخل محوطه ی کلاهک پره ایِ دوطرفه،از بین می برد.

در واقع ساختارِ پره ها و پایه ی کلاهک پره ای دوطرفه به گونه ای طراحی، ساخته و نصب می شود که حالت ضد آب و آببند دارد.

برای ساخت کلاهک پره ای دوطرفه نیز منعی به لحاظ ابعاد پایه و نیز تعداد پره ها وجود ندارد و در واقع کلاهک پره ای بصورت کاملا سفارشی و در ابعاد دلخواه ساخته می شود.

برای محافظت کلاهک پره ای دوطرفه در برابر عوامل فرسایشیِ محیطی از قبیل آب باران،برف و…حتما باید سطوح داخلیِ کلاهک پره ای با استفاده از رنگ کوره ای پوشش داده شود تا در برابر حرارت و برودتِ مداوم به سرعت مستهلک نگردد.

درصورتیکه دودکش کلبه ای دوطرفه در جای غیر مسطح قرار باشد نصب شود،به جای لبه به بیرون، در فاصله ۵ تا ۱۰ سانتیِ پایینِ پایه ی کلاهک پره ای از داخل یک نبشی بعنوان تُرمزِ کار تعبیه می شود تا زمانیکه کلاک پره ای روی قطعه ای چهارگوش سوار و کاور می شود بیش از۵ یا ۱۰ سانت داخلتر نرود.

پ-کلاهک ژاپنی سه طرفه

درصورتیکه کلاهک پره ای از سه سو با هیچ مانعی تداخل تداشته باشد و صرفاً از یک سو به یک مانع مثل دیوار یا هر مورد دیگری برخورد داشته باشد که از آن سو امکان تعبیه پره یا تیغه ی Z شکل وجود نداشته باشد،اجباراً باید کلاهک پره ای را بصورت سه طرفه طراحی و اجرا نمود.

در این حالت آلاینده(دود یا هوای ونت و…)ناگزیر صرفاً از سه جهتِ کلاهک پره ای امکان تخلیه و مکش دارد.به همین منظور برای عدم اختلال در عملیات تخلیه ی هوای داخل کلاهک پره ای باید از تعدادِ بیشتری پره ی گریلی در ساخت کلاهک پره ای استفاده نمود.

جنس کلاهک پره ای از ورق با انواع مختلف است.برای ساخت دودکش کلبه ای از ورق روغنی،سیاه،گالوانیزه،رنگی و نیز ورق استنلس استیل بکار برد.با توجه به خورنده یا خورنده بودنِ بخارات اسیدی که بعنوان آلاینده از بعضی داکت های دودکشوبیرون می آید لذا برای عدم استهلاکِ زودرس الزاما باید از ورق استیل با عیار۳۱۶ استفاده گردد تا طول عمرمفید کلاهک پره ای به مراتب بالاتر برود.

اگر از جنس ورق روغنی یا سیاه برای ساخت دودکش پره ای استفاده گردد لزوما باید بر سطوح درونی و بیرونیِ کلاهک پره ای (شامل پایه،پره ها و تاجِ کلاهک پره ای)از پوشش رنگ کوره ای استفاده گردد تا این سطوح در برابر عوامل فرسایشی بیرونی مثل آب باران،برف و رطوبت و نیز در برابرِ دمای حرارتی و برودتی که از عملکردِ داخلیِ لوله های دودکش ناشی می شود، کلاهک پره ای در زمان کوتاه مستهلک نگردد.

برای انتخاب ضخامت ورق کلاهک کلبه ای به موارد مختلفی چون میزان آلاینده ی خروجی از داکت دودکش،ابعاد کلاهک پره ای و مسایلی چون خشک یا شرجی بودنِ هوای منطقه باید توجه نمود.در صورتیکه ابعاد کلاهک پره ای کوچک یا متوسط باشد،می توانیم از ورق یک میل و پایینتر برای ساخت کلاهک پره ای استفاده کنیم.در صورت بزرگ بودنِ ابعاد کلاهک پره ای ضخامت ورق مصرفی بنا به ضرورت می تواند از یک و بیست وپنج صدمِ میلیمتر و بالاتر استفاده شود.

موارد کابردی برای مصرف کلاهک پره ای سه طرفه نیز متنوع است که از جمله می توان به مواردی از قبیلِ کلاهک دودکشِ هودهای صنعتی،موتورخانه ها،شومینه های منازل،آبگرمکن های گازی و نفتی،لوورهای هوارسانِ اتاق دستگاههای هواساز و آسانسور و نیز لوله های ونت ساختمانی اشاره نمود.

ارتفاع قراردادی و استانداردی برای پایه دودکش کلبه ای سه طرفه،مثل بقیه انواع کلاهک پره ای تعریف شده است که همان ۳۰ سانتیمتر است.اما باتوجه به ضرورت و تشخیص مهندس سازمان مهندسی یا تاسیسات می توان ارتفاع کلاهک پره ای سه طرفه را افزایش داد و بصورت کاملا سفارشی پایه ی این کلاهک پره ای را طراحی و تولید نمود.

شایان ذکر است تعداد پره های کلاهک پره ای نیز در حالنت نرمال ۴ پره است که باز هم بنا به ضرورت و تشخیص کارشناس تعدادِ این پره های کلاهک پره ای می توان به میزان دلخواه اضافه نمود.

پره های Z شکلِ موازیِ کلاهک پره ای با ایستایی و ساختارِ ویژه ای که دارند باعث هدایت آب به بیرونِ ساختار و پایه کلاهک پره ای می گردند و از نفوذ هرگونه رطوبت،آب و حتی گردوخاک به درون محفظه ی کلاهک پره ای به طور کامل ممانعت می کنند.این پره های گریلی و نیز لبه ی پایینیِ پایه ی کلاهک پره ای به ویژه عامل نفوذناپذیریِ آب به داخل و در واقع ضدآب شدنِ کلاهک کلبه ای کمک می کنند.

در صورت نصب و اجرای کلاهک پره ای در سطحِ صاف ِ بام یا دیوار، باید برای تثبیت و مهار کامل کلاهک پره ای در برابر عوامل تخریبی در بام (با توجه به بادگیر بودنِ محلِ نصب کلاهک پره ای در ارتفاعِ بام) باید در دورتادورِ پایینِ پایه ی کلاهک پره ای لبه ای به عرض سه سانت به بغل ایجاد شود تا با سوراخهایی که بر روی این لبه ایجاد می شود با پیچ کلاهک پره ای سه طرفه را در محل مورد نظر ثابت نمود.تعداد این پیچها به میزان طول و عرض پایه کلاهک پره ای مربوط می شود.بدیهی است هرچه این مقادیر بیشتر باشد تعداد پیچِ بیشتری برای تثبیت کلاهک پره ای سه طرفه در محل خود،مورد نیاز است.

در صورتی هم که قرار باشد کلاهک پره ای بر روی حجمی چهارگوش قرار گیرد نیاز به این لبه به بیرون در پایه کلاهک پره ای سه طرفه ناست.البته بجای این لبه ی بیرونی باید از یک نبشی در ارتفاع ۵ تا ۱۰ سانتیِ قسمت داخلیِ پایه ی کلاهک پره ای استفاده کرد تا هنگام داخل شدنِ پایه ی کار در داخل کلاهک پره ای سه طرفه،کلاهک پره ای بیش از حد بر روی آن سوار نشود و قسمت تجمیع دود در پایه کلاهک بیش از حد کوچک نگردد.به این نبشیِ داخلِ پایه ی کلاهک پره ای سه طرفه،ترمزِ کلاهک پره ای نیز گفته می شود.

تاج دودکش ژاپنی سه طرفه در انواع مختلف از قبیل یک شیبِ مسطح،دو شیبِ مسطح(هشتی) و نیز بصورت دوشیبِ قوسدار ساخته و عرضه می شود.

همانطور که در بالا هم گفته شد،کلاهک پره ای سه طرفه در ابعاد مختلف و سفارشی و بدون محدودیت در طرح،سایز و ابعاد قابل ساخت و عرضه است.

نکته دیگر اینکه بنا به ضرورت کلاهک پره ای سه طرفه را در بام های مسطح،شیبدار بصورت فانتزی و دکوراتیو و حتی روی سطوحِ دیوارهای بام به راحتی نصب و تعبیه نمود،.

بر روی سطوح داخلی و بیرونیِ کلاهک پره ای سه طرفه نیز بنا به تناسب رنگ محیط یا اِلمانهای دیگرِ بام ،می توان رنگ مناسب و شیک انتخاب نمود.

ت- کلاهک پره ای چهارطرفه

این کلاهک پره ای بصورت کامل و بصورت چهاروجهی در تمام ابعاد قابلیت تعبیه پره های مکش و تخلیه هوا را دارا است.این کلاهک پره ای بیشترین راندمان مکش را در میان انواع کلاهک پره ای به خود اختصاص داده است.

درواقع این آزادی در چهارطرف کلاهک پره ای این امکان را به کلاهک پره ای می دهد تا از تمام وجوهِ ممکن وظیفه ی تخلیه دود و آلاینده را به عهده گیرد.مَتریال مصرفی برای ساخت کلاهک پره ای چهارطرفه نیز از انواع ورق روغنی،سیاه،گالوانیزه،رنگی و استنلس استیل است که در مواردی مثل آلاینده های خورنده و اسیدی از ورق استیل با عیارهای مختلف استفاده می شود.

در مواردی که از ورق روغنی یا سیاه برای ساخت کلاهک پره ای چهارطرفه استفاده شده باشد،الزاما برای جلوگیری از استهلاکِ سریع و افزایش طول عمرمفید کلاهک پره ای باید بر سطوح داخلی و بیرونیِ کلاهک پره ای چهارطرفه از پوشش رنگ کوره ای استفاده کرد تا کلاهک پره ای چهارطرفه در برابر فرسایش آب باران و برف بیشترین مقاومت را از خود نشان دهد.در صورت عدم استفاده از آیتم رنگ کوره ای، کلاهک پره ای چهارطرفه در مدت زمان کوتاه با توجه به سردوگرم شدنهای متوالی از یک طرف و از سوی دیگر در برابر بارش باران و برف،به سرعت مستهلک و از حیًز انتفاع ساقط می شود.اما با پوشش رنگ کوره ای کلاهک پره ای برای مدتهای طولانی مورد کاربرد قرار می گیرد.

ضخامت کلاهک پره ای برای ابعاد متوسط و پایین در حدود یک میلیمتر و کمتر است،اما با توجه به افزایش ابعاد و نیز آیتم آب و هوایی و میزان اثر عوامل فرسایشی محیطی این ضخامت تا دومیل هم قابل افزایش است.

از کلاهک پره ای در تخلیه ی آلاینده و دود داکت های دودکشِ موتورخانه، شومینه،هود صنعتی،آبگرمکن ها و نیز هواکش های وِنت تاسیسات به وفور استفاده می شود.از جمله موارد دیگرِ کاربرد کلاهک پره ای ،بعنوان لوور هوارسان اتاقک های هواساز و آسانسور است تا هوای تازه ی این محیط ها به راحتی از میان گریل های موازیِ کلاهک پره ای تامین گردد.

برای پایه کلاهک پره ای میزان ارتفاع پایه ی استانداردِ ۳۰ سانتی در نظر گرفته می شود،اما به ضرورت،این ارتفاع تا هر میزان که مهندس تاسیسات یا نظام مهندسی اعلام کند قابل ساخت و تولید است.

تعداد پره های کلاهک پره ای چهارطرفه نیز در حالت استاندارد،تعدادِ ۴ عدد است،اما در این مورد هم محدودیت یا منعی در افزایش تعداد پره ها وجود ندارد.

ساختار پره هایدودکش کلبه ای چهارطرفه طوری طراحی و خم کاری شده است که امکان ورود آب باران و برف،گردوخاک و نیز پرندگان و دیگر موجودات به صفر تنزل می یابد.

در واقع ساختار دودکش کلبه ای چهارطرفه را ساختاری ضدآب می نامند که به هیچ وجه امکان نفوذ آب و رطوبت از بیرون به داخل محوطه ی پایه ی کلاهک پره ای وجود ندارد.

برای راحتی و اطمینان از نصبِ صحیحِ کلاهک پره ای چهارطرفه در محیطِ پایینیِ کلاهک پره ای لبه ای به میزان سه سانت ایجاد می شود تا در زمان نصب کلاهک به سطح صاف یا سکوی بام،در این لبه ها سوراخ ایجاد کرده و با پیچ از طریق این سوراخها کلاهک پره ای چهارطرفه را به زمین نصب و تعبیه نمود.

اگر قرار باشد دودکش کلبه ای چهارطرفه روی سکوی مکعبی داخل و بصورت اورلپ نصب شود،این لبه بصورت یک نبشی از داخل پایه ی کلاهک نصب می شود تا کلاهک پره ای بیش از اندازه در محل مورد نظر وارد نشود و این لبه نقش ترمز را برای پایه ی کلاهک پره ای ایفا می کند.با ایجاد این نبشی یا ترمز،کلاهک پره ای بیش از ۵ تا ۱۰ سانتیمتر بر روی پایه مورد نطر داخل نمی شود.

پوشش رنگ کوره ایِ کلاهک پره ای چهارطرفه بر اساس تناسب رنگ محیط، نمودی زیبا،شیک و دکوراتیو به بام یا دیواری که کلاهک پره ای بر روی آن نصب می شود،می بخشد.

شایان ذکر است همانطور که قبلا اشاره گردید،ساخت کلاهک پره ای بصورت سفارشی می یاشد و محدودیت یا منعی در ساخت کلاهک پره ای چهارطرفه در ابعاد مختلف وجود ندارد.

تاج یا کلاهِ دودکش ژاپنی بصورت دوشیبه مسطح،یک شیبه مسطح و دوشیبه قوسدار، قابل طراحی و ساخت است.

ث- کلاهک پره ای چندوجهی

این کلاهک پره ای معمولا دارای دو یا چند وجه است.بطور مثال اگر دهانه ی خروجی یک لوله دودکش یا ونت با وجهِ مدور در بام یا منتهی الیهِ رایزر به انتهای مسیرِ خود رسیده باشد و قرار باشد از کلاهک پره ای چهارگوش برای کلاهک این لوله استفاده گردد بطور یکسره و بدون واسطه مقطعِ استوانه ای به مقطعِ چهارگوش ِ کلاهک پره ای تبدیل می شود.

این تغییر وجوهِ پایه در کلاهک پره ای باعث شده این نام برای این کلاهک پره ای انتخاب گردد.

البته این تغییر گاهی اوقات ممکن است بطور معکوس اتفاق بیفتد و برای هارمونیِ بیشترِ ساختارِ کلاهک پره ای با دیگر اِلمانهای بام، مقطع خروجیِ چهار گوش به کلاهک پره ای با مقطعِ گرد تغییر کند.

تغییر وجوهِ کلاهک پره ای هم می تواند بصورت شیبدار و هم بصورت شیبشِ صفر اتفاق بیفتد.

در تمامیِ این تغییرات در وجوه و مقاطعِ کلاهک پره ای ، تعداد پره ها،ارتفاع پایه و انتخاب ابعاد پایه ی کلاهک پره ای ،کاملا اختیاری و به سفارش خریدار یا کارفرما صورت می پذیرد و محدودیتی در ساخت انواع کلاهکهای پره ای در این مدل ها به لحاظ سایز و یا تعداد پره وجود ندارد.

معمولا تعداد پره های این کلاهک پره ای هم به میزانِ ۴ عدد است که در حالات خاص و به درخواست کارفرما تعداد پره های کلاهک پره ای به هر تعدادی که اعلام گردد افزایش می یابد.

برای ساخت کلاهک پره ای چندوجهی از انواع ورق روغنی،سیاه،گالوانیزه و استیل استفاده می شود.ضخامت ورق مصرفی در این نوع کلاهک پره ای به ابعاد ان بستگیِ مستقیم دارد.معمولا از ورق با ضخامت یک میل برای ساخت این کلاهک پره ای استفاده می شود،اما با توجه به بزرگتر شدنِ ابعاد کلاهک پره ای ضخامت ورقِ کلاهک پره ای نیز به میزان و تناسبِ افزایش سایزِ کلاهک پره ای افزایش می یابد.

دودکش کلبه ای چند وجهی موارد کاربرد مشابه با دیگر انواع این محصول دارند و عمدتا برای تخلیه ی دودِ لوله های دودکشِ موتورخانه ها،شومینه ها،بخاری ها،آبگرمکن ها و دیگر وسایلِ دودزای خانگی یا صنعتی به کار می رود.

البته از دیگر کاربردهای این کلاهک پره ای بعنوان لوور هوارسان برای اتاق های موتور آسانسور،اتاق های هواساز و موارد مشابه است.

شایان ذکر است از این کلاهک کلبه ای بعنوان کلاهک هواکشِ لوله های ونت در بام ساختمانها نیز استفاده می شود.

در صورتیکه از ورق روغنی یا سیاه و حتی گاهی از ورق گالوانیزه برای ساخت کلاهک پره ای چند وجهی استفاده گردد برای افزایش طول عمرمفیدِ کلاهک پره ای از پوشش رنگ کوره ای بر روی سطوح بیرونی و داخلیِ این کلاهک پره ای بهره گرفته می شود.که در اصطلاح به این کلاهک پره ای دورورنگ گفته می شود.

اگر آلاینده ی موجود در لوله ی دودکش از مواد خورنده یا اسیدی باشد برای جلوگیری از استهلاک زودرس باید حتما از ورق استنلس استیل با عیار ۳۱۶ برای ساخت کلاهک پره ای چندوجهی استفاده نمود.

با توجه به نوعِ خاصِ نصب و اجرای این کلاهک پره ای در محل مربوطه، لذا حتما نیاز به اجرای مقدمات در پایه ی این کلاهک پره ای است تا نصابِ دودکش ژاپنی در زمان نصب دچار چالش نگردد و مراحل نصب این نوع کلاهک پره ای به راحتی و سهولت انجام پذیرد.

مثل تمام انواع دیگرِ کلاهک پره ای ، تاجِ کلاهک پره ای چندوجهی نیز بصورت یک شیب،دوشیب و حتی قوسدار قابل تولید است.

کلاهک پره ای چندوجهی هم بر روی بام های مسطح،هم بام های شیبدار و هم بر روی پرچین دیوارهایی که قابلیتِ تحمل وزن دودکش کلبه ای را دارند قابل نصب و تعبیه است.

استفاده از کد رنگ های متنوع و زیبا باعث چشم نواز شدنِ کلِ ساختار کلاهک پره ای چندوجهی و در کل دکوراتیو شدنِ ساختار بام در نگاه از دور می شود.

کلاهک کلبه ای ناگونیا

در مواردی که محل و پایه ی کلاهک پره ای غیرمتقارن یا ناگونیا باشد از این مدل کلاهک پره ای برای تخلیه دود،هوا و یا حتی هوارسانی استفاده می شود.کلاهک پره ای نامتقارن در پایه و پره ها حالت غیرمتقارن یا ناگونیا است.زاویه قناس یا در اصطلاح فارسی بُر از همان مقطع پایه کلاهک پره ای تا گریل ها یا پره ها و حتی تاج دودکش پره ای ادامه می یابد.در این حالت نیز ناگونیایی می تواند در یک یا دو یا حتی سه زاویه از زوایای پایه کلاهک پره ای وجود داشته باشد.برای ساخت دقیق این نوع کلاهک پره ای باید شابلون پایه ی این کلاهک پره ای را در گریل ها و تاج دودکش کلبه ای رعایت نمود.یعنی زاویه غیرگونیای پایه ی کلاهک پره ای را در تمام مواضع و مقاطعِ این کلاهک پره ای باید ایجاد نمود.نوع جنس و ورق کلاهک پره ای ناگونیا از هر ورقی از قبیل روغنی،سیاه،گالوانیزه،استیل و حتی آلومینیوم می تواند باشد.کلاهک پره ای ناگونیا بعنوان دودکش در انتهای لوله ای دودکش و بعنوان لوورهوارسان در دهانه ی لوله های ونت و حتی در بام سقف هایی مثل اتاقک های آسانسور و هواساز مورد استفاده قرار می گیرد.کلاهک پره ای ناگونیا در ابعاد مختلف با ضخامت ورق های گوناگون قابل ساخت و عرضه است.رابطه ی مستقیمی در ضخامت ورق کلاهک پره ای با ابعاد و سایز آن وجود دارد.یعنی هرچه ابعاد و سایز کلاهک پره ای ناگونیا بالاتر می رود ضخامت ورق مصرفی در ساخت کلاهک پره ای ناگونیا نیز افزایش می یابد. کلاهک پره ای ناگونیا دارای یک پایه،یک سری گریل یا پره و یک تاج کلاهک است.برای سهولت در نصب کلاهک کلبه ای ناگونیا از یک لبه ی سه سانتی در منتهی الیهِ پایه ی کلاهک پره ای استفاده می شود که به راحتی بتوان انرا در محل خود با پیچ نصب و تثبیت نمود.کلاهک پره ای ناگونیا در انواع سقف های صاف،شیبدار و…قابل کاربرد است.برای استاندارد بودنِ ارتفاع کلاهک کلبه ای و عدم بادگیرشدنِ کلاهک پره ای،ارتفاع پایه کلاهک پره ای را ۳۰ سانت و تعداد عُرفیِ گریل ها یا پره های کلاهک پره ای ناگونیا را ۴ عدد در نظر می گیرند.کلاهک پره ای ناگونیا را می توان بوسیله رنگ الکتروستاتیک کوره ای بصورت دورورنگ،رنگ آمیزی نمود.برای تناسب و شیک جلوه دادنِ نمای کلاهک پره ای ناگونیا از کد رنگ های متناسب با نمای بام و محیط استفاده می شود.کد رنگ های عمومی در ساخت کلاهک پره ای ناگونیا عبارت از قهوه ای سوخته،مشکی،کرم،سفید و… است.برای جلوگیری از استهلاک کلاهک پره ای ناگونیا در هر دو سوی بیرون و داخلِ کلاهک پره ای ناگونیا از آیتم رنگ استفاده می شود تا عمرمفید این نوع کلاهک پره ای به بیشترین میزان افزایش یابد.

کلاهک پره ای ال شکل

در جاهاییکه پایه ی محلی که قرار است دود یا هوا را از خود خارج کند بصورت غیر چهارگوش و بصورت ال شکل است از این کلاهک پره ای استفاده می شود.در واقع دو ضلعِ پایه ی این کلاهک پره ای بطور متقاطع به هم می رسند و تشکیل یک شش ضلعیِ ال شکل را می دهند.در اینجا نیز ساختار ال شکلِ کلاهک پره ای از پایه گرفته تا پره ها و گریل ها و نیز تاج کلاهک بصورت همسان و هماهنگ به شکل ال بر روی هم سوار و تشکیل یک کلاهک پره ای را می دهد.کلاهک پره ای ال شکل نیز از انواع ورق قابل ساخت است.برای ساخت کلاهک پره ای ال شکل ابتدا شابلون تهیه می شود و بر اساس شابلون گوشه پره ها(به تناسب و ترتیب یا به داخل یا به بیرون)،گوشه زنی می شود و اضلاع مذکور به ترتیب در محل های خود جانمایی می شود.ارتفاع پایه دودکش کلبه ای ال شکل به دلخواه قابل تعیین و سفارش است اما برای بادگیر نشدنِ کلاهک پره ای بطور استاندارد این ارتفاع در حد ۳۰ سانتیمتر تعیین و اجرا می شود.تعداد گریل ها یا پره های دودکش کلبه ای نیز به هر میزان قابل ساخت است.قابل ذکر است محدودیتی در ساخت ابعاد پایه یا تعداد پره ها در این کلاهک پره ای نیز وجود نداشته و به هر میزان قابل اجرا است.کلاهک پره ای ال شکل در تخلیه و خارج نمودنِ الاینده های مختلف و دود و نیز بعنوان لوورهوارسان برای ورود یا خروج هوا قابلیت کاربرد دارد.به لحاظ جدول ضخامت ورق میزان ضخامت ورق مصرفی در ساخت دودکش کلبه ای به ابعاد و سایز کلاهک پره ای ال شکل بستگی دارد.این افزایش یا کاهش ضخامت ورق،دقیقا به ابعاد و سایز کلاهک پره ای ال شکل مربوط می شود.به تناسب جنس ورق مصرفی از پوشش رنگ برای سطوح داخلی و بیرونیِ کلاهک پره ای ال شکل استفاده می شود.نوع رنگ پوشش کلاهک پره ای ال شکل از جنس پودری الکتروستاتیک بوده که پس از پاشش بر سطوح داخلی و بیرونیِ کلاهک پره ای ال شکل در کوره رنگ بصورت کامل پخته می شود.برای زیبایی و دیرتر مستهلک شدنِ بدنه کلاهک پره ای از کد رنگ های زیبا و مقاوم استفاده می شود تا بهترین تناسب بین نمای محیط و ساختار دودکش کلبه ای حاصل گردد.از کلاهک پره ای ال شکل در تخلبه دودِ بخاری های،آبگرمکن ها،شومینه ها و… و نیز در تخلیه هوای ونت ها استفاده می شود.گاهی مشاهده می شود از کلاهک پره ای ال شکل در هوارسانی به محیط هایی مثل اتاقک های هواساز و آسانسور نیز استفاده می شود.

کلاهک پره ای گرد

در مقاطعی از لوله های گرد که به کلاهک پره ای نیاز است از کلاهک پره ای گرد استفاده می شود.با توجه به نمای زیبای کلاهک پره ای گرد و عدم نیاز به تبدیل هوا بر روی مقاطع پایه ی گرد از این مدل کلاهک پره ای استفاده می شود.کلاهک پره ای گرد دقیقا بر اساس قطر لوله ی پایه ساخته می شود و نیازی به رابط یا تبدیل اضافی ندارد.برای ساخت کلاهک پره ای گرد از یک پایه به قطر لوله ی رایزر استفاده می شود.با ساخت و آماده سازیِ پایه ی این دودکش کلبه ای گرد،نسبت به ساخت پره های گردِ این کلاهک پره ای اقدام می کنیم.این پره ها با استفاده از رابط های سه گانه در فواصل منظم و متناسب بر روی همدیگر جانمایی شده و آماده تخلیه هوا یا دود می شوند.برای جلوگیری از نفوذ آب باران و برف و نیز ورود حیوانات و پرندگان از یک تاج کلاهک با طرح کلاه های چینی استفاده می شود.کلاهک پره ای گرد را در قطرها و ارتفاعات گوناگون می توان تولید نمود.تعداد پره ها و ارتفاع پایه کلاهک پره ای گرد به میزان هوا یا دودِ خروجی از لاین دودکش بستگی دارد.ضخامت ورق کلاهک پره ای گرد نیز با سایز و قطر کلاهک پره ای ارتباط مستقیم دارد.برای جلوگیری از استهلاک و زنگ زدگی در بدنه ی کلاهک پره ای گرد و نیز برای زیباییِ ساختار کلاهک پره ای گرد از رنگ کوره ای در کدهای مختلف استفاده می شود.در صورتیکه آلاینده ی خروجی از کلاهک پره ای از نوع شیمیایی و خورنده باشد از جنس ورق استیل با عیار ۳۱۶ استفاده می شود تا بیشترین مقاومت را در برابر خورندگی داشته باشد.

چگونگی تولید و کاربرد انواع کلاهک های بام

برای تخلیه آلاینده هایی از قبیل دود،هوای ونت ها در ساختمان های مسکونی،تجاری،درمانی،صنعتی و نیز بخارات ناشی از فعل و انفعالات شیمیایی در محیط های آزمایشگاهی و تحقیقاتی در بام ساختمان ها از انواع کلاهک بام و انواع دودکش هود صنعتی استفاده می شود.کلاهک بام دارای مدل ها و انواع متنوع است.جنسی که برای ساخت کلاهک بام بکار می رود از نوع ورق روغنی، گالوانیزه،آلومینیوم و حتی استیل است.انواع کلاهک بام عبارت از کلاهک اچ،کلاهک کلبه ای یا کلاهک کلبه ای،کلاهک آلمانی و کلاهک گردان است.از جمله پرکاربردترین این کلاهک ها،کلاهک پره ای یا کلاهک کلبه ای است.کلاهک کلبه ای که در بام ساختمان های ویلایی،مسکونی و تجاری مورد کاربرد قرار می گیرند از یک پایه و چند پره ی تخلیه هوا و یک تاج کلاهک تشکیل می شود.ارتفاع پایه ی دودکش ژاپنی برای اینکه کلاهک بادگیر نشود بطور استاندارد ۳۰ سانتی متر در نظر گرفته می شود.تعداد پره ها یا گریل های تخلیه هوا نیز عموماً ۴ پره در نظر گرفته می شود.جهت تاج کلاهک پره ای نیز از مدل های مختلف از قبیل یک شیب،دوشیب و چهارشیب بهره گرفته می شود.بنا به ضرورت های مختلف از قبیل تناسب،زیبایی و جلوگیری از استهلاک زودرس،از پوشش رنگ الکتروستاتیک بر سطوح داخلی و خارجی کلاهک پره ای استفاده می شود.

همانطور که قبلا در موارد کاربرد کلاهک کلبه ای مطرح گردید از کلاهک پره ای در مورد تخلیه دودِ دودکشِ شومینه در خانه های ویلایی نیز استفاده می گردد.با توجه ساختار و ظاهرِ زیبای کلاهک پره ای بر روی سطوحِ شیبدارِ بام و سقف خانه های ویلایی،کاربرد این نوع کلاهک پره ای در مناطق شمالی و ویلایی نشین رواج بسیاری یافته است.با توجه به اینکه خروجیِ رایزرِ دودکش که ممکن است چهارگوش یا گرد باشد به همین منظور کلاهک پره ای برای شومینه را می توان به دو صورتِ کلاهک پره ای گرد و کلاهک پره ای چهار گوش تولید و به کار برد.از آنجا که تخلیه ی سریع و آسان دودِ شومینه از طریق کلاهک پره ای از اهمیت شایانی برخوردار است لذا تعیین ارتفاع پایه کلاهک پره ای و نیز تعداد پره های کلاهک پره ای در مرحله ی طراحیِ کلاهک پره ای فوق العاده مهم می نماید.

همانطور که اشاره گردید کلاهک پره ایِ شومینه با دو مدلِ گرد و چهارگوش مورد استفاده قرار می گیرد.در هر دو مدل می توان از انواع ورق سیاه یا گالوانیزه و حتی از ورق استیل استفاده نمود.ضخامت ورق کلاهک پره ای شومینه به قطر یا ابعاد و سایز پایه ی کلاهک پره ای بستگی دارد.اما عموما از ورق یک میل با پوشش رنگ کوره ای الکتروستاتیک به این منظور استفاده می گردد.علاوه بر ضخامت ورق، انتخاب رنگ مناسب برای سطوح داخلی و بیرونیِ کلاهک پره ای که با سطوح اطراف نیز همخوانی داشته باشد از اهمیت خاصی برخوردار است.

نوع جنس رنگی که برای سطوح دودکش کلبه ای بکار می رود از نوع الکتروستاتیکِ کوره ای و مرغوب است که در برابر گرم و سردشدن های ساختار کلاهک پره ای بسیار مقاوم باشد و ساختار کلاهک پره ای به راحتی دچار استهلاک و موارد تخریبی نگردد.در صورتیکه کلاهک پره ای شومینه بر روی سطوح صاف نصب گردد باید در قسمت پایینِ پایه کلاهک پره ای یک لبه ۳ سانتی به بغل ها ایجاد کرد که کلاهک پره ای را با پیچ رولپلاک به زمین متصل نمود.اما اگر قرار باشد کلاهک پره ای شومینه بر روی سطوح شیبدار بام تعبیه گردد باید بر اساس زاویه و شیب بام،خطوط نصب را بر روی دیواره ی پایه کلاهک پره ای تعیین و برش داد تا بتوان آنرا بصورت شاقول و کاملا عمود در محل مورد نظر نصب نمود.

کلاهک پره ای که برای شومینه در نظر گرفته می شود حتما باید نسبت به موارد کاربرد دیگر،از تعداد پره های بیشتری برخوردار باشد تا بتواند در کمترین زمان دود و آلاینده را از مخزن و محفظه خود رها و تخلیه نماید.

ابعاد پایه کلاهک پره ای باید طوری سایز و تولید شود که بر روی پایه کاور شده و از نفوذ آب باران و برف جلوگیری شود.فواصل پره های کلاهک پره ای شومینه نیز باید طوری باشد که همزمان با تخلیه دود از نفوذ باد،گردوخاک و نیز حشرات یا پرنده های کوچک به قسمت داخلیِ کلاهک پره ای جلوگیری شود.یک نکته دیگر در طراحی و ساخت دودکش کلبه ای شومینه اینست که ارتفاع کلاهک پره ای نباید از یک حد بالاتر رود که باعث بادگیرشدن و به طبع آن از جاکنده شدنِ کلاهک پره ای در برابر بادهای شدید گردد.

با توجه به تنوع جنس دودکش پره ای و همچنین نوعِ کاربری های متنوع برای کلاهک پره ای ،لطفا برای کسب اطلاعات بیشتر و مشاوره رایگان، می توانید با تماس با مسئولِ مشاوره و فروش شرکت، با شماره های ۰۹۱۲۱۲۳۳۹۴۲ و ۶۶۰۰۰۳۶۵ تماس حاصل بفرمایید.
