دریچه بازدید

مزایای دریچه داکت اسپلیت

1. نصب سریع و آسان
2. پوشش حفره های تاسیسات
3. پوشش محفظه ی دستگاه فنکویل در سقف
4. امکان ساخت  با سه نوع متریال از قبیل آلومینیوم،ام دی اف و پلاستیک
5. امکان تولید در مدل و رنگ و ابعاد متنوع
6. تنوع شکل و نوع درب  وزنه ای، لولایی، ساده، شیاردار

اهمیت استفاده از دریچه فن کویل

دریچه دسترسی در واقع دری است که برای بازبینی تاسیساتی چون فن کویل های سقفی شیرآلات و فیوزهای برق، فلکه های آب به کار میرود .

دریچه بازدید از سه جنس ساخته و ارایه میگردد .

• دریچه دسترسی آلومینیومی با فریم و بدنه از جنس تمام آلومینیوم با پوشش رنگ کوره ای
• دریچه دسترسی آهنی با فریم و بدنه از جنس ورق گالوانیزه و ورق روغنی با پوشش رنگ کوره ای
• دریچه دسترسی چوبی از جنس MDFبا روکش پلی یورتان

دریچه دسترسی تاسیسات انواع مختلفی دارد که بنا به اولویت در زیر به توضیح انواع مختلف آن خوهیم پرداخت :

انواع دریچه بازدید داکت اسپلیت

دریچه بازدید فن کویل در حقیقت برای بازبینی از دستگاه فن کویل های سقفی طراحی میشود و این امکان را به اپراتور میدهد تا به صورت دوره ای توانایی چکاپ و بررسی از دستگاه فن کویل را داشته باشد .

• دریچه دسترسی ساده

دریچه بازدید فن کویل ساده در مواردی کاربرد دارد سیستم برگشت هوای فن کویل توسط کانال رابط از محیط تغذیه میشود . در این صورت دریچه دسترسی تاسیسات احتیاج به منفذ عبور هوا ندارد .در این مدل از دریچه بازدید حتما باید درب دریچه کاملا مسدود باشد .

این مدل دریچه دسترسی تاسیسات دارای دو مدل فریم ۳ و ۵ سانتی میباشد و در دو مدل لولایی و وزنه ای تولید میگردد . در مدل لولایی درب دریچه بازدید دسترسی تاسیسات به وسیله قفل زیمنس بازو بسته میشود ، اما در مدل وزنه ای درب دریچه به طور کامل از فریم جدا شده و بعد از چکاپ دستگاه روی نشیمن خود جایگذاری میشود . دریچه دسترسی تاسیسات ساده به وسیله رنگ کوره ای الکتروستاتیک پوشش داده میشود .همچنین به وسیله پیچ مخفی و یا پیچ از روی نما در محل مورد نظر نصب میشود .

• دریچه دسترسی شیار دار

از دریچه دسترسی تاسیسات شیار دار زمانی استفاده میشود که هوای برگشت دستگاه فن کویل باید مستقیما از زیر دستگاه تامین شود .در این حالت باید روی درب دریچه منافذی تعبیه کرد .در این مدل از دریچه بازدید دسترسی تاسیسات شیارهای موازی در طولهای ۹ و ۱۸ سانتی به شکل پرسی ایجاد میکنیم .دریچه دسترسی تاسیسات شیار دار به دو صورت لولایی و وزنه ای ساخته میشود و به وسیله رنگ کوره ای الکتروستاتیک پوشش داده میشود .دریچه بازدید شیار دار هم مانند انواع دیگر دریچه  از طریق پیچ مخفی یا پیچ از روی نما در محل مورد نظر نصب میشود .

• دریچه دسترسی خطی ۳۰ درجه

دریچه دسترسی تاسیسات خطی ۳۰ درجه زمانی استفاده میشود که دستگاه نیاز به مکش هوا از زیر فن کویل را دارد .ساختار این دریچه بازدید به این گونه است که یک دریچه خطی ۳۰ درجه روی درب دریچه بازدید فن کویل نصب میشود . درب دریچه دسترسی خطی ۳۰ درجه در دو نوع لولایی و وزنه ای ساخته میشود . تمام سطوح این دریچه بازدید فن کویل با رنگ کوره ای الکتروستاتیک پوشش داده میشود و از طریق پیچ مخفی ویا پیچ از روی نما در محل مورد نظر نصب میگردد .

• دریچه دسترسی خطی کله قندی

دریچه دسترسی خطی کله قندی در مواردی کاربرد دارد که دستگاه نیاز به مکش هوا از زیر فن کویل را دارد . ساختار این دریچه به این گونه است که یک دریچه خطی کله قندی روی درب دریچه دسترسی تاسیسات تعبیه میشود .درب دریچه دسترسی خطی کله قندی به دو شکل لولایی و وزنه ای باز و بسته میگردد و تمام سطح بدنه ی دریچه توسط رنگ کوره ای الکتروستاتیک رنگ آمیزی میشود و به وسیله پیچ مخفی یا پیچ از روی نما نصب خواهد شد .

• دریچه دسترسی گل سقفی

این دریچه دسترسی تاسیسات از زیباترین و پر فروش ترین نمونه ها میباشد که در دو نوع تک گل و دو گل تولید میگردد .در حقیقت عمل مکش هوا از طریق شیارهای پله ای انجام میشود واگر نیاز به مکش بیشتری باشد از شیار پله ای دو قلو استفاده میشود .این پله ها یا گل ها هم در حاشیه و هم در قسمت داخلی درب دریچه طراحی و اجرا میگردد.

درب دریچه دسترسی تاسیسات گل سقفی به صورت وزنه ای و لولایی تولید میشود .لازم به ذکر است که سطح بدنه ی دریچه بازدید از طریق رنگ کوره ای الکتروستاتیک قابلیت پپوشش دهی دارد . این مدل از دریچه دسترسی هم مانند انواع دیگر دریچه بازدید فن کویل از طریق پیچ مخفی و پیچ از روی نما نصب میگردد .

• دریچه دسترسی خطی با طرح اسلوت

اگر در محیطی دریچه دمش هوا طرح خطی اسلوت اجرا شده باشد ،هنگام استفاده از دریچه بازدید برای هماهنگی بیشتر از دریچه بدسترسی تاسیسات خطی با طرح اسلوت استفاده میشود . در حقیقت یک دریچه خطی طرح اسلوت روی درب دریچه بازدید نصب میشود و البته تمام سطح دریچه ازطریق رنگ کوره ای الکتروستاتیک پوشانده میشود .درب دریچه دسترسی خطی با طرح اسلوت به دو صورت لولایی و وزنه ای باز و بسته میشود و فریم دریچه از طریق پیچ مخفی و پیچ از روی نما در محل مورد نظر نصب خواهد شد .

• دریچه دسترسی مشبک

زمانی از دریچه دسترسی تاسیسات مشبک استفاده میکنیم که دستگاه نیاز به مکش هوا از محیط زیر فن کویل را داشته باشد .در این حالت یک دریچه مشبک لانه زنبوری روی درب دریچه بازدید تعبیه میشود . درب دریچه به صورت وزنه ای و لولایی بازو بسته میشود.سطح این دریچه از طریق رنگ کوره ای الکتروستاتیک پوشانده میشود .فریم  با پیچ مخفی یا پیچ از روی نما در محل نصب میشود .

• دریچه دسترسی چوبی ( ام دی اف )

این نوع دریچه ماهیتاً از ام دی اف ساخته میشود . به همین خاطر دارای تنوع بسیاری میباشد .

ابتدا شکل دریچه دسترسی توسط نرم افزار های دیجیتالی طراحی میشود .سپس به وسیله دستگاه سی ان سی برش داده میشود و بعد از مونتاژ قطعات توسط رنگ پی وی سی ضد آب سطح آن پوشانده میشود ‌.به دلیل تنوع در رنگ و طرح دریچه دسترسی تاسیسات چوبی کارفرمایان و مهندسین ناظر استقبال ویژه ای از این محصول از خود نشان داده اند.

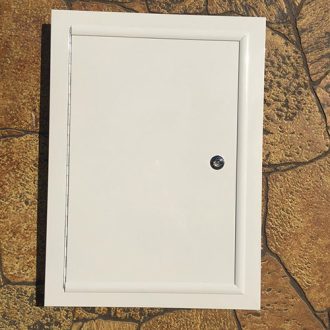

• دریچه دسترسی تاسیسات آب و فاضلاب

برای دسترسی و بازدید از لوله ها ، سیفون ها ، زانوها و اتصالات آب و فاضلاب و رفع انسداد آن ها ، از دریچه بازدید تاسیسات آب و فاضلاب استفاده میشود . با این روش احتیاج به تخریب مسیر لوله ها و دیگر تاسیسات نیست . از مزیت های این دریچه اینست که بر روی سیستم های تاسیساتی پوشش مناسبی نصب میشود و امکان دسترسی به این تاسیسات داده میشود . به همین دلیل باید در محل نصب شیر آلات و سه راهی ها و یا سیفونهای فاضلاب که از مسیر دیوارها عبور کرده به تعداد کافی دریچه بازدید تاسیسات آب و فاضلاب به کار گرفته شود .

ابعاد دریچه دسترسی تاسیسات باید به گونه ای باشد که که امکان بازرسی و تعمیرات به راحتی به تعمیر کار داده شود . لازم به ذکر است که برای تعبیه ی این دریچه اطراف شکاف مربوطه ، یک قاب چهار گوش ازجنس فلز یا قاب چوبی جایگذاری میشود و سپس فریم با پیج به آن وصل میشود .

این دریچه درمدل آلومینیوم با رنگ کوره ای و قفل زیمنسی و به صورت پلاستیکی ساخته میشود . از مزایای دریچه دسترسی پلاستیکی سبک بودن آن و قیمت مناسب و هم چنین مقاوم بودن در برابر رطوبت میباشد. دریچه بازدید تاسیسات پلاستیکی در ابعاد ۱۵×۱۵ – ۲۰×۲۰ – ۲۵×۲۵ -۲۰×۳۰ – ۳۰×۳۰ ساخته میشود .

دریچه بازدید آلومینیومی با پوشش رنگ کوره ای و در هر ابعادی طبق سفارش کارفرما ساخته و به مشتری ارایه میگردد .

درب دریچه بازدید تاسیسات به در صورت قفل زیمنسی و چفتی ساخته میشود.همچنین میتوان دریچه دسترسی را به صورت شیار دار ساخت تا امکان ورود و خروج هوا درمحفظه وجود داشته باشد .دریچه بازدید تاسیسات قابلیت نصب در دیوار و یا روی سقف کاذب را دارد .

• دریچه دسترسی ترکیبی

برای چکاپ و دسترسی و تعمیر دستگاههای فن کویلی که به هوای برگشت زیادی نیاز دارند از دریچه بازدید ترکیبی استفاده میشود . این دیچه دسترسی از ترکیب شیار های پرّه Zو ورق مشبک تشکیل میشود .

ماهیت این دریچه ترکیبی از ورق آلومینیوم است و سطح بدنه آن با رنگ کوره ای الکتروستاتیک پوشانده میشود . ظاهر این دریچه بسیار زیباو دکوراتیو میباشد . درب دریچه دسترسی ترکیبی به دو  صورت لولایی و وزنه ای تولید میگردد . همچنین فریم دریچه ترکیبی در دو اندازه ۳ و ۵ سانتی ساخته میشود و این بستگی به محیط دهانه انشعاب کانال دارد . دریچه دسترسی بازدید ترکیبی به دو روش پیچ از روی نما و پیچ مخفی در محل مورد نظر نصب میگردد.

• دریچه دسترسی استیل

از دریچه دسترسی استیل در فضاهایی با کاربری ویژه مثل اتاق های تمیز یا فضاهایی که داخل آنها رطوبت بالایی وجود دارد مثل استخرها و محیط هایی که در آن آلاینده های اسیدی و خورنده وجود دارد ، استفاده میشود .

جنس ساختار دریچه دسترسی استیل از ورق استنلس استیل نگیر با عیار ۳۰۴ میباشد . اما اگر در محیطی که در آن آلاینده های اسیدی و خوردنده وجود دارد ، بخواهیم از دریچه استیل استفاده کنیم بهتر است جنس آن از ورق استیل نگیر با عیار ۳۱۶ باشد .

ساختار این دریچه متشکل از فریم و درب از جنس استیل میباشد که در هر سایز و ابعادی ساخته میشود .

• دریچه بازدید پی وی سی

جنس این دریچه ، همانطور که از نامش پیداست ، از پی وی سی میباشد.

از آنجا که این دریچه دسترسی توسط دستگاه سی ان سی طراحی وبرش داده میشود ، این امکان وجود دارد که روی بدنه ی آن طرح ها و نقوش دکوراتیو طراحی کرد .

ساختار دریچه بازدید پی وی سی همچون دیگر دریچه بازدید ها متشکل از یک فریم ویک درب باز شونده است . درب دریچه دسترسی پی وی سی به صورت وزنه ای روی فریم سوارمیشود. یکی از مزایای این دریچه ضد آب بودن این محصول است .

• دریچه دسترسی پلاستیکی

مواردی از قبیل رطوبت و نم باعث میشود در بعضی مکانها امکان استفاده از دریچه بازدید از جنس آلومینیوم یا چوب وجود نداشته باشد . بهترین گزینه برای این محیط ها استفاده از دریچه بازدید پلاستیکی میباشد . به همین دلیل در شمال و جنوب کشور بخاطر شرجی بودن و رطوبت بالا استفاده از دریچه پلاستیکی با استقبال زیادی مواجه شده است . باید خاطر نشان شد که از دریچه پلاستیکی در دیوار یا سقف سرویس های بهداشتی ، استخرها و سوناها نیز استفاده میگردد .

ماهیت دریچه دسترسی تاسیسات پلاستیکی از مواد پلیمریABSمیباشد که گروه صنعتی تهویه مارکت با به کار گیری مواد فوق با چگالی بالا ، افتخار تولید این محصول را با کیفیت و استاندارد بالا دارد .

انواع دریچه پلاستیکی در ابعاد استاندارد ۱۵×۱۵-۲۰×۲۰-۲۵×۲۵-۳۰×۳۰-۲۵×۳۰ ساخته میشود . از مزایای دیگر این دریچه وزن سبک محصول میباشد .یکی دیگر از محاسن آن قیمت مناسب و مقرون به صرفه ی آن است . به نحوی که در مقایسه با دریچه های دیگر این اختلاف قیمت به طرز چشمگیری احساس میشود .

طرح درب این دریچه در دو مدل ساده و شیار دار طراحی و تولید میشود . درب این دریچه به صورت چفتی باز و بسته میشود و احتیاجی به قفل ندارد .عرض فریم نیز در حدود ۵/۳ سانت میباشد .

طریقه ی سایز زدن دریچه های داکت اسپلیت

یکی از نکات بسیار مهم در نصب و ساخت دریچه بازدید ، اندازه گیری صحیح حفره ی محل نصب دریچه می باشد . بنابراین اولین موضوع گونیا بودن فریم یا قاب محل اجرای دریچه  است . با توجه به این که قالب دریچه دسترسی تاسیسات به صورت گونیا و نود درجه طراحی می گردد ، در صورت قناسی یا عدم گونیا بودن ، نصاب دچار مشکل خواهد شد و حتی از نصب دریچه ناتوان می گردد .

نکته ی مهم دوم این است که حتماً باید صفر به صفر طول و عرض حفره ی نصب دریچه هنگام سایز کردن ، اندازه گیری شود و لحاظ کردن بادخور به عهده ی سازنده می باشد .

نکته دیگر این است که راستا و افق لبه ی فریم یا قاب حفره ی دریچه بازدید از افق دیوار یا سقف بیرون نزده باشد ، زیرا در این صورت دریچه دسترسی پس از نصب به صورت زایده و بسیار بد قواره دیده خواهد شد .

اگر درب دریچه بازید لولایی باشد ، باید به محل قرار گیری و نوع آن دقت شود ، زیرا گاهی نیاز است درب دریچه در طول آن و گاهی نیاز است در عرض دریچه دسترسی جانمایی گردد . حال اگر جلوی حفره ، مانعی وجود داشته باشد که نتوان درب دریچه را باز و بسته کرد ، در این صورت باید از دریچه با درب کشویی استفاده نمود .

اینکه روی دریچه جای پیچ گذاشته شود یا از پیچ مخفی استفاده شود ، موضوعی ست که هنگام سایز کردن دریچه ، باید با کارفرما مطرح شود .

طریقه ی ساخت دریچه بازدید

• ساخت دریچه بازدید آلومینیومی

همانطور که در بالا اشاره کردیم ، محل مورد نصب دریچه دسترسی باید صفر به صفر سایز شود و هنگام اندازه گیری بادخور لحاظ نشود . هنگام ساخت ،سازنده ی دریچه دسترسی در کارخانه به صورت اتوماتیک برای هر بعد از طول وعرض حفره ی دریچه یک سانت بادخور در نظر می گیرد که این بادخور برای هر سمت ، به طور اختصاصی نیم سانت می باشد .

به طور مثال اگر ابعاد حفره ۳۰×۳۰ باشد ، قسمت فرو رونده ی دریچه ۲۹×۲۹ سانت تولید می شود .در نتیجه دریچه به راحتی و بدون برخورد به مانعی در حفره فرو میرود .

اولین مرحله بعد از اندازه گیری ، برش پروفیل دریچه بازدید آلومینیومی می باشد . در این مرحله ابعاد مورد نظر ، به وسیله اره برقی به صورت ۴۵ درجه فارسی بر می شود و به وسیله ی گوشه های ورقی از پشت با زاویه ی ۹۰ درجه به هم وصل می شوند . این قطعه فریم دریچه بازدید را تشکیل می دهد . مرحله ی بعد ، نوبت ساخت درب دریچه فرا می رسد که باید یک تا دو میل کوچکتر از فریم ساخته شود تا به راحتی در داخل کادر فریم ، باز و بسته گردد .

اگر نوع درب دریچه وزنه ای باشد . از پروفیلی برای ساخت فریم استفاده میشود که مثل سه پری به داخل فریم لبه داشته باشد تا نشیمن گاهی برای درب دریچه بازدید ایجاد شود .

حال اگر درب دریچه دسترسی لولایی باشد ، باید از پروفیلی استفاده نمود که فاقد لبه به داخل فریم بوده تا درب بدون هیچ مانعی باز و بسته شود . در این حالت از زه وار در حاشیه ی درب دریچه  برای پوشش خلا محیط درب استفاده می گردد . سپس محل قفل زیمنسی  پرس می شود و قفل در آن جانمایی می گردد . حال باید دریچه را روی فریم سوار کرد . دریچه دسترسی تاسیسات توسط لولای ورقی به فریم متصل می شود . علت استفاده از لولای ورقی ، جلوگیری از ایجاد فاصله ی زیاد بین درب و فریم می باشد .

بعد از انجام مراحل بالا نوبت به عملیات رنگ آمیزی می رسد . دریچه دسترسی آلومینیومی با استفاده از رنگ پودری الکتروستاتیک پوشش داده می شود . یعنی ابتدا پودر استاتیک با رنگ دلخواه روی دریچه بازدید پاشیده می شود و پس از آن در کوره قرار میگیرد و اصطلاحاً پخته می شود . پس از این کار ،دریچه بازدید با احتیاط با کاور پلاستیکی بسته بندی و آماده ی ارسال می گردد.

• ساخت دریچه بازدید آهنی

عرض فریم دریچه بازدید آهنی طبق سفارش و کاملا اختیاری است .ابتدا فریم برش داده میشود ، سپس نوبت ساخت درب دریچه بازدید می رسد .

ابعاد دریچه دسترسی متناسب با ابعاد داخلی قاب دریچه  ساخته و پس از آماده سازی ، مجهز به قفل یا لولا می شود . درب دریچه در دو مدل وزنه ای یا لولایی تولید می گردد .

محل کاربرد دریچه دسترسی یا بازدید با درب وزنه ای صرفاً روی سقف می باشد . این در حالی است که از دریچه با درب لولایی هم در سقف استفاده میشود و هم در دیوار .

ضخامت ورق مصرفی در ساخت این دریچه ،ورق یک میل است . برای نصب از پیچ و رولپلاک استفاده می شود .

روش های ساخت و کاربرد انواع دریچه بازدید فن کویل

• مراحل ساخت دریچه بازدید آلومینیومی با درب ساده لولایی

این نوع دریچه تماماً از جنس آلومینیوم می باشد و مخصوص دستگاه هایی است که نیازی به مکش هوا از طریق منافذ درب دریچه را ندارند . دریچه بازدید ساده از فریم و درب تشکیل یافته است . این دریچه به دو شکل لولایی و وزنه ای ساخته می شود که در این جا به توضیح این دریچه با درب ساده لولایی می پردازیم :

ابتدا باید سایز قاب یا کلاف زیر کار دریچه به طور دقیق و بدون در نظر گرفتن بادخور محاسبه شود . نیم سانت بادخور از هر هر طرف توسط سازنده هنگام ساخت اعمال می گردد . سپس اقدام به ساخت فریم دریچه دسترسی و برش اضلاع آن میکنیم . پس از برش اضلاع فریم ، نوبت به گوشه زنی میرسد . با توجه به اینکه تمام زوایای دریچه باید گونیا باشد ، زوایای اضلاع باید ۴۵ درجه باشد . با گوشه زنی پروفیل های فریم دریچه، باید نسبت به ساختار بخشی از پروفیل های چهار گانه که همان اضلاع فریم دریچه هستند اقدام نمود . پروفیل های آماده توسط کرنر از پشت به هم متصل می شوند و یک ساختار واحد و چهار گوش را شکل می دهند .

در این مرحله جای پیچ ها روی فریم مشخص و سوراخ می شود .در نتیجه جای پیچ ها یا روی فریم دریجه تعبیه می شوند یا روی دیواره ی داخلی فریم دریچه ایجاد می شوند تا بعد از نصب هیچ زایده ای قابل رویت نباشد . این مرحله را قبل از عملیات رنگ آمیزی انجام می هیم تا هیچ گونه خراش و آسیب دیدگی ایجاد نشود .

در مرحله ی بعد ، شروع به ساخت درب دریچه می کنیم . برای ساخت درب ابعاد داخلی فریم این دریچه را در نظر میگیریم . باید از هر طرف ۲ میل و از طرفی که قرار است لولا روی فریم جانمایی گردد ، نیم سانت کسر می شود تا درب دریچه دسترسی به راحتی باز و بسته شود . بعد از اندازه گیری ابعاد درب دریچه ، ورق درب دریچه طوری برش می خورد که از هر بعد به اندازه یک سانت امکان ایجاد لبه را داشته باشد . این لبه در محیط دریچه سبب می گردد ساختار درب با قوام و ایستایی بیشتری در جای خود قرار گیرد . جنس درب بازدید از ورق آلومینیوم با ضخامت یک میل است ، بدیهی است هرچه ابعاد بزرگتر شود ضخمات ورق مصرفی هم افزایش می یابد .

از آنجا که درب دریچه ،ساده می باشد ، نیازی به تعبیه شار و منفذ روی دریچه وجود ندارد . فقط در این مرحله باید جای قفل ها روی درب  تعبیه گردد .

حال زمان اتصال درب دریچه به فریم آن است . این کار توسط لولا انجام می پذیرد . مرحله ی بعد زمان پاشیدن رنگ پودری الکتروستاتیک بر روی تمام سطوح دریچه بازدید می باشد . پس از این کار دریچه دسترسی تاسیسات درون کوره با دمای بالا قرار گرفته و در اصطلاح پخته می شود . از محاسن رنگ کوره ای التکتروستاتیک ، انتخب رنگ توسط کارفرما متناسب با محیط نصب دریچه دسترسی می باشد . در این صورت بیشترین هماهنگی با محیط ایجاد خواهد شد . پس از رنگ آمیزی دریچه دسترسی ، این محصول توسط مشمای حباب دار بسته بندی می گردد تا از هرگونه آسیب دیدگی در امان باشد .

مراحل ساخت دریچه دسترسی آلومینیومی با درب ساده وزنه ای

این دریچه بازدید از دو جزء فریم و درب تشکیل شده است . فریم دریچه  از پروفیل آلومینیوم و درب آن از ورق آلومینیوم ساخته می شود. قبل از ساخت فریم، طول و عرض حفره ی مورد نظر را اندازه می زنیم. باید توجه داشته باشیم که این اندازه ها باید صفر به صفر باشد، زیرا بادخور مورد نیاز هنگام ساخت توسط سازنده اعمال می شود.

اکنون زمان ساخت فریم دریچه است. اضلاع فریم پس از برش، باید گوشه زنی شود و توسط کرنر بدون نقطه جوش به هم متصل گردد. با این کار قالب فریم آماده میشود. در این مرحله جای پیچ ها روی فریم به وسیله ی پرس جانمایی میگردد. این پیچ ها هم می تواند روی نمای فریم تعبیه گردد و هم روی دیواره ی داخلی دریچه .

پس از انجام مراحل بالا شروع به ساخت درب دریچه دسترسی تاسیسات می کنیم. ابعاد درب دریچه بازدید دقیقاً از ابعاد داخلی فریم دریچه استحصال می گردد. از آنجا که درب این دریچه  وزنه ای می باشد وبرای جلوگیری از گیر کردن درب دریچه هنگام بازو بسته شدن، باید از هر بعد از ابعاد داخلی فریم دریچه به میزان ۲ میلیمتر کسر شود تا درب دریچه به راحتی در محل خود جانمایی شود.

ضخامت ورق مصرفی جهت ساخت درب دریچه دسترسی به طور معمول یک میل است اما با افزایش ابعاد ، ضخامت ورق مصرفی نیز افزایش می یابد.برای استحکام  و جلوگیری از تاب خوردگی، در اطراف حاشیه ی چهارگانه ی درب دریچه خم های نود درجه به سمت داخل ایجاد می شود.

نکته ی مهم در زمان طراحی و ساخت ، این است که حتماً باید فاصله ی بین درب دریچه با دستگاه فن کویل چک شود. در صورت کم بودن این فاصله امکان عدم بهره برداری از این دریچه وجود نخواهد داشت.

در مرحله ی آخر، باید دریچه دسترسی تاسیسات توسط رنگ پودری الکتروستاتیک پوشانده شود. نخست تمام سطوح دریچه با این رنگ پوشش داده می شود و سپس این محصول درون کوره قرار می گیرد و در اصطلاح پخته میشود.

• مراحل ساخت دریچه بازدید فن کویل آلومینیوم شیاردار لولایی

یکی از پرکاربردترین انواع دریچه بازدید  دریچه دسترسی شیاردار می باشد. این دریچه  مناسب دستگاه‌هایی است که نیاز به مکش هوای برگشت از طریق درب دریچه را دارند. تعداد شیارها بستگی به نیاز دستگاه به هوای برگشت یا مکش دارد. عرض شیارهای موازی ۹ سانتی یا ۱۸ سانتی طراحی میشود که بسته به بزرگی یا کوچکی دریچه می باشد. محل تعبیه این شیار ها روی دریچه بسیار مهم بوده و متناسب با نقطه مکنده دستگاه طراحی می‌شود، البته از آنجایی که محل مکش دستگاه فن کویل بیشتر در پشت دستگاه تعبیه شده است، به طور معمول راستای این شیار ها در کناره یک سوم طول درب و نزدیک لولا می باشد. البته امکان دارد برای حفظ زیبایی بیشتر دریچه دسترسی تاسیسات، این شیارهای موازی در آکس درب جانمایی شود.

در مرحله نخست باید فریم دریچه ساخته شود.فریم دریچه دریچه از پروفیل آلومینیوم تولید میشود.پس از برش طول و عرض پروفیل آلومینیوم اقدام به گوش زنی اضلاع میکنیم تا اضلاع به صورت قائمه در بیاید. برای این کار از کرنر های مخصوص فلزی در اضلاع مجاور استفاده می کنیم تا ساختار فریم دریچه به شکل چهار ضلعی در بیاید.

در همین مرحله باید جای پیچها روی فریم دریچه دسترسی فن کویل تعبیه شود، زیرا پس از عملیات رنگ آمیزی دریچه دسترسی دچار صدمه و خراش نگردد.

حال نوبت به ساخت درب دیچه بازدید فن کویل شیادردار می رسد. جنس درب از ورق آلومینیوم یک میلیمتر می باشد. اما اگر ابعاد دریچه بزرگ باشد، ضخامت ورق مصرفی افزایش می‌یابد. برای ساخت درب دریچه ابتدا ابعاد داخل فریم دریچه را اندازه گیری می کنیم و از هر طرف ۱ تا ۲ میلیمتر جهت باز و بسته شدن درب دریچه لحاظ می نماییم. سپس شروع به همکاری در حاشیه درب و ایجاد شیار بر ساختار داخلی درب دریچه بازدید فن کویل مینماییم.

جهت ممانعت از تاب خوردگی و لرزش درب دریچه یک خم یا لبه یک سانتی ایجاد می کنیم که درب به حالت ایده آل و ایستایی کامل برسد. سپس در مکان هایی که از قبل مشخص کرده ایم به وسیله پرس های مخصوص شیارهای ۹ و ۱۸ سانتی روی درب دریچه بازدید فن کویل ایجاد می کنیم. پس از این مرحله اقدام به تعبیه قفل بر روی نقاط مشخص شده خواهیم کرد.

تمام مراحل خمکاری وشیارزنی که به صورت پرسی یا ضربه ای انجام می پذیرد باید قبل از عملیات رنگ آمیزی صورت پذیرد.

در مرحله آخر از رنگ پودری الکترواستاتیک روی تمام سطوح دریچه پاشیده شده و این محصول درون کوره قرار می گیرد و در اصطلاح پخته می شود. خاصیت رنگ کوره ای الکترواستاتیک این است که می توان از روی کد رنگ متناسب با محیط و طبق نظر کارفرما سفارشات را پذیرفت و هیچ محدودیتی در نوع رنگ نداریم. پس از اتمام عملیات رنگ آمیزی دریچه بازدید ، درون مشمای حبابدار بسته بندی شده تا از هرگونه خراش آسیب و ضربه ای در امان بماند.

• مراحل ساخت دریچه بازدید آلومینیومی شیاردار وزنه ای

این دریچه بازدید از دو قسمت فریم و درب تشکیل شده است و از آنجایی که درب این دریچه وزنه ای می باشد در نتیجه برای باز و بسته کردن آن کاملاً از فریم جدا شده و کنار گذاشته می شود. برای ساخت این دریچه ابتدا شروع به ساخت فریم آن می کنیم. ابعاد فریم بر اساس حفره مورد نظر تعیین می شود. باید اشاره کرد که هنگام اندازه گیری طول و عرض حفره نباید هیچ باد خوری لحاظ گردد، زیرا باد خور هنگام ساخت و توسط سازنده اجرا می شود. پس از برش طول و عرض فریم دریچه بازدید اقدام به گوشه زنی اضلاع میکنیم گوشها باید ۴۵ درجه برش داده شود تا وقتی کنار یکدیگر قرار می‌گیرد زاویه ۹۰ درجه و گونیا را تشکیل دهد. این اتصال توسط دستگاه پرس صورت می گیرد. در این مرحله جای پیچ ها هم روی فریم تعبیه می گردد. حال نوبت به ساخت درب میشود. ابعاد طولی و عرضی درب دریچه نسبت به ابعاد داخلی فریم دریچه دسترسی تاسیسات از هر طرف ۲ میلیمتر کمتر می باشد تا به راحتی در داخل ساختار نگهدارنده فریم  جانمایی شود. ضخامت ورق مصرفی برای این مدل دریچه دسترسی ،ورق یک میلیمتر می باشد، اما اگر ابعاد دریچه بسیار بزرگ باشد، می توان از ورق با ضخامت بیشتر نیز استفاده کرد. باید به این نکته توجه کرد که فاصله درب دریچه از دستگاه در حدی باشد که هنگام برداشتن یا باز کردن درب دریچه بازدید مشکلی پیش نیاید و به آن گیر نکند. پس از ساخت درب دریچه اکنون نوبت به رنگ آمیزی دریچه می رسد رنگ پودری الکترواستاتیک روی تمام سطوح این دریچه دسترسی تاسیسات پاشیده شده و این محصول درون کوره قرار می گیرد. از کد رنگ های متنوعی می‌توان برای زیباتر کردن نمای ساختار دریچه بازدید استفاده کرد.

• مراحل ساخت دریچه بازدید با درب خطی وزنه ای

ساختار درب این دریچه بازدید به گونه ای است که یک دریچه ورودی هوا برای سیستم برگشت هوای فن کویل روی آن تعبیه می شود. ابعاد و سایز معبر این دریچه هوا میزان نیاز دستگاه فن کویل به هوای مازاد محیط بستگی خواهد داشت.

جهت ساخت این دریچه بازدید ابتدا فریم این دریچه از پروفیل آلومینیومی با عرض ۳ تا ۵ سانتی انتخاب می گردد. هر یک از اضلاع فریم دریچه بازدید به میزان ۱ سانت از ابعاد حفره مورد نظر جهت نصب دریچه کوچک تر در نظر گرفته خواهد شد. زیرا هنگام نصب ،نصاب بتواند به راحتی دریچه بازدید را درون حفره جانمایی کند.

هنگام برش طول و عرض فریم دریچه دسترسی تاسیسات فن کویل با درب خطی وزنه ای به وسیله اره برقی گوشه‌های اضلاع با زاویه ۴۵ درجه گوش زمین می شوند تا در زمان هم چسبانی این اضلاع زاویه ۹۰ درجه یا گونیا به دست آید. روش اتصال گوشه های فریم دریچه خطی نیز به وسیله کرنر های فلزی امکان پذیر می باشد. پس از به وجود آمدن ساختار فریم دریچه خطی جای پیچ ها را نیز روی آن تعبیه می نماییم تا پس از رنگ‌آمیزی هیچ ضربه و خدشه ای به آن وارد نشود. از آنجایی که درب این دریچه دسترسی، وزنه‌ای می باشد ساختار پروفیل فریم طوری است که پس از ایجاد فریم از قسمت داخلی فریم یک نشیمنگاه برای درب ایجاد می نماییم که این موضوع باعث می شود درب دریچه دسترسی خطی در ساختار دریچه نگهداری گردد.

در این مرحله نوبت به ساخت درب دریچه می رسد. جنس درب این دریچه از ورق آلومینیومی با ضخامت یک میل به بالا می باشد. با توجه به ابعاد داخلی فریم دریچه بازدید ورق آلومینیوم جهت ساخت درب این محصول برش داده می شود. ابعاد این ورق باید طوری باشد که لبه های خم کاری در دور درب را نیز شامل شود. این لبه ها برای ایجاد استحکام به ساختار درب دریچه بازدید تعبیه شده اند. مسئله مهم در این قسمت میزان بادخور بین ابعاد درب و ابعاد فریم دریچه می باشد. در واقع برای اینکه درب دریچه هنگام باز و بسته شدن هیچ مانعی نداشته باشد باید به میزان ۲ تا ۳ میلیمتر از هر طرف کوچکتر در نظر گرفته شود.

پس از خمکاری لبه های حاشیه درب دریچه دسترسی تاسیسات خطی باید نسبت به برش محل تعبیه دریچه خطی بر روی درب دریچه اقدام به عمل آید. این دریچه خطی به صورت طولی بر روی درب دریچه نصب می گردد. با نصب دریچه خطی بر روی درب دریچه مراحل اولیه ساخت دریچه بازدید به پایان خواهد رسید.

حال نوبت به عملیات رنگ آمیزی می‌رسد. از رنگ پودری الکترواستاتیک برای پوشاندن تمام سطوح داخلی و خارجی دریچه بازدید فن کویل خطی استفاده میشود. پس از اینکه تمام سطوح به رنگ الکترواستاتیک آغشته شد این محصول درون کوره قرار می گیرد و در اصطلاح پخته می شود. سپس توسط مشما های حبابدار کاور می گردد تا از هرگونه ضربه خدشه‌ای در امان بماند.

 از مزایای رنگ کوره ای الکترواستاتیک این است که علاوه بر بالا بردن مقاومت دریچه بازدید خطی میتوان این محصول را متناسب با محیط اطراف رنگ‌آمیزی کرد و از کد رنگ های مورد نظر کارفرما انتخاب نمود.

نگاهی کوتاه به انواع و کاربرد انواع دریچه های بازدید

برای ایجاد و امکان راهی برای دسترسی به سیستم های تاسیساتی(برقی ، موتورخانه ای و…) از دربی به نام دریچه بازدید یا دریچه دسترسی تاسیسات استفاده می شود.این دریچه بنا به موقعیتِ محلِ بازدید می تواند دارای ابعاد و سایز متنوعی باشد. بنا به ضرورت دریچه را می توان در مواضع مختلف از جمله روی دیوار یا سقف تعبیه نمود که به راحتی بتوان به بازدید و چکاپ یا تعمیر موارد مربوطه در تاسیسات ساختمان پرداخت.

ساختار یا بدنه هر دریچه دسترسی از چند نوع متریال از جمله فلز(از قبیل ورق آهنی،آلومینیومی یا گالوانیزه) ،چوب و پلاستیک(abs) قابل ساخت می باشد. کاربرد فلز با پوشش رنگ الکتروستاتیکِ کوره ای فراوانیِ بیشتری نسبت به نوع چوبی یا پلاستیکی دارد اما بنا به ضرورت و تناسب مواردِ محیطی،بدون شک می توان به نقش بی بدیل چوب یا پلاستیک نیز در کاربرد و ساختار دریچه بازدید اذعان نمود.این موضوع در جاهایی که رطوبت یا الزامات محیطی ایجاب می کند نمودِ بیشتری می یابد.مثلا در جاهایی مثل سرویس های بهداشتی،استخر،سونا و موارد مشابه که رطوبت باعث فرسایشِ سریعِ فلز می شود لزوم کاربرد مواد پلاستیکی را در ساخت دریچه بازدید دوچندان می کند.

البته نباید از نقش چوب نیز در مواردی که در سازه های محیطی(مثل آشپزخانه ها) از سازه های چوبی یا ام دی اف استفاده شده غافل شد.
