دریچه گرد هوا محصولی برای انتقال هوای داکت یا کانال هوا از طرق انشعابات گرد به محیط می باشد.

چکیده

دریچه گرد هوا محصولی برای انتقال هوای داکت یا کانال هوا از طرق انشعابات گرد به محیط می باشد.

توضیحات

دریچه گرد

دریچه گرد هوا محصولی برای انتقال هوای داکت یا کانال هوا از طرق انشعابات گرد به محیط می باشد.تمام انواع دریچه گرد به طور کلی از یک فریم گرد ولایه های داخلی (بنا به کاربرد) تشکیل شده است. پر کاربردترین دریچه گرد ، دریچه گرد بلندگویی یا دریچه گرد تخت میباشد.این نوع از دریچه گرد دارای دو جنس مختلف آلومینیومی و پلاستیکی (پی وی سی) میباشد.کاربرد این نوع دریچه گرد بیشتر برای مکانهایی است که دارای ارتفاع معمولی هستند و برای تعدیل فشار هوای ورودی به محیط از انشعاب کانال هوا استفاده میشود.

دریچه گرد آلومینیومی و انواع آن و نحوه عملکرد آنها:

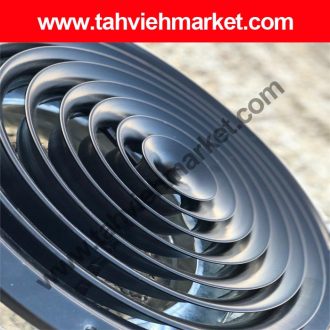

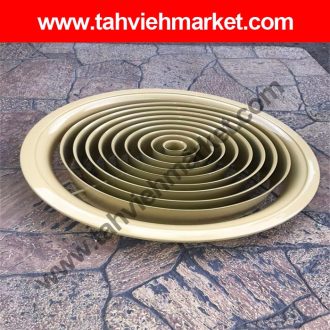

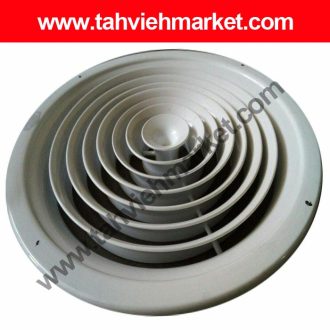

☆ دریچه گرد تخت یا بلند گویی آلومینیومی :

نحوه عملکرد : دریچه گرد تخت یا بلند گویی از پر کاربردترین نمونه های دریچه گرد میباشد که با توجه به شکل ظاهری و پره های داخلی آن که بسیار شبیه بلندگو میباشد آن را به این نام مینامند. هم در دمش هوا کاربرد دارد هم در مکش هوا . این نوع دریچه گرد تشکیل میشود از فریم و بدنه ی داخلی . برای سهولت در نصب ، فریم این مدل از دریچه گرد قابلیت جدایی از بدنه ی داخلی را دارد.ابتدا فریم دریچه گرد به دهانه انشعاب هوا وصل میشود و سپس پره های داخلی از بیرون به فریم متصل میگردد.از این نوع دریچه گرد در مکانهایی با ارتفاع سقف متوسط یا مکانهای کم ارتفاع استفاده میشود.

دریچه گرد تخت یا بلندگویی آلومینیومی در قطرهای ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰-۴۵-۵۰-۵۵-۶۰ سانتیمتر به صورت دمپردار ویا بدون دمپر تولید میگردد.

لازم به ذکر است سطح دریچه گرد تخت با رنگ کوره ای و بنا به درخواست مشتری به رنگ دلخواه پوشش داده میشود.طی مراحل رنگ آمیزی ابتدا دریچه اسید شور میشود.

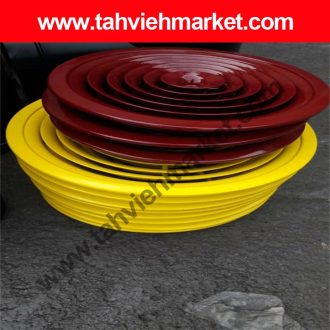

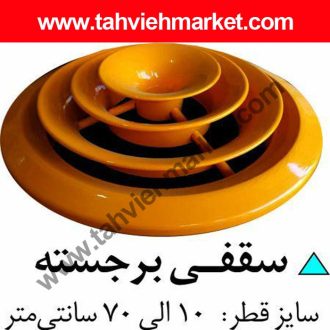

☆ دریچه گرد برجسته آلومینیومی :

نحوه عملکرد: ساختار دریچه گرد برجسته همچون دریچه گرد تخت میباشد با این تفاوت که تیغه های پره ای شکل داخل دریچه گرد برجسته و به سمت بالا تعبیه شده است و این فرم باعث زیبایی بیشتر این نوع دریچه شده است.مونتاژ دریچه گرد برجسته به وسیله رابط های زاویه دار انجام میپذیرد.

از این نوع دریچه گرد در مکان هایی همچون آمفی تئاترها،سینما،هتل،سالن ورزشی،فرودگاه و…استفاده میشود.

دریچه گرد برجسته همچون دریچه گرد تخت قابلیت جدا سازی فریم از لایه های داخلی را داراست واین کار برای سهولت در نصب و اجرا میباشد.دریچه گرد برجسته هم در قطر های ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰-۴۵-۵۰-۵۵-۶۰ سانتیمتر ساخته میشود.این نوع از دریچه گرد با دمپر وبدون دمپر میباشد . قبل از رنگ آمیزی اسید شور شده و سپس با رنگ کوره ای دلخواه پوشش داده میشود.

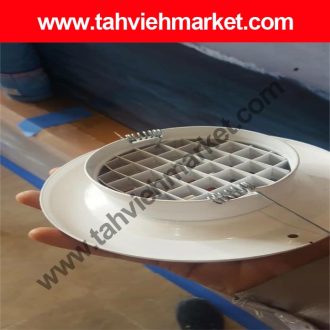

☆ دریچه گرد مشبک آلومینیومی :

نحوه عملکرد: این دریچه گرد از دو بخش فریم گرد و یک شبکه ی منسجم لانه زنبوری تشکیل میشود . هر دو قسمت این دریچه گرد از آلومینیوم ساخته میشود.دریچه گرد مشبک به دو قسمت تقسیم میشود: دریچه گرد مشبک در سایزهای کمتر از بیست سانتیمتر که به صورت یک پله ساخته میشود و دریچه گرد مشبک بیشتراز بیست سانتیمتر که دو پله مونتاژ میگردد تا ساختار فریم به شکل ناموزون و غیر متناسب دیده نشود.

ابتدا فریم دریچه گرد به صورت یک ورق گرد آلومینومی است.که با قالب های دستگاه خمکاری گرد به شکل زیبایی ساختار میگیرد.طراحی ساختار فریم دریچه گرد به صورت قالب اولیه برای هزاران دریچه گرد در هر قطری جواب گوست. پس از ساخت فریم دریچه گرد کار به مرحله ی ساخت شبکه داخلی یا لانه زنبوری می رسد که از تسمه های ورق آلومینومی در عرض های۱۲ میل به طور یکنواخت و منظم  ساخته می شود و این تسمه ها به صورت نر و ماده و برعکس هم در هم فرو رفته و شبکه یک پارچه لانه زنبوری را تشکیل می دهد. فریم این مدل از دریچه گرد دارای یک برجستگی گرد به سمت داخل است که نقش نشیمن گاه ایفا میکند. برای محکم کاری این شبکه روی فریم از یک تسمه پین آلومینیومی استفاده می شود که به وسیله ی دو یا سه پیچ از بقل به دیواره ی فریم دریچه گرد متصل میگردد . در یچه گرد مشبک برای مسیر رفت و بر گشت کانال هوا کاربرد دارد. استفاده از دریچه گرد مشبک برای سیستم های برگشت هوا بیشتر ازانواع دیگر دریچه گرد کاربرد دارد . از دمپرهای پروانه ای برای تنظیم و یا انسداد هوا ی دریچه گرد مشبک استفاده میشود. این دمپرها قابلیت  کنترل دستی دارند.دریچه گرد مشبک دارای قطرهای ۵/۷ –  ۱۰ – ۵/۱۲  -۱۵ – ۲۰ -۲۵ -۳۰ -۳۵ – ۴۰ – ۴۵ – ۵۰ – ۵۵ و۶۰ سانتیمتر میباشد.کلیه سطوح دریچه گرد آلومینیومی به وسیله رنگ کوره ای الکتروستاتیک پوشش داده میشود و خریدار میتواند با سلیقه خود و متناسب با محیط نصب درچه گرد مشبک رنگ مورد نظر را سفارش دهد.

☆دریچه گرد برجسته جت نازل :

نحوه عملکرد : دریچه گرد جت نازل تنها از جنس آلومینیومی ساخته میشود.شکل کلی دریچه گرد جت نازل مانند دیگر دریچه های گرد از یک فریم و استوانه های موازی و با اندازه مساوی از کانون دریچه گرد ساحته میشود که البته به تدریج قطر استوانه ها کاسته میشود.این مدل دریچه گرد بسیار زیبا و دکوراتیو میباشد.

یکی از مزیت های دریچه گرد جت نازل هدایت فشار بالای هوای ورودی و خروجی از انشعاب کانال گرد میباشد.

در مکانهایی با ارتفاع زیاد برای سیستم رفت هواکه ناگزیر به تامین فشار هوای سرد یا گرم از کانال گرد باشیم ، نیاز به کاربرد دریچه گرد جت نازل احساس میشود تا هوای داخل کانال گرد به صورت پرتابی به محیط فرستاده شود.لازم به ذکر است این موضوع در مورد سیستم های برگشت هوا هم صادق است . مسلماً سهولت دمش یا مکش هوای محیط در افزایش راندمان سیستم تهویه از طریق دریچه گرد جت نازل امتیاز بزرگی محسوب میشود.

دریچه گرد جت نازل در دو نوع قالب پشت کوتاه و پشت بلند و در قطرهای ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰-۴۵-۵۰-۵۵-۶۰ تولید میگردد.

باید توجه داشت که قبل از رنگ آمیزی اجزای دریچه گرد جت نازل ، نسبت به ایجاد و تعبیه جای پیچ بر روی فریم دریچه گرد جت نازل اقدام گردد.تعداد سوراخ های جای پیچ به قطر دریچه گرد جت نازل بستگی دارد.حال نوبت رنگ آمیزر با رنگ الکتروستاتیک کوره ای  بر طبق سلیقه مشتری و با در نظر گرفتن تناسب محیط ن۱ب دریچه گرد جت نازل میباشد.همچنین میتوان  برای انسداد یا تغییر فشار هوا در دریچه گرد جت نازل از دمپر پروانه ای استفاده کرد.دمپر پروانه ای در قسمت پشت دریچه گرد جت نازل و روی فریم نصب میگردد.از دریچه گرد جت نازل روی انشعاب آزاد کانال هوا، دهانه انشعاب همسطح سقف و روی دهانه انشعاب هوا در دیوار استفاده میشود.

از مزیت های دریچه گرد جت نازل نسبت به دیگر دریچه ها میتوان به قابلیت پرتاب هوا به صورت عمودی تا حدود ۲۰ متر، شوت هوا به صورت مستقیم و یکپارچه اشاره کرد. همچنین دریچه گرد جت نازل قابلیت پخش هوا در حجم زیاد را دارد.صدای عبور هوا در دریچه گرد جت نازل حداقلی است و قابلیت هوادهی تا ۸۰۰۰ فوت در دقیقه را دارد.در دریچه گرد جت نازل امکان نصب دمپر وجود دارد و میتوان آن را روی دهانه کانال های هوا و انواع پلنیوم باکس ها نصب کرد.

☆ دریچه گرد سونایی آلومینیومی :

نحوه عملکرد :همان طدر که از اسم این نوع دریچه گرد پیداست ، دریچه گرد سونایی برای تهویه مکانهایی با رطوبت بالا مانند سونا سرویس های بهداشتی مکانهای ورزشی استخرها و… به کار میرود. دریچه گرد سونایی از جنس آلومینیوم ساخته میشود.دریچه گرد سونایی دارای قابلیت باز و بسته شدن معبر هوابه وسیله دیسک چرخشی میباشد وهمین خاصیت باعث شده دریچه گرد سونایی به دمپر نیازی نداشته باشد .شما میتوانید با چرخاندن دیسک دریچه گرد سونایی و دور و نزدیک شدن دیسک به دیواره فریم ، معبر هوا را تنگ یا گشاد کنید  ویا حتی با بستن دیسک دریچه گرد سونایی دمش یا مکش هوا را به طور کامل مسدود کنید . در این نوع دریچه گرد هم میتوان از رنگ کوره ای الکتروستاتیک  دلخواه با نظر مشتری استفاده کرد.

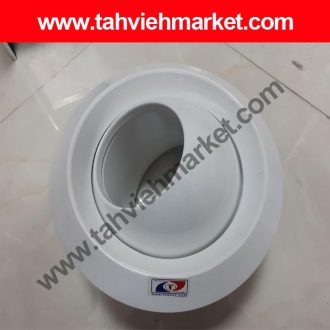

☆ دریچه گرد کروی آلومینیومی :

نام های دیگر دریچه گرد کروی ، دریچه گرد جت اسپوت ، دریچه گرد جت دیفیوزر و یا دریچه گرد تخم مرغی میباشد . دریچه گرد کروی مانند دیگر دریچه ها ی گرد از یک فریم گرد و یک حجم کروی تو خالی تشکیل میشود . این حجم کروی قابلیت چرخش در نشیمن گاه فریم را دارد و با این کار میزان میتوان میزان هوای عبوری از دریچه گرد را تنظیم کرد.باید اذعان کرد که دریچه گرد کروی مستقیم ترین نوع دمش و مکش هوا را دارد.

از،دریچه گرد کروی در نمایشگاهها ، فرودگاهها  و مکانهای تجاری استفاده بیشتری میشود . به دلیل ساختار دریچه گرد کروی میتوان گفت که دریچه ای دور پرتاب است ، پس میتوان از آن در فضاهایی که ارتفاع دهانه انشعاب کانال هوا بالا میباشد از دریچه گرد کروی استفاده کرد . همچنین به دلیل امکان مسیردهی به دهانه ی دمنده ی این دریچه که با چرخش کره ی توخالی آن در هر مسیری حاصل میشود ، این مزیت برای این نوع از دریچه گرد هست که هوا در هر مسیر و با هر زاویه دلخواهی به محیط تزریق شود.

دریچه گرد کروی از دو لایه بیرونی( فریم ) و لایه داخلی (کره توخالی) تشکیل میشود. این کره ی توخالی در حقیقت نقش قلب این نوع از دریچه گرد را ایفا میکند و توسط دستگاههای پرس به طور دو تکه ولی همزمان به حالت پرسی تولید میشود.از ویژگی های دریچه گرد کروی نصب آسان و سریع آن میباشد که هم به صورت سقفی وهم به صورت دیواری قابل نصب و تعبیه میباشد.دریچه گرد کروی قابلیت تنظیم مسیر و فشار هوای خروجی از معبر دریچه گرد کروی در مدار زاویه ۱۸۰ درجه  و امکان چینش ترکیبی بر روی سطوح مختلف را دارد.همچنین قابلیت باز و بسته کردن کامل مسیر هوای گرم و سرد را دارد.دریچه گرد کروی را میتوان با رنگ کوره ای الکتروستاتیک طبق سلیقه ی مشتری و متناسب با فضای محیط رنگ آمیزی کرد.

☆ دریچه گرد خورشیدی آلومینیومی :

از دریچه گرد خورشیدی برای محیط های آزمایشگاهی و بیمارستانی و همچنین ” کلین روم ” ها استفاده میشود زیرا این محیط ها نیاز به هوای مطبوع با فشار تعدیل شده دارند.ساختار این دریچه گرد به گونه ایست که باعث خروج هوا از انشعاب کانال به صورت چرخشی میباشد و از تحمیل هوا به یک نقطه خاص جلوگیری میکند.دریچه گرد خورشیدی در چهار چوبه های تایلی قالب بندی شده و میتوان از فیلتر هپا یا هر نوع فیلتر دیگری برای تصفیه هوای داخل داکت استفاده نمود.به همین دلیل ضرورتاً در پشت دریچه گرد خورشیدی برای جانمایی فیلتر هپا باید از پلنیوم باکس استفاده شود .به دلیل وسعت استفاده از دریچه گرد خورشیدی در فضاهای مختلف و ابعاد متفاوت ، این دریچه در سایزهای مختلف به صورت استاندارد تولید و عرضه میگردد. در ضمن این دریچه به صورت سقفی ، فریم دار ، دیواری و حتی باز شونده قابلیت سفارش دادن  دارد.اگر دریچه گرد خورشیدی فیلتر دار باشد باید آنرا بازشونده ساخت تا بتوان به راحتی فیلتر پشت آنرا تعویض نمود .به دلیل استفاده از دریچه گرد خورشیدی در محیط های استریل و کلین روم ها رنگ آمیزی این دریچه با رنگهای کوره ای الکتروستاتیک و پوشش دهی مناسبش ، از اهمیت ویژه ای برخوردار است.حتما باید از دمپر هوا در پشت دریچه گرد خورشیدی استفاده کرد ، زیرا با توجه به حساسیت محیط های استفاده از این نوع دریچه کاربرباید بتواند فشار هوای ورودی و خروجی به باکس را کنترل کند و از ریزش هوای مازاد جلوگیری نماید.

☆ دریچه گرد اتاق عمل :

نحوه عملکرد : همانطور که میدانید  هوارسانی مناسب در اتاق های عمل از اهمیت ویژه ای برخوردار است .به همین دلیل استفاده از دریچه گرد امری ضروری و واجب میباشد.در ساختار دریچه گرد اتاق عمل از یک فریم گرد و یک صفحه پانچ شده آلومینیومی استفاده شده است .با توجه به ابعاد اتاق عمل و میزان فشار هوای عبوری به محیط ، چشمه های سوراخ پانچ دریچه گرد باید طوری انتخاب گردد که هوای ورودی و خروجی از دریچه با محیط  بیشترین تناسب را داشته باشد .

از آنجاییکه فیلترینگ هوای ورودی اتاق عمل باید دارای راندمان بالایی باشد در نتیجه در پشت دریچه گرد باکسی تعبیه شده و در داخل باکس هوا جایی برای انواع فیلترهای هپا در کلاس های متفاوت در نظر گرفته شده است.

دریچه گرد اتاق عمل از سایز ۵/۷ تا سایز ۶۰ سانتیمتر موجود میباشد. بهتر است جنس دریچه گرد اتاق عمل از آلومینیوم باشد تا بیشترین مقاومت را در برابر فعل و انفعالات شیمیایی و خورندگی داشته باشد . ضخامت ورق آلومینیوم استفاده شده در دریچه گرد اتاق عمل به قطر آن بستگی دارد. بنابراین هرچه قطر دریچه گرد اتاق عمل بزرگتر باشد ضخامت ورق آن نیز باید بیشتر باشد.این نوع دریچه گرد قابلیت نصب هم روی سقف کاذب و هم روی سقف معمولی را داراست .نصب دریچه گرد اتاق عمل با استفاده از پیچ و در روی نما میباشد .رنگ آمیزی دریچه گرد اتاق عمل به صورت رنگ کوره ای الکتروستاتیک بوده واین قابلیت را دارد که طبق نظر مشتری از روی کد رنگ های کوره ای و متناسب با محیط قابل سفارش داده شود .

☆دریچه گرد مشبک زاویه دار:

گاهی نیاز داریم هوا را به جهت یا جهت های مختلف هدایت و یا پرتاب کنیم ، در این حالت از دریچه گر مشبک زاویه دار یک طرفه و یا چند طرفه استفاده میکنیم .ساختار کلی این نوع دریچه گرد به صورت یک فریم گرد وشبکه های لانه زنبوری میباشد که البته شبکه های،داخلی لانه زنبوری زاویه دار به اطراف و قابل رویت میباشد .در زیر نگاهی به انواع دریچه گرد مشبک زاویه دار و نحوه عملکرد آنها می پردازیم        :

دریچه گرد مشبک زاویه دار یکطرفه:

دریچه گرد مشبک زاویه دار یکطرفه از دو قسمت فریم و شبکه های لانه زنبوری زاویه دار تشکیل شده است و با توجه به ساختار این نوع دریچه گرد کل هوای دهانه انشعاب به یک سمت هدایت میشود .زاویه شبکه های لانه زنبوری ۴۵ درجه میباشد . از این نوع دریچه گرد هم در دیوار و هم در سقف استفاده میشود و هم قابلیت دمش دارد و هم قابلیت مکش .از دریچه گرد مشبک زاویه دار هم در سیستم گرمایشی و هم در سیستم سرمایشی استفاده میگردد و دارای قطر های متنوع از ۵/۷  تا ۶۰ سانتیمتر میباشد . نحوه نصب دریچه گرد مشبک زاویه دار هم به صورت پیچ از روی نما وهم به صورت پیچ مخفی در کارهای اکسپوز انجام می پذیرد . میتوان از دمپر برای کنترل هوای عبوری از معبر دریچه گرد استفاده کرد .دریچه گرد مشبک زاویه دار یکطرفه به وسیله رنگ کوره ای الکتروستاتیک و با کد رنگ های متفاوت قابلیت رنگ آمیزی دارد .

دریچه گرد مشبک زاویه دار دو طرفه :

دریچه گرد مشبک زاویه دار دو طرفه هوای عبوری را به دو محیط متفاوت هدایت میکند .در واقع شبکه های داخلی دریچه گرد مشبک در دو زاویه مخالف هم و ۴۵ درجه هوا  را از خود عبور میدهند .دریچه گرد مشبک زاویه دار دو طرفه قابلیت انتقال هوای گرم و سرد را دارد و میتوان از آن هن برای دمش هوا وهم مکش هوا استفاده کرد . این نوع دریچه گرد در قطر های ۱۰ تا ۶۰ سانتیمتر قابل تولید است و برای رنگ آمیزی آن از رنگ الکتروستاتیک کوره ای با کد رنگ های مختلف استفاده میشود .

دریچه گرد مشبک زاویه دار سه طرفه :

دریچه گرد مشبگ زاویه دار سه طرفه هوای عبوری داخل کانال را به سه جهت متفاوت پرتاب میکند .برای جانمایی شبکه های سه طرفه روی فریمباید از دو محور متقاطع به عنوان نشیمن استفاده کرد.درنتیجه شبکه های داخلی این نوع دریچه گرد ازیک طرف روی قیدهای متقاطع و از سوی دیگر بر روی برجستگی رو به داخل فریم دریچه گرد مینشیند. در دریچه گرد مشبک زاویه دار سه طرفه میتوان از دمپر برای کنترل هوای داخل کانال استفاده کرد .این نوع دریچه گرد هم مانند دیگر دریچه های گرد قابلیت رنگ آمیزی با رنگ کوره ای الکتروستاتیک کوره ای در رنگ خای مختلف را دارد .

دریچه گرد مشبک زاویه دار چهار طرفه :

از دریچه گرد مشبک زاویه دار چهار طرفه برای هدایت و انتقال هوا به چهار مسیر متفاوت استفاده میشود .در دریچه گرد مشبک چهار طرفه فضای داخلی به چهار قسمت مساوی متقارن ومتوازن تقسیم گشته و از هر طرف دریچه گرد هوا با فشار مساوی و فشار معین به محیط تزریق میشود . ساخت این نوع دریچه گرد مشبک بسیار دشوار است .در ابتدا باید یک نشیمن متقاطع از سه پری در قسمت داخلی تعبیه کرد و نشیمن گرد فریم نیز در قسمت داخلی تعبیه میشود و هر یک از شبکه های چهارگانه در هر ربع از قسمت داخلی دریچه گرد مینشیند .در دریچه گرد مشبک زاویه دار چهار طرفه نیز میتوان از دمپر پروانه ای استفاده کرد .حتی در صورت نیاز فیلتر هم میتوان استفاده کرد.دریچه گرد مشبک زاویه دار چهار طرفه قابلیت رنگ آمیزی با رنگ کوره ای الکتروستاتیک با کد رنگ های متنوع و متناسب با محیط را دارد .

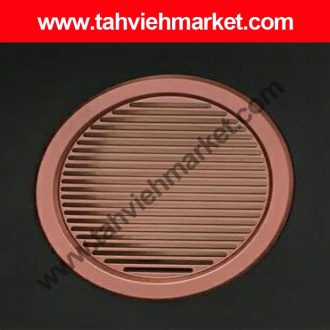

دریچه گرد خطی و انواع آن :

دریچه گرد خطی ، دریچه ایست که دارای خطوط موازی و غیر مشبک میباشد. خطوط موازی دریچه گرد خطی هم به صورت زاویه دار و هم به صورت زاویه صفر قابل ساخت هستند.در زیر به توضیح انواع دریچه گرد خطی زاویه دار میپردازیم :

دریچه گرد خطی یکطرفه :

دریچه خطی یکطرفه دریچه ایست که از یک فریم گرد در لایه بیرونی و خطوط گریلی موازی در لایه درونی تشکیل شده است و هوای عبوری از خود را به یک مسیر هدایت میکند .اگر فضایی امکان تغییر دهانه انشعاب به نقطه لازم را نداشته باشد وبه ناچار هوا توسط خطوط زاویه دار دریچه گرد به نقطه یا محیط مورد نظر هدایت شود ،باید از دریچه گرد خطی یکطرفه استفادل کرد .میتوانوبرای کنترل میزان فشار هوا از دمپر پروانه ای در پشت دریچه گرد خطی یکطرفه استفاده کرد .لازم به ذکر است به دلیل جنس آلومینیومی دریچه گرد خطی یکطرفه ، این دریچه قابلیت رنگ پذیری با رنگ کوره ای الکتروستاتیک را دارد و به دلیل جنس آلومینیومی ، هم در سیستم سرمایش و هم در سیستم گرمایش کاربرد دارد.به دلیل یکطرفه بودن گریل ها یا ۶مان پره های دریچه گرد ، امکان زوزه ی باد وجود داردکه برای رفع این معضل پیشنهاد مهندسین گروه صنتعتی تهویه فراز اینست که فاصله بین خطوط موازی را بیشتر کنیمکه هوا با سهولت بیشتری انتقال یابد .

دریچه گرد خطی دو طرفه :

دریچه گرد خطی دو طرفه ، دریچه ایست که هوا را به دو بُعد مختلف پرتاب میکند .بنابراین اگر بخواهیم هوا را به دو قسمت مختلف به طور یکسان انتقال دهیم از دریچه گرد خطی دو طرفه استفاده میکنیم .دریچه گرد خطی دو طرفه از یک فریم گرد و ساختار گریلی داخلی تشکیل میشود.پره های داخلی و دو طرفه دریچه گرد خطی روی نشیمن داخلی جانمایی میشود و با یک تسمه تثبیت میشود. دریچه گرد خطی دو طرفه از سایز ۱۰ تا ۶۰ سانتیمتر قابل تولید میباشد .میتوان از دمپر پروانه ای برای کنترل عبور هوا در دریچه گرد خطی دو طرفه استفاده کرد . چون جنس این نوع دریچه گرد از آلومینیوم است بنابراین قابلیت رنگ پذیری با رنگ کوره ای الکتروستاتیک با کُد رنگ دلخواه را دارد .دریچه گرد خطی دو طرفه هم در سیستم سرمایشی و هم در سیستم گرمایشی قابل استفاده است و برای انواع دمنده ها و مکنده ها به کار میرود .

دریچه گرد خطی سه طرفه :

این دریچه گرد برای پرتاب هوا به سه بُعد مختلف ساخته میشود و به صورت سه رُبع غیر متقارن هوای عبوری را به سه قسمت تقسیم میکند .دریچه گرد خطی سه طرفه از یک فریم گرد و مغزی تشکیل میشود .فریم دریچه گرد خطی هم به صورت ساده و هم به صورت پله ای قابل طراحی و ساخت میباشد  . گریل ها بر روی یک نشیمن قطری و دو نشیمن متقاطع جانمایی میشوند . برجستگی فریم ، تکیه گاه پره ها میشوند.این دریچه گرد خطی هم در سیستم گرمایشی و هم در سیستم سرمایشی قابل استفاده است .از رنگ های کوره ای الکتروستاتیک با کُد رنگ دلخواه  برای رنگ آمیزی دریچه گرد خطی سه طرفه استفاده میشود .این نوع دریچ گرد از سایز ۱۰ تا ۶۰ سانتیمتر قابل تولید و عرضه میباشد .

دریچه گرد خطی چهار طرفه :

دریچه گرد خطی چهار طرفه هوای دهانه انشعاب گرد کانال هوا را در چهار مقطع اصلی به سمت های چهار گانه انتقال میدهد .دریچه گرد خطی چهار طرفه از فریم و بخش مرکزی تشکیل میشود بخش مرکزی از یک سه پری متقاطع تشکیل شده است که خطوط مورب چهار گانه به ترتیب روی این مقاطع تثبیت میشود . دریچه گرد خطی چهار طرفه از جنس آلومینیوم قابلیت ساخت در سایز های ۱۰ تا ۶۰ سانتیمتر را دارد برای رنگ آمیزی ای نوع دریچه خطی از رنگ های کوره ای الکتروستاتیک بر اساس سلیقه مشتری و متناسب با فضای محیط استفاده میشود .میتوان از دمپر پروانه ای در پشت این دریچه گرد برای کنترل میزان فشار هوای ورودی استفاده کرد .از دریچه گرد خطی چهار طرفه هم برای دمش هوا و هم  برای مکش هوا استفاده میشود .

دریچه گرد پلاستیکی :

دریچه گرد پلاستیکی از جنس ABS  ساخته میشود .استفاده از مواد اولیه مرغوب و درجه یک باعث میشود محصول نهایی دارای استحکام و کیفیت خوبی باشد .از مزیت های این نوع دریچه گرد یکدست بودن و غیر ضایعاتی بودن مواد اولیه میباشد و این امر باعث میشود ساختار دریچه گرد پلاستیکی به حالت دِ فرمه و غیر استاندارد وارد بازار نگردد .زیرا استفاده از مواد اولیه نا مرغوب باعث تاب خوردگی و عدم تقارن در ساختار دریچه گرد پلاستیکی میشود . دریچه گرد پلاستیکی از نوع موادABS به صورت قالب ریزی مواد پلاستیکی تولید میگردد .جهت ایجاد هارمونی و تناسب رنگ بین نما و دریچه پلاستیکی ، میتوان سطح دریچه گرد پلاستیکی را با رنگ های دلخواه رنگ آمیزی کرد. لازم به ذکر است که این نوع دریچه گرد در سایزهای استاندارد قابل تولید میباشد . دریچه گرد پلاستیکی انواع متنوعی دارد که در زیر به توضیح در مورد نحوه عملکرد آنها میپردازیم :

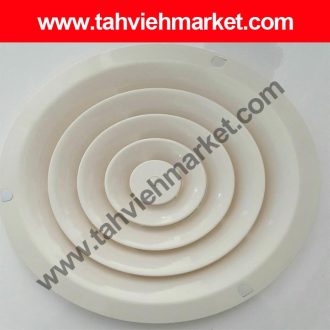

☆دریچه گرد پلاستیکی تخت (بلندگویی) :

دریچه گرد پلاستیکی تخت یا بلندگویی از جنس ABSساخته میشود . ساختار این نوع دریچه گرد پلاستیکی به شکل دایره های تو در تو میباشد و در قطر های ۱۰ تا ۳۰ سانتیمتر تولید میگردد .دریچه گرد پلاستیکی تخت را هم میتوان با استفاده از پیچ نصب کرد و هم با استفاده از فنری که در پشت آن تعبیه شده به صورت هالوژنی نصب میشود . مراحل تولید و ساخت دریچه گرد پلاستیکی به صورت تزریق مواد پلیمری و در یک مرحله انجام میگردد . بیشترین موارد مصرف دریچه گرد پلاستیکی در مناطقی است که رطوبت بالایی دارد میباشد . به همین دلیل در شمال و جنوب کشور بهترین انتخاب دریچه گرد پلاستیکی است . دریچه گرد پلاستیکی در مکان هایی مانند اگزاست سرویس های بهداشتی ، استخر ها ، سونا و… به کار میرود .می توان دریچه گرد پلاستیکی را با رنگ های دلخواه رنگ آمیزی نمود و در سایزهای استاندارد تولید کرد .

☆ دریچه گرد پلاستیکی مشبک :

دریچه گرد پلاستیکی مشبک برای دمش یا مکش هوا با بیشترین فشار به کار میرود . نام دیگر این دریچه گرد ، دریچه گرد پلاستیکی لانه زنبوری میباشد .جنس این دریچه از مواد ABSمیباشد و به صورت قالب گیری مواد پلاستیکی تولید میشود . در سایزهای ۱۰ تا ۳۰ سانت در بازار موجود میباشد .دریچه گرد پلاستیکی مشبک در سیستم های دمش و مکش  و در مکانهایی که رطوبت بالایی دارند به کار میرود .

☆ دریچه گرد پلاستیکی سونایی :

دریچه گرد پلاستیکی سونایی یکی از انواع دریچه گرد پلاستیکی است که در سوناها و استخرها برای اگزاست هوا به کار میرود . جنس این دریچه گرد پلاستیکی هم از ABSمیباشد . امکان نفوذ رطوبت در دریچه گرد پلاستیکی تقریباً به صفر رسیده است .دریچه گرد پلاستیکی سونایی از سه قسمت تشکیل شده است : اول پایه پشتی فریم دریچه گرد پلاستیکی ، دوم فریم اصلی و سوم دیسک یا بشقاب دو پهلو . در واقع پایه پشتی روی دهانه انشعاب نصب میشود . سپس فریم اصلی یک محور متقاطع در مرکز خود دارد که دیسک یا بشقاب دو پهلو را با یک پیچ بلند به مهره ی فریم متصل میکند . این قطعه به عنوان دمپردر دریچه گرد پلاستیکی سونایی  عمل میکند و با باز یا بسته بودن آن میتوان میزان فشار هوای ورودی یا خروجی را کنترل کرد . دیسک موجود در دریچه گرد پلاستیکی سونایی را میتوان در حالت تابستاته یا زمستانه تنظیم کرد . برای  نصب دریچه گرد پلاستیکی سونایی نیاز به استفاده از پیچ در روی نمای فریم نیست . بیشترین کاربرد دریچه گرد پلاستیکی سونایی روی سقف میباشد .

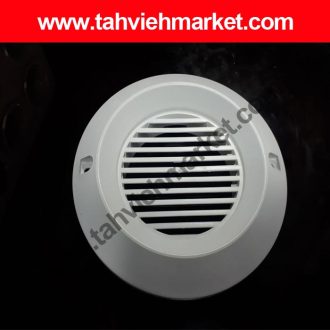

☆ دریچه گرد پلاستیکی خطی :

دریچه گرد پلاستیکی خطی یکی دیگر از انواع دریچه گرد پلاستیکی است که ساختار یکپارچه از فریم و خطوط گریلی دارد .خطوط این دریچه گرد به صورت زاویه دار طراحی شده اند تا اگر به عنوان دریچه گرد پلاستیکی تامین هوای تازه به کار گرفته شد ، آب برف و باران در آن نفوذ نکند .البته مزیت دیگر این دریچه گرد پلاستیکی فاصله خطوط داخلی این دریچه است که طوری طراحی شده که از نفوذ گرد و خاک و غبار از یک سو به سوی دیگر جلوگیری میشود . از دریچه گرد پلاستیکی خطی جهت هوارسانی از طریق انشعابات هوا استفاده میشود .دریچه گرد پلاستیکی خطی در سایزهای ۱۰- ۱۵ و ۲۰ سانت تولید و عرضه میگردد . روش نصب این دریچه گرد پلاستیکی به دو نوع هالوژنی و پیچ – رولپلاک میباشد .

این دریچه گرد پلاستیکی با استفاده از قالبهای مخصوص انجام میپذیرد. استفاده از مواد مرغوب باعث میشود که ساختار این دریچه گرد پلاستیکی بدون تغییر حالت و با عمر طولانی همراه باشد  و همچنین در برابر گرما و سرما از مقاومت بالایی برخوردار باشد . دریچه گرد پلاستیکی خطی به دو نوع دیواری و سقفی ساخته میشود . باید خاطر نشان شویم که دریچه گر  پلاستیکی خطی هم روی سقف های معمولی و هم روی سقف کاذب تعبیه میشود . به طور معمول رنگ دریچه گرد پلاستیکی سفید شیری است اما برای تناسب بیشتر با محیط میتوان آن را رنگ آمیزی کرد .

اطلاعات تکمیلی دریچه گرد

دریچه گرد بلند گویی آلومینیومی

دریچه گرد بلندگویی از دریچه های کلاسیک میباشد که با نام دریچه گرد تخت هم شهرت دارد.

این دریچه گرد از جنس آلومینیوم ساخته میشود و از طریق پرس هایی که زیر قالب های ویژه تحت فشار چرخشی قرار دارند شکل میگیرند .ساختار دریچه گرد بلند گویی متشکل از یک فریم و چند لایه موازی و متوالی در قسمت داخلی میباشد .فریم دریچه گرد بلندگویی به صورت پله ای ساخته میشود و به آن زیبایی مضاعفی میدهد .برای قطر های ۱۰ و ۲۰ سانتی فریم به صورت یک پله ساخته میشود اما در قطر های بالاتر فریم به صورت دو پله ساخته میشود .

این نوع دریچه گرد در سایزهای ۱۰-۱۲-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰-۴۵-۵۰-۵۵   و ۶۰ ساخته و ارایه میگردد .لایه های داخلی پره های گرد تقسیم هوا دریچه گرد بلندگویی به طور دقیقی با لبه های دوبل طراحی و مونتاژ میگردد .تمام این پره ها در یک نقطه ی کانونی به یک قطعه ی قیفی شکل ختم خواهد شد و آن نقطه مرکز دریچه گرد است .تمام پره های گرد ساختار داخلی دریچه گرد بلند گویی به وسیله سه رشته ارتباطی که باهم زاویه ۱۲۰ درجه دارند به قطعه کانونی متصل و ساختار یکپارچه به خود میگیرد .

دریچه گرد بلندگویی که در قطرهای زیر ۲۰ سانت ساخته شده را می توان به روش هالوژنی نصب کرد. ولی اگر قرار باشد دریچه گرد از طریق پیچ نصب شود ، باید قبل از عملیات رنگ پاشی ، روی فریم دریچه گرد سوراخ ها تعبیه شود .حال زمان رنگ آمیزی فرا میرسد . به این جهت که در هنگام ساخت  دریچه گرد آغشته به  روغن ( گریس ) میشود ، در نتیجه قبل از عملیات رنگ آمیزی ،دریچه گر در دو مرحله اسید شور میشود .رنگ پوشاننده ی دریچه گرد آلومینیومی ،رنگ کوره ای الکتروستاتیک میباشد که دارای کُد رنگ های متنوعی است . این ندل دریچه گرد هم برای سیستم رفت هوا و هم برای سیستم برگشت هوا کاربرد دارد و محدودیتی از بابت سیستم گرمایی یا سرمایی ندارد .

میتوان از دمپر پروانه ای برای کنترل فشار هوای ورودی و خروجی استفاده کرد .

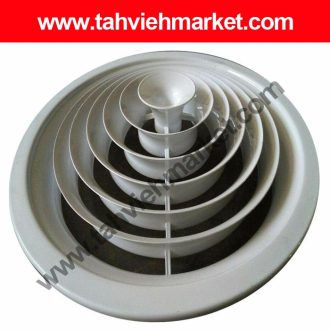

دریچه گرد بلند گویی برجسته :

این دریچه گرد از دوایر داخلی به شکل بلندگو تشکیل شده است .قطعات مدور داخلی این دریچه به صورت برجسته میباشد و به صورت هرمی نسبت به قطعه کانونی کنار هم چیده میشود .

این دریچه گرد به دو صورت ساخته میشود : ” فریم کوچک ” و ” فریم پهن یا بزرگ ” . فریم کوچک برای دریچه گرد با قطر های زیر ۲۰ سانت به کار میرود و به صورت یک پله طراحی میشود . دسته دوم که با فریم پهن ساخته میشود برای دریچه های بزرگتر از قطر ۲۰ سانت میباشد و به صورت دو پله طراحی میشود .

عرض فریم های کوچک دریچه گرد بلندگویی برجسته بین ۵/۲ تا ۳ سانت و عرض فریم های بزرگ دریچه گرد بیت ۵/۴ تا ۵ سانت ساخته میشود .

بزرگی و کوچکی فریم دریچه گرد صرفاً به لحاظ زیبایی بیشتر میباشد وتاثیری در کارایی دریچه گرد نخواهد داشت .

این دریچه گرد به دلیل ساختار زیبا و دکوراتیوش برای سقف مکانهایی همچون آمفی تئاترها ، سینما ها ، سالن ها و تالارها به کار گرفته میشود . لازم به ذکر است که دریچه گرد بلندگویی برجسته را میتوان به صورت ترکیبی در صفحات تایلی جانمایی کرد .

یکی از محاسن دریچه گرد بلندگویی برجسته این است که از پرتاب هوا به صورت مستقیم جلوگیری میکند و هوا به صورت متعادل وارد محیط میشود . از این دریچه گرد در مسیر های رفت و برگشت هوا استفاده میشود و محدودیتی از نظر هوای گرم یا سرد ندارد . دریچه گرد بلندگویی برجسته در قطر های ۱۰ تا ۶۰ سانت قابلیت تولید دارد . این محصول به وسیله پیچ مخفی و همچنین پیچ و رولپلاک از روی نمای فریم قابل نصب است .

پس از مراحل مونتاژ دریچه گرد بلندگویی برجسته نوبت به رنگ آمیزی میرسد . از رنگ پودری الکتروستاتیک برای رنگ آمیزی این دریچه گرد استفادهدمیشود . پس از عملیات رنگ ، دریچه درون کوره قرار میگیردو رنگ کاملا پخته میشود .

رنگ کوره ای را میتوان بر اساس نظر کارفرما و با توجه به تناسب محیط انتخاب کرد .

اطلاعات کاربردی در مورد دریچه گرد :

دریچه گرد در انتقال هوای عبوری از دهانه ی انشعاب کانال هوای گرد به محیط کاربرد دارد . دریچه گرد با سه جنس مختلف آلومینیوم ، چوب و ای بی اس ساخته میشود .از مهمترین انواع  دریچه گرد میتوان به دریچه گرد بلندگویی ، دریچه گرد مشبک و دریچه گرد جت نازل اشاره کرد . استفاده از این دریچه ها بستگی به کارآیی آنها در محیطهای مختلف دارد . به طور مثال از دریچه گرد بلندگویی در سیستم های دمنده جهت دمش استفاده میشود . در سیستم های اگزاست یا مکنده جهت برگشت هوای محیط از دریچه گرد مشبک استفاده میشود . جهت پرتاب هوا با فشار زیاد در دهانه انشعاباتی که در ارتفاع بالا قرار دارند نیز از دریچه گرد جت نازل استفاده میکنیم .

تمام دریچه گرد های ذکر شده در قطر های ۱۰ تا ۶۰ سانت قابلیت ساخت دارند . از انواع دریچه گرد دکوراتیو میتوان به دریچه گرد کروی یا جت اسپوت اشاره کرد . این دریچه گرد هوا را به ۳۶۰ درجه هدایت میکند . دریچه گرد سونایی هم از انواع دریچه گرد است که برای تخلیه هوای سرویس های بهداشتی و استخرها و سوناها با قابلیت تنظیم زمستانه و تابستانه به کار گرفته میشود.

درباره دریچه گرد بیشتر بدانید

از مهمترین متعلقات در صنعت تهویه مطبوع دریچه ها هستند. در نگاه کلی هر زمان که از کانال گرد برای انتقال و داکت هوا استفاده می گردد به طور طبیعی تمام انشعاب ها گرد هستند. در این زمان دریچه گرد بهترین انتخاب برای انشعاب های گرد متصل به کانال گرد می باشد. امروره استفاده از دریچه گرد بسیار رایج تر از دریچه های چهار گوش می باشد. این موضوع به دلیل ظاهر دکوراتیو و شکیل این محصول است.

به طور کلی تمام انواع دریچه گرد دارای یک قاب مدور در محیط پیرامون خود و اجزای مدولار گرد در فضای داخلی می باشند. تفاوت انواع دریچه گرد در شکل ظاهری آنها، شرایط کاربرد و محیط استفاده می باشد. تمامی موارد ذکر شده روی قیمت دریچه گرد تاثیر گذار می باشد.

انواع دریچه گرد در دو گروه اصلی پلاستیکی و آلومینیومی دسته بندی می شوند که بنا به محیط و شرایط کاربردی مورد استفاده قرار می گیرند. نکته ی قابل تذکر در مورد دریچه گرد این است که می توان پشت هر دریچه گرد یک دمپر پروانه ای قرار داد تا بتوان جریان هوا را کنترل، کم و زیاد و یا مسدود کرد.

در یک نتیجه‌گیری کلی از دریچه گرد هم به صورت مستقل در دهانه های انشعاب کانال هوا استفاده می گردد و هم در ورود و خروج هوا در سیستم برگشت کاربرد دارد. حتی از دریچه گرد می توان به صورت ترکیبی با دریچه چهارگوش بهره جست.

دریچه گرد در اماکن صنعتی، محیط های خانگی با ارتفاع سقف متعارف، ورزشگاه‌ها، تالارها و رستوران ها، استخر و سونا و بیمارستان‌ها به وفور مورد کاربرد قرار می‌گیرد.

انواع دریچه گرد

الف) دریچه گرد آلومینیومی

  1. دریچه گرد تخت یا بلند گویی
  1. دریچه گرد برجسته
  1. دریچه گرد مشبک
  1. دریچه گرد جت نازل
  1. دریچه گرد سونایی
  1. دریچه گرد کروی
  1. دریچه گرد خورشیدی
  1. دریچه گرد اتاق عمل
  1. دریچه گرد با توری

ب) دریچه گرد پلاستیکی

  1) دریچه گرد پلاستیکی تخت یا بلندگویی

  ۲) دریچه گرد پلاستیکی مشبک

  ۳) دریچه گرد پلاستیکی خطی

  ۴) دریچه گرد پلاستیکی سونایی

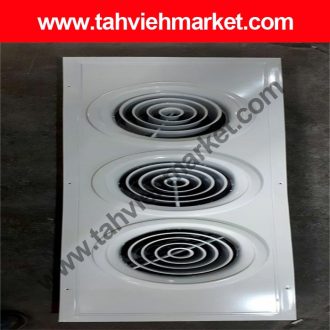

  ج) دریچه گرد ترکیبی

  ۱) دریچه گرد تایلی تخت یا بلندگویی

  ۲) دریچه گرد تایلی برجسته

  ۳) دریچه گرد تایلی جت نازل

  ۴) دریچه گرد تایلی کروی

  ۵) دریچه گرد تایلی خورشیدی

  ۶) دریچه گرد تایلی اتاق عمل

  ۷) دریچه گرد تایلی سونایی

 نحوه ی ساخت و عملکرد انواع دریچه گرد آلومینیومی

انواع دریچه گرد آلومینیومی از دو قسمت فریم و بدنه ی داخلی تشکیل می شوند و موضوع مشترک بین تمام انواع دریچه گرد آلومینیومی این است که قطرهای استاندارد ۱۰-۱۵-۲۰-۲۵-۳۰-۳۵-۴۰-۴۵-۵۰-۵۵-۶۰ سانتیمترتولید و به بازار عرضه می شوند.

تمام انواع دریچه گرد آلومینیومی این قابلیت را دارد که هم با دمپر و هم بدون دمپر ساخته شود. موضوع مشترک دیگر بین انواع دریچه گرد آلومینیومی استفاده از رنگ کوره ای الکترواستاتیک در تمام آنها می باشد. رنگ کوره ای الکترواستاتیک این قابلیت را دارد که طبق نظر کارفرما و با سفارش کد رنگ مورد نظر و متناسب با محیط انتخاب گردد.

تنها تفاوت انواع دریچه گرد آلومینیومی با یکدیگر شکل پره های داخل فریم و همچنین محیط مورد کاربرد آنها می باشد. به طور مثال از دریچه گرد تخت یا بلندگوی در مکان هایی با ارتفاع سقف متوسط یا کم استفاده میشود، اما در مکان هایی که ارتفاع سقف زیاد باشد می‌توان از دریچه گرد مشبک استفاده کرد.

انواع دریچه گرد آلومینیومی با پیچ به محل مورد نظر نصب می شود.

نحوه ی ساخت و عملکرد انواع دریچه گرد پلاستیکی

موضوع قابل مطرح که در مورد انواع دریچه گرد پلاستیکی این است که تمام مدل های این محصول در قطر های ۱۰-۱۵-۲۰-۲۵-۳۰ سانتیمتر تولید می شوند.برای نصب انواع دریچه گرد پلاستیکی علاوه بر پیچ، می توان از فنر هم استفاده کرد.

دریچه گرد پلاستیکی نیز از فریم و پره های داخلی تشکیل می شود که بنا بر محیط استفاده از مدل های مختلف آن استفاده می کنیم. به طور کلی از دریچه گرد پلاستیکی در محیط هایی که رطوبت هوا بالاست و در اصطلاح آن مکان شرجی می باشد، استفاده می شود. قیمت انواع دریچه گرد پلاستیکی از نوع آلومینیومی آن کمتر است و دادای وزن کم می باشد.همچنین مزیت دیگر دریچه گرد پلاستیکی نسبت به انواع دریچه گرد آلومینیومی قابل شستشو بودن این محصول است.

اطلاعات تکمیلی در مورد دریچه گرد

دریچه ای با نام دریچه گرد شهرت می یابد که از یک فریم گرد در محیط خود و همچنین لایه های مدور در قسمت داخلی تشکیل شده باشد. انواع دریچه گرد دارای مدل های مختلف و متنوعی می باشد. در زیر به توضیح متداول ترین انواع دریچه گرد می پردازیم:

دریچه گرد بلندگویی ( دریچه گرد تخت )

دریچه گرد بلندگویی دریچه ایست که از جنس آلومینیومی و پلاستیکی ساخته  می‌شود. این دریچه گرد مناسب محیط هایی است که دارای ارتفاع معمولی باشند. دریچه گرد بلندگویی فشار هوای ورودی را به محیط تعدیل می کند.

دریچه گرد برجسته

دریچه گرد برجسته از انواع رایج می باشد که بسیار شبیه دریچه گرد بلندگویی است، با این تفاوت که لایه های داخلی به صورت زاویه دار به هم وصل شده‌اند و ظاهر ساختار دریچه را به صورت گرد برجسته نشان می دهند. به همین دلیل به این دریچه گرد دریچه گرد برجسته می گویند.

دریچه گرد مشبک

این دریچه گرد نیز از دو نوع آلومینیومی و پلاستیکی تولید و به بازار عرضه می شود. فریم این دریچه گرد یک قاب گرد می باشد که با شبکه های لانه زنبوری داخل آن پر شده است. از دریچه گرد مشبک جهت مسیر رفت و برگشت کانال هوا استفاده می شود. این دریچه گرد در مسیر کانال رفت و هوای داخل کانال را با بیشترین فشار به محیط وارد کرده و در مسیر برگشت بیشترین حجم هوا را می مکد.

دریچه گرد جت نازل

دریچه گرد جت نازل دریچه ای است که دارای لایه های استوانه ای موازی در قسمت داخلی دریچه می باشد و بیشترین کاربرد این دریچه گرد در کانال های رفت هوا است.

دریچه کروی ( دریچه جت اسپوت )

 این دریچه گرد از جنس آلومینیوم ساخته شده و فریم آن به صورت مستقیم به بدنه کروی داخل و وصل می شود. در حقیقت می‌توان گفت کره ی توخالی دریچه کروی یا جت اسپوت با تکیه بر فریم گرد دریچه کولر و تکان خوردن در نشیمنگاه فریم می توانند هوا را به تمام جوانب فریم هدایت نماید.

 این دریچه گرد ظاهری شکیل و زیبا دارد، به همین دلیل در فضاهای تجاری اداری نمایشگاهی بسیار پرکاربرد است.

دریچه گرد سونایی

دریچه گرد سونایی نیز در دو مدل آلومینیومی و پلاستیکی قابلیت ساخت دارد.

موارد استفاده از دریچه گرد

دریچه های گرد مناسب دهانه های انشعاب کانال های گرد می باشند. در نتیجه هر گاه برای انتقال و یا مکش هوا از کانال گرد یا لوله های خرطومی استفاده شد، لزوما برای دهانه انشعاب باید از دریچه گرد استفاده شود.

دریچه گرد انواع مختلفی دارد. همانطور که در بالا اشاره کردیم دریچه گرد بلندگویی، دریچه گرد برجسته، دریچه گرد مشبک، دریچه گرد سونایی و همچنین جت نازل از انواع دریچه گرد می باشد که قابلیت ساخت در قطر های مختلف را دارد. مدل های مختلف دریچه گرد که از ورق آلومینیوم ساخته می شوند این امکان را به کارفرما می دهد تا با ابعاد دلخواه دریچه را تحویل بگیرد. اما در مورد دریچه گرد پلاستیکی این امر صادق نیست. انواع دریچه گرد پلاستیکی در سایزهای استاندارد ساخته می شوند.

لازم به ذکر است که می توان در پشت دریچه گرد دمپر پروانه ای نصب کرد. این دمپر جهت تنظیم فشار هوا و یا انسداد هوا به کار می رود. برای دریچه گرد آلومینیومی استفاده از رنگ کوره ای الکترواستاتیک الزامیست. این رنگ دریچه گرد را از هر گونه آسیب و استهلاک زودرس در امان می دارد و عمر مفید آن را افزایش می‌دهد. علاوه بر آن این امکان را به کارفرما می دهد که دریچه گرد را متناسب با محیط اطراف و با سفارش کد رنگ مورد نظر رنگ آمیزی نماید.

انواع دریچه گرد و عملکرد هریک از آن ها

همانطور که می دانید دریچه گرد دارای انواع متنوعی است. در حقیقت دریچه گرد هم این قابلیت را دارد که به صورت مستقل در دهانه انشعاب به کانال هوا جانمایی کرد گردد و وظیفه ورود و خروج هوا در سیستم رفت و برگشت تهویه مطبوع بر عهده گیرد و هم می تواند به صورت ترکیبی روی دریچه چهارگوش تعبیه شده و وظایف خود را انجام دهد. به طور مثال در فضاهایی که سقف کاذب تایلی اجرا شده باشد اگر بخواهیم از دریچه گرد استفاده کنیم از دریچه گرد تایلی بهره می گیریم

در زیر به معرفی انواع دریچه گرد و عملکرد آنها می پردازیم:

الف) دریچه گرد آلومینیومی و انواع آن

۱-دریچه گرد تخت( بلندگویی):

دریچه گرد تخت یا بلندگویی از پرکاربردترین انواع دریچه گرد می باشد و از آنجا که طرح های داخلی آن بسیار شبیه به انحنای بدنه بیرونی بلندگو است به آن دریچه بلندگویی گفته می شود. از دریچه گرد تخت یا بلندگویی آلومینیومی در سیستم دمش و مکش هوا استفاده میشود. دریچه گرد تخت از دو قسمت اول اصلی فریم و پره ها تشکیل شده است و این قابلیت را دارد که پره‌ها از فریم هنگام نصب جدا شود. دریچه گرد تخت مناسب فضاهایی است که ارتفاع سقف در آنجا متوسط یا کم است، در نتیجه برای عدم ریزش مستقیم هوا از این دریچه استفاده می شود. دریچه گرد تخت را می توان با دمپر یا بدون دمپر ساخت. این محصول به وسیله رنگ کوره ای الکترواستاتیک پوشش داده شده تا مقاومت و ضربه پذیری آن به حداکثر برسد.

۲-دریچه گرد برجسته:

دریچه گرد برجسته نیز از لحاظ ساختار بسیار شبیه دریچه گرد تخت می باشد، با این تفاوت که پره های آن به صورت زاویه دار نسبت به سطح افق فریم و برجسته تعبیه شده اند. در حقیقت لایه های داخلی دریچه گرد برجسته به وسیله رابطه های زاویه داری به یکدیگر وصل می‌شوند تا مونتاژ دریچه گرد برجسته به صورت زاویه دار انجام پذیرد. از این محصول در آمفی تئاتر ها سالن های سینما تالار و هتل ها سالن های ورزشی و استفاده زیادی می شود. این دریچه گرد نیز از دو قسمت فریم و پره ها تشکیل شده که پره های آن قابلیت جدا شدن از فریم را دارند. تفاوت عملکرد دریچه گرد برجسته با دریچه گرد تخت این است که هوای داخل کانال هوا با مقاومت کمتری در دریچه گرد برجسته به محیط انتقال می یابد. این دریچه گرد نیز با رنگ کوره ای الکترواستاتیک پوشش داده می شود و هم با دمپر و هم بدون دمپر قابلیت ساخت و تولید دارد.

۳-دریچه گرد مشبک:

دریچه گرد مشبک متشکل از یک فریم در محیط و شبکه‌های منسجم لانه‌زنبوری می باشد. جنس هر دو قسمت این دریچه گرد از آلومینیوم می باشد. فریم دریچه گرد مشبک آلومینیومی در سایز های کمتر از ۲۰ سانتی متر به صورت یک پله و در سایز های بالاتر از ۲۰ سانتیمتر به صورت دوپله طراحی و اجرا می شود. ابتدا فریم دریچه گرد مشبک از طریق تراشکاری در کارگاه تراش شکل می گیرد، سپس نوبت به ساخت شبکه‌های لانه زنبوری می رسد. این شبکه ها از تسمه های ورق آلومینیومی در عرض های ۱۲ میل به صورت نیم خط نیم خط در فواصل یکنواخت و منظم شیار گذاری خواهد شد و تسمه ها به صورت نر و ماده در یکدیگر فرو می روند و ساختار یک پارچه به دست می آید. جهت تثبیت شبکه لانه زنبوری دریچه گرد به فریم آن در قسمت پشتی شبکه های لانه زنبوری یک تسمه یا پین آلومینیومی به کار میرود. این تسمه به وسیله دو یا سه پیچ از بغل به دیواره استوانه‌ای فریم دریچه گرد متصل و تثبیت می شود. از دریچه گرد مشبک جهت سیستم دمش و مکش هوا می توان بهره گرفت. اما بیشترین کاربرد را در سیستم های برگشت هوا دارد همچنین دریچه گرد مشبک این قابلیت را دارد که با دمپر و یا بدون دمپر ساخته شود این محصول توسط رنگ کوره ای الکترواستاتیک پوشش داده می‌شود.

۴-دریچه گرد جت نازل:

یکی از انواع دریچه گرد که بسیار دکوراتیو و شیک می باشد و صرفاً از جنس آلومینیوم ساخته خواهد شد، دریچه گرد جت نازل است. این محصول متشکل از یک فریم در محیط و استوانه های موازی که در فواصل مساوی نسبت به کانون دریچه گرد تشکیل می شود  که به تدریج از قطر استوانه ها کم میشود. از ویژگی های دریچه گرد جت نازل این است که هوای ورودی و خروجی با بیشترین فشار در مسیر انتقال می یابد. دریچه گرد جت نازل جهت سیستم دمش و مکش کارایی دارد، زیرا هوا به راحتی از طریق دریچه گرد جت نازل به محیط تزریق می‌شود و راندمان کار بسیار بالا می رود. دریچه گرد جت نازل در دو مدل قالب پشت کوتاه و پشت بلند طراحی و ساخته می شود. ابتدا فریم این دریچه گرد ساخته شده  و سپس استوانه‌های تیغ‌های دریچه گرد جت نازل با تجمیع و هم چسبانی این استوانه های موازی به فریم کامل می گردند. تمام سطوح دریچه گرد جت نازل به وسیله رنگ کوره ای الکترواستاتیک پوشش داده خواهد شد از ویژگی های دریچه گرد نازل می توان به قابلیت پرتاب هوا به صورت عمودی تا حد ۲۰ متر و در حجم زیاد اشاره کرد. دریچه گرد جت نازل را میتوان روی دهانه کانال های هوا و انواع پلنیوم باکس ها نصب کرد. همچنین قابلیت نصب دمپر را در پشت خود دارد.

۵-دریچه گرد سونایی:

دریچه گرد سونایی مناسب فضاهایی است که از رطوبت بالایی برخوردارند، مانند سونا ها یا سالن های ورزشی و یا سرویس های بهداشتی و….با توجه به افت فشار هوای بسیار پایین دریچه گرد سونایی می‌توان از آن به عنوان بهترین گزینه در فضاهایی که مکش رطوبت و هوای محیط به صورت دائمی جریان داشته باشد استفاده کرد. دریچه گرد سونایی نیازی به استفاده از دمپر ندارد، زیرا دارای ساختار دیسکی و قابلیت باز و بسته شدن معبر هوا به وسیله همان دیسک چرخشی بوده و در نتیجه با چرخاندن دیسک دریچه گرد سونایی معبر هوا تنگ و گشاد میشود. در نتیجه نیازی به استفاده از دمپر در پشت آن نیست. بهترین گزینه برای ساخت دریچه گرد سونایی استفاده از ورق آلومینیوم می باشد. در این صورت حتماً باید تمام سطوح این محصول به وسیله رنگ کوره ای الکترواستاتیک پوشش داده شود.

۶-دریچه گرد کروی:

دریچه گرد کروی را با نام‌های دریچه گرد جت اسپوت، دریچه گرد جت دیفیوزر و یا دریچه گرد تخم مرغی نیز می شناسند. این محصول متشکل از یک فریم گرد و یک حجم کروی توخالی میباشد. با چرخش این کره در داخل نشیمنگاه فریم میزان هوای عبوری از دریچه گرد تنظیم خواهد شد. دریچه گرد کروی مستقیم‌ترین نوع پرتاب هوا را در میان انواع دریچه گرد انجام میدهد. این محصول در پروژه های نمایشگاهی فرودگاهی و تجاری بسیار پرکاربرد است. همچنین در سیستم های رفت و برگشت هوا به طور همزمان کاربرد دارد مناسب محیط هایی است که ارتفاع دهانه انشعاب کانال هوا بالا باشد، در نتیجه می‌توان گفت دریچه گرد و کروی نوعی دریچه گرد دور پرتاب است. فریم دریچه گرد کروی از دو لایه تشکیل می شود لایه بیرونی نقش نشیمن و لایه درونی نقش تثبیت کننده کره داخلی را دارد. قسمت اصلی دریچه گرد کروی یک کره تو خالیست به قطر دریچه گرد که توسط دستگاه های پرس به طور دو تکه تولید شده و هوا رسانی از همین معبر استوانه ای صورت می پذیرد. دریچه گرد کروی را هم می‌توان در سقف و هم میتوان روی دیوار نصب کرد. دریچه گرد کروی این قابلیت را دارد که به طور کامل معبر هوای دریچه گرد در تابستان یا زمستان بنابر نیاز بسته شود. تمام سطوح دریچه گرد کروی آلومینیومی با رنگ کوره ای الکترواستاتیک پوشش داده می شود.

۷-دریچه گرد خورشیدی:

دریچه گرد خورشیدی مناسب محیط هایی است که نیاز به تامین هوای مطبوع با فشار تعدیل شده دارد. به دلیل قالب گرد و شبکه های موازی مورب این دریچه گرد هوای خروجی را از دهانه انشعاب به کانال به صورت چرخشی به محیط تزریق می‌کند و از تحمیل فشار هوا به یک نقطه جلوگیری خواهد کرد. عموماً دریچه گرد خورشیدی را از جنس آلومینیوم می سازند. همچنین جهت تسویه هوای داخل داکت و کانال هوا از فیلتر هپا یا هر نوع فیلتر مناسبی می توان بهره گرفت. در نتیجه باید از پلنیوم باکس در پشت دریچه گرد خورشیدی به عنوان محلی برای تجمیع هوا و جانمایی فیلتر هوا استفاده کرد. گروه صنعتی تهویه مارکت هیچ محدودیتی جهت ساخت دریچه گرد خورشیدی در سایزها و ابعاد معمول متنوع و غیر استاندارد ندارد، روی تمام سطوح دریچه گرد خورشیدی نیز مانند انواع دیگر دریچه گرد رنگ کوره ای الکترواستاتیک پاشیده می‌شود تا مقاومت آن در برابر ضربه بالا رود. همچنین باید به این نکته اشاره کرد که می‌توان در پشت دریچه گرد خورشیدی از دمپر هوا نیز استفاده کرد.

۸-دریچه گرد اتاق عمل:

ساختار دریچه گرد اتاق عمل متشکل از یک فریم گرد و یک صفحه گرد پانچ شده از جنس آلومینیوم می باشد. چشمه های سوراخ پانچ دریچه گرد باید طوری انتخاب شود که هوای ورودی و خروجی از دریچه گرد با توجه به حجم اتاق عمل و میزان فشار هوای عبوری به محیط بیشترین تناسب را ایجاد کند. از آنجا که میزان فیلترینگ در هوای ورودی به اتاق عمل باید بیشترین راندمان را داشته باشد در قسمت پشت دریچه گرد و اتاق عمل نیز باید یک پلنیوم باکس در نظر گرفته شود و در داخل باکس هوا جایی برای فیلترهای هپا پیش بینی می شود. عموماً دریچه گرد اتاق عمل را از جنس آلومینیوم می سازند تا بیشترین مقاومت را داشته باشد. ضخامت ورق مصرفی پانچ شده در دریچه گرد اتاق عمل بستگی به قطر دریچه دارد، هرچه قطر دریچه گرد بالاتر رود ضخامت ورق مصرفی نیز افزایش می یابد و بالعکس. دریچه گرد اتاق عمل آلومینیومی را میتوان با رنگ کوره ای الکترواستاتیک پوشش داد و مقاومت این محصول را تاپ بیشترین حد افزایش داد.

۹-دریچه گرد با توری جهت هوای آزاد:

این دریچه گرد برای تامین هوای تازه به کار می رود و دارای دو بخش فریم و توری در ساختار خود می باشد. عموماً دریچه گرد باتوری جهت هوای آزاد را از جنس آلومینیوم می سازند، حتی توری آن نیز از جنس آلومینیوم است. از آنجا که قرار است با استفاده از این دریچه گرد هوای تازه به محیط تزریق شود در نتیجه جنس توری بسیار مهم است و باید گفت که چشمه ها یا سوراخ های این توری باید طوری باشد که هم هوا به راحتی عبور و مرور کند و هم امکان عبور گرد و خاک و لانه گزینی حشرات موذی در آن از بین برود. ضخامت توری مصرف شده در این دریچه گرد نیز به قطر آن بستگی دارد. هرچه قطر این دریچه گرد بیشتر شود برای استحکام بیشتر طولی از ضخامت بالاتری استفاده می کنیم. این دریچه گرد نیز توسط رنگ کوره ای الکترواستاتیک پوشش داده می شود و درون کوره قرار می گیرد و در اصطلاح پخته می شود.

ب) دریچه گرد پلاستیکی و انواع آن

۱-دریچه گرد پلاستیکی تخت یا بلندگویی

جنس دریچه گرد پلاستیکی تخت بلندگوی ماهیتاً از ABSمیباشد و شکل و ساختار این دریچه گرد به شکل دایره های تودرتو مانند بلندگو است.این دریچه گرد هوای عبوری از خود را به صورت معتدل و پرتاب غیر مستقیم به محیط انتقال می‌دهد. دریچه گرد پلاستیکی تخت در قطر های ۱۰ تا ۳۰ سانت قابل تولید و عرضه به بازار است. دریچه گرد پلاستیکی این قابلیت را دارد که در قالب های آماده و سایزهای گفته شده از قبل پیش تولید شود، زیرا تنها در ابعاد استاندارد به فروش میرسد. به کار بردن مواد اولیه مرغوب و درجه یک باعث می شود محصول نهایی دارای کیفیت و استحکام خوبی باشد. اینکه جنس مواد اولیه یکدست و غیر بازیافتی باشد بسیار در کیفیت دریچه گرد پلاستیکی تاثیر گذار است. تاخوردگی و عدم تقارن در ساختار دریچه گرد پلاستیکی از عوارض و عواقب استفاده از مواد اولیه نامرغوب در تولید دریچه گرد می باشد. یکی از مزیت‌های دریچه گرد پلاستیکی تخت یا بلندگوی این است که به راحتی با استفاده از پیچ و یا به صورت هالوژنی در حفره مورد نظر جانمایی می گردد. همچنین دریچه گرد پلاستیکی تخت در یک مرحله و و به صورت تزریق مواد پلیمری در قالب مربوطه به صورت دفعی تولید می شود. این دریچه گرد بیشتر جهت سیستم مکش به کار می‌رود. از مزیت های استفاده از دریچه گرد پلاستیکی این است که در مناطقی که از رطوبت بالایی برخوردار باشد کاربرد این محصول بسیار بالاست، در نتیجه در مناطق شمالی و جنوبی کشور با استقبال زیادی مواجه می‌شود. دریچه گرد پلاستیکی تخت را در سرویس‌های بهداشتی استخرها سوناها به وفور استفاده می کنند. علیرغم اینکه رنگ ماهیت جنس ABSسفید می‌باشد اما می توان سطوح دریچه گرد پلاستیکی را با رنگ های دلخواه رنگ آمیزی نمود.

۲-دریچه گرد پلاستیکی مشبک

دریچه گرد پلاستیکی مشبک با بیشترین مکش هوا و یا امکان هوا رسانی گزینه مناسبی برای سیستم های مکش هوا و بخار در سرویس های بهداشتی حمام ها و استخر ها می باشد. این دریچه گرد دارای شبکه‌های داخلی مربع یا لوزی به عنوان دریچه گرد لانه زنبوری نیز یاد می شود. جنس دریچه گرد پلاستیکی مشبک از مواد ABSمی باشد که درون قالبهای مواد پلاستیکی ریخته شده و دارای ساختار یکپارچه می باشد .این دریچه گرد در سایزهای ۱۰ تا ۳۰ سانتی متر تولید می شود. دریچه گرد پلاستیکی مشبک به وسیله پیچ و یا چند فنر که در پشت آن تعبیه شده بصورت هالوژنی نصب می گردد. میتوان روی سطوح دریچه گرد پلاستیکی مشبک را با رنگ دلخواه رنگ آمیزی نمود.

۳-دریچه گرد پلاستیکی خطی

دریچه گرد پلاستیکی خطی دارای ساختار یکپارچه از فریم و خطوط گریلی می باشد. خطوط این دریچه گرد طوری طراحی شده اند که زاویه دار بوده و از نفوذ آب باران و برف به داخل جلوگیری به عمل می آید. فواصل این خطوط موازی طوری طراحی شده است که ورود گرد و خاک به داخل نیز امکان پذیر نیست. دریچه گرد پلاستیکی خطی برای هوا رسانی از طریق انشعابات هوا مناسب می باشد. این دریچه گرد در قطر های ۱۰ سانت ۱۵ سانت و ۲۰ سانت تولید می شود. طریقه نصب این دریچه به وسیله پیچ و رولپلاک میباشد. همچنین می توان با کمک چند فنر به صورت هالوژنی این دریچه گرد را نصب کرد. استفاده از مواد اولیه مرغوب باعث می شود که ساختار دریچه گرد پلاستیکی در طول مدت زمان طولانی دچار تغییر حالت و تاب خوردگی نشود، همچنین مقاومت این محصول را در برابر گرما و سرما افزایش می دهد. پس نتیجه میگیریم که مواد مرغوب در ساخت دریچه گرد پلاستیکی از مهمترین عوامل می باشد. دریچه گرد پلاستیکی خطی هم روی دیوار و هم روی سقف نصب میشود. می توان با رنگ دلخواه روی سطوح این محصول را رنگ آمیزی کرد.

۴-دریچه گرد پلاستیکی سونایی

دریچه گرد پلاستیکی سونایی مناسب تخلیه یا اگزاست بخار و هوای موجود در محیط های مرطوب مانند سونا ها استخر ها و سرویس های بهداشتی می باشد. ماهیت این دریچه گرد نیز مانند انواع دیگر آن از مواد abs می باشد. امکان نفوذ یا تاثیر رطوبت در ساختار دریچه گرد پلاستیکی سونایی تقریباً به صفر رسیده است، در نتیجه زمان استهلاک این دریچه گرد بسیار طولانی است. دریچه گرد پلاستیکی سونایی دارای سه قسمت اصلی می باشد، اولین قسمت پایه پشتی فریم است که به عنوان اولین قطعه بر روی دهانه انشعاب نصب و تثبیت می شود، دومین قسمت فریم اصلی دریچه گرد پلاستیکی سونایی باشد. این قطعه با یک محور متقاطع در مرکز خود یک مهره در حال انتظار دارد چه قطعه سوم با پیچ به این مهره وصل شده و می توان با باز و بسته کردن این مهره میزان هوای ورودی یا خروجی را تنظیم کرد. در واقع قطعه سوم که حالت یک دیسک یا بشقاب را دارد با یک پیچ بلند به مهره فریم اصلی متصل است. این قطعه به شکل دمپر از روی نما عمل می کند و با میزان باز یا بسته بودن آن مقدار هوای عبوری از محور دریچه گرد سونایی تنظیم خواهد شد. دیسک یا بشقاب تنظیم کننده هوای دریچه گرد سونایی پلاستیکی امکان قرارگیری در حالت تابستان و زمستان را به کاربر می دهد و حتی به صورت فصلی می توان انتقال هوای آن را تنظیم نمود. از دیگر ویژگی‌های دریچه گرد پلاستیکی سونایی این است که احتیاج به پیچ برای نصب این محصول نیست و این محصول با حالت سه لایه ای که دارد به راحتی می تواند روی سطوح سوار شود.

ج) دریچه گرد ترکیبی و انواع آن

۱-دریچه گرد تایلی تخت یا بلندگویی

۲-دریچه گرد تایلی برجسته

۳-دریچه گرد تایلی جت تازل

۴-دریچه گرد تایلی کروی

۵-دریچه گرد تایلی خورشیدی

۶-دریچه گرد تایلی اتاق عمل

۷-دریچه گرد تایلی سونایی

درباره دریچه گرد بیشتر بدانیم

از انواع دریچه گرد جهت انتقال هوای عبوری از دهانه انشعاب کانال هوای گرد به محیط دیگر استفاده می شود. دریچه گرد هوا در هر مدلی که باشد از سه جنس آلومینیومی چوب و ای‌بی‌اس ساخته خواهد شد. به طور خلاصه این مدل ها شامل دریچه گرد بلندگویی، دریچه گرد مشبک، دریچه گرد جت نازل و ….. می باشد.

هر یک از مدل هایی که در بالا اشاره شد دارای ویژگی های خاصی است که به نوع عملکرد و کاربرد آن دریچه گرد در محیط بستگی دارد. به طور مثال دریچه گرد بلندگویی غالباً در سیستم دمنده و برای دمش هوا کاربرد خواهد داشت. دریچه گرد مشبک در سیستم های اگزاست یا مکنده جهت برگشت هوای محیط بسیار پر کاربرد است. دریچه گرد جت نازل جهت پرتاب هوا با فشار زیاد در دهانه انشعاباتی که در ارتفاع بالا قرار دارند.

تمامی مدل های دریچه گرد که در بالا به آن اشاره کردیم قابلیت ساخت در قطر های استاندارد از ۱۰ تا ۶۰ سانتیمتر را داشته و می توان آنها را با این اقطار به بازار ارائه کرد.

علاوه بر دسته بندی های اصلی در زمینه دریچه گرد مدل هایی از این محصول وجود دارد که چندان پرکاربرد نبوده و بیشتر جنبه دکوراتیو بودن به محیط می دهد. به طور مثال دریچه گرد جت اسپوت یا دریچه گرد کروی و همچنین دریچه گرد سونایی از این دسته هستند.

 دریچه گرد جت اسپوت این قابلیت را دارد که هوا را به صورت ۳۶۰ درجه به تمام نقاط محیط هدایت نماید.

 دریچه گرد سونایی نیز برای تخلیه هوای سرویس‌های بهداشتی و سونا استخرها با قابلیت تنظیم تابستانه و زمستانه مورد استفاده و کاربرد قرار خواهد گرفت. برای نصب دریچه گرد بر روی تمامی سطوح از جمله سقف یا دیوار هیچ محدودیتی از لحاظ اجرا وجود نخواهد داشت.

برچسب های مرتبط:

تهویه فراز

دریچه گرد

دریچه جت نازل

دریچه جت اسپوت

دریچه کروی

===========================================================================================

دریچه گرد
دریچه گرد بطور کلی در تمامِ انواعِ خود از یک فریمِ گرد در محیطِ خود و همچنین لایه های مُدور در قسمتِ داخلی تشکیل شده است.
اولین دریچه گرد که معرفی می گردد، دریچه گرد بلندگویی ( دریچه گرد تخت ) است، این دریچه گرد از دو نوع جنسِ آلومینیومی و پلاستیکی(پی وی سی)تولید می گردد.این نوع دریچه بیشتر برای محیط هایی استفاده می گردد که دارای ارتفاعِ معمولی می باشند و دلیلِ استفاده از این نوع دریچه گرد نیز تعدیلِ فشارِ هوای ورودی به محیط از انشعابِ کانالِ هوا میباشد.
دومین دریچه گرد که معرفی می گردد دریچه گرد برجسته است که از نظر ظاهری و لایه های داخلی دقیقاً شبیهِ دریچه گرد بلندگویی ( دریچه گرد تخت ) میباشد با این تفاوت که لایه های داخلی بصورتِ زاویه دار به هم متصل می شوند و ظاهرِ ساختارِ دریچه را بصورتِ گردِ برجسته نمایان می سازند و به همین دلیل این نوع دریچه گرد را دریچه گرد برجسته می نامند.
سومین دریچه گرد که معرفی می گردد دریچه گرد مشبک است، این نوع دریچه گرد نیز از دو نوع جنس آلومینیوم و پلاستیکی(پی وی سی) تولید می گردد، این نوع دریچه را به خاطرِ ساختارِ شبکه ای یا لانه زنبوریِ آن دریچه گرد مشبک می نامند.از این نوع دریچه، هم در مسیر رفتِ کانال هوا استفاده می گردد و هم در مسیرِ برگشتِ کانال هوا .
دریچه گرد مشبک در مسیر کانالِ رفت، هوای داخلِ کانال را با بیشترین فشار به محیط وارد کند و در مسیر کانالِ برگشت نیز بیشترین حجمِ هوا را مَکِش می کند.
چهارمین نوع از انواعِ دریچه گرد ، دریچه گرد جن مازل است، دریچه گرد جن مازل دارای لایه هایِ استوانه ایِ موازی در قسمتِ داخلیِ دریچه است و بیشترین کاربردِ این دریچه در کانالهای رفتِ هوا است.
پنجمین دریچه گرد که می توان از آن نام برد دریچه کروی ( دریچه جت اسپوت ) است.این دریچه گرد نیز از جنس آلومینیوم ساخته شده و فریم آن بصورت مستقیم به بدنه ی کرویِ داخلی متصل است و در واقع کُره ی تو خالیِ دریچه کروی ( دریچه جت اسپوت ) با تکیه بر فریمِ گردِ دریچه کروی ( دریچه جت اسپوت ) و غلتیدن در نشیمن گاهِ فریم ، امکانِ هدایت هوا را به تمامِ جوانبِ فریم فراهم می نماید و هوا در مدار صدو هشتاددرجه، انتشار می دهد .شکلِ شیک و ظاهرِ دکوراتیوِ دریچه کروی ( دریچه جت اسپوت ) باعث گردیده این نوع دریچه از پُرکاربردترین دریچه ها در فضاهای تجاری، اداری،نمایشگاهی و ساختمانهای مدرن باشد.
ششمین نوع از دریچه گرد ، دریچه گرد سونایی است که این دریچه نیز در دو نوعِ آلومینیومی و پلاستیکی تولید و عرضه می گردد.
لازم به ذکر است سطحِ دریچه های گرد که از جنس آلومینیوم ساخته می شوند با رنگ کوره ایِ مرغوب در رنگ های متفاوت ،شیک و متناسب با محیط، قابلِ عرضه هستند.

کانالهای گرد برای دهانه انشعاب نیاز به انواع دریچه های گرد دارند دریچه های گرد از انواع تخت، برجسته، مشبک، جت نازل و همچنین سونایی در قطرهای مختلف ساخته می گردد. دریچه های گرد عمدتاً از آلومینیوم که قابلیت انعطاف پذیری بیشتری برای ساخت دارند تولید می گردد.
بر روی هر یک از انواعِ دریچه گرد قابلیتِ نصب و تعبیه ی دمپر ( دمپر پروانه ای ) برای تنظیم فشار و حتی انسداد هوا وجود دارد.

انوع دریچه گرد و عملکرد آن

همانطورکه اشاره گردید دریچه گرد دارای انواع مختلف است، در واقع دریچه گرد می تواند هم بصورتِ مستقل در دهانه ی انشعابِ کانال هوا تعبیه شود و بطور مستقل وظیفه ی ورود هوا در سیستم رفت و خروجِ هوا در سیستمِ برگشت را به عهده گیرد و هم بصورتِ ترکیبی با دریچه چهارگوش این عملکردها را به انجام رساند. بطور مثال در محل هایی که سقفِ کاذبِ تایلی اجرا شده و لزوماً باید از دریچه گرد هم استفاده شود این نوع دریچه گرد که به دریچه گرد تایلی هم معروف است بکار می رود.

در اینجا بطور مشروح به معرفیِ انواع دریچه گرد می پردازیم:

الف- انواع دریچه گرد آلومینیومی شاملِ :

الف-1- دریچه گرد تخت(بلندگویی).
الف-2- دریچه گرد برجسته.
الف-3- دریچه گرد مشبک.
الف-4- دریچه گرد جت نازل.
الف-5- دریچه گرد سونایی.
الف-6- دریچه گرد کروی.
الف-7- دریچه گرد خورشیدی.
الف-8- دریچه گرد اتاق عمل.
الف-9- دریچه گرد با توری(برای هوای آزاد).
توضیح اینکه برای کلیه ی انواعِ دریچه گرد آلومینیومی که در بالا معرفی گردیده، میتوان از دمپرپروانه ای و حتی برای بعضی موارد(جهت مصارف در اتاقهای تمیز یا کلینروم ها) از فیلتر نیز استفاده نمود.

ب-انواع دریچه گرد پلاستیکی:

ب-1- دریچه گرد پلاستیکی تخت(بلندگویی)
ب-2- دریچه گرد پلاستیکی مشبک.
ب-3- دریچه گرد پلاستیکی خطی.
ب-4- دریچه گرد پلاستیکی سونایی.

ج-انواع دریچه گرد ترکیبی:

ج-1- دریچه گرد تایلی تخت(بلندگویی).
ج-2- دریچه گرد تایلی برجسته.
ج-3- دریچه گرد تایلی جت نازل.
ج-4- دریچه گرد تایلی کروی.
ج-5- دریچه گرد تایلی خورشیدی.
ج-6- دریچه گرد تایلی اتاق عمل.
ج-7- دریچه گرد تایلی سونایی.
توضیح اینکه برای تمامیِ انواعِ دریچه گرد ترکیبی، میتوان از دمپر و توری استفده نمود.

در اینجا به توضیحِ مشروحِ عملکرد و انواعِ مختلفِ دریچه گرد می پردازیم:

الف-1- عملکرد دریچه گرد تخت(بلندگویی) آلومینیومی:

دریچه گرد تخت(بلندگویی) از قدیمی ترین مدلهای دریچه گرد است که با توجه به شکل و ساختارِ ظاهریِ این نوع دریچه که پرّه های داخلیِ آن بسیار شبیه به انحنای بدنه ی بیرونیِ بلندگو میباشد نامِ آنرا اصطلاحاً دریچه گرد بلندگویی گذاشته اند.مواردِ استفاده آن هم در سیستمِ دمِشِ هوا است هم در سیستمِ مکِش. این نوع دریچه گرد از دو قسمتِ فریم و بدنه ی داخلی تشکیل شده است که برای سهولتِ نصب، این قابلیت وجود دارد که بدنه ی فریم از قسمتِ پرّه های داخلی امکانِ جداشدن داشته و به راحتی فریمِ دریچه گرد جداشده و فریم ابتدا به دهانه ی انشعابِ هوا متصل گشته و سپس قسمت داخلی از بیرون به فریم متصل میشود و عملیاتِ نصب به راحتی انجام می پذیرد.
از مهمترین کاربردهای دریچه گرد تخت استفاده ی آن در محلهایی با ارتفاعِ سقفِ متوسط یا محلهای کم ارتفاع است، در اینگونه فضاها باتوجه به اینکه فاصله ی کاربر یا نیروی انسانی با دهانه ی انشعاب هوا زیاد نمیباشد لذا برای عدمِ ریزشِ مستقیمِ هوا و همچنین عدمِ اذیت شدنِ کاربر از این نوع دریچه گرد استفاده می گردد. در واقع لبه های اُریپِ پرّه های داخلیِ دریچه گرد تخت باعث تغییر مسیرِ ورودِ هوا به اطرافِ محیطِ دریچه گرد تخت شده و فشارِ جریانِ هوا بصورت تعدیل شده به اطراف کاهش می یابد و هوا به مطبوعترین و مطلوبترین شکل به محیط تزریق می گردد.
دریچه گرد تخت(بلندگویی) آلومینیومی در قطرهای 10-15-20-25-30-35-40-45-50-55 و 60 سانتیمتر، بصورتِ با دمپر و بدون دمپر تولید و عرضه میگردد.
سطحِ دریچه گرد تخت آلومینیومی معمولا با رنگ کوره ای به رنگهای متنوع پوشش داده میشود، در اینجا لازم به توضیح است که حتماً قبل از رنگ آمیزی، دریچه گرد باید اسیدشور شود تا تمامِ ناخالصیهای سطحِ روی دریچه از بین برود.

الف-2- دریچه گرد برجسته :

دریچه گرد برجسته دارای ساختاری مشابه به دریچه گرد تخت است با این تفاوت که تیغه های پرهّ ای شکلِ داخلیِ دریچه گرد برجسته ، بصورتِ اُریپ و زاویه دار نسبت به سطحِ افقِ فریم، شکلی دکوراتیو و زیبا به دریچه بخشیده است.
در واقع لایه های داخلیِ دریچه گرد برجسته ، بوسیله ی رابط های زاویه دار به هم متصل میشوند تا مونتاژِ دریچه گرد بصورتِ زاویه دار حاصل گردد. دریچه گرد برجسته عمدتاً در مکانهایی مثل آمفی تیاترها، سالنهای سینما، تالار هتلها ،سالن های ورزشی، سالن های فرودگاهی، استودیوها ،کافی شاپها ،فست فودها ،رستوران ها و… قابل استفاده میباشد. فریمِ دریچه گرد برجسته همچون دریچه گرد تخت(بلندگویی)قابلیتِ جداشدن از لایه های داخلی را برای سهولت در مراحلِ نصب دارد، به این ترتیب که ابتدا فریمِ دریچه گرد برجسته بصورتِ پیچ از تو به دهانه انشعابِ کانال هوا متصل و سپس قسمت داخلی در روی بدنه ی دریچه نصب می گردد. دریچه گرد برجسته همچون دریچه گرد تخت در قطرهای 10-15-20-25-30-35-40-45-50-55 و 60 سانتیمتر تولید و عرضه میگردد. دریچه گرد برجسته ،هوای داخلِ کانالِ هوا را با مقاومتِ کمتری نسبت به دریچه گرد تخت به محیط هدایت میکند. استفاده از انواعِ متنوعِ رنگ بصورتِ کوره ای ، جلوه ای زیبا و دکوراتیو به دریچه گرد برجسته می بخشد. لازم به ذکر است دریچه گرد برجسته هم بادمپر و هم بصورتِ بی دمپر قابلیتِ استفاده دارد.

الف-3- دریچه گرد مشبک آلومینیومی:

ساختار این دریچه گرد از یک فریمِ گرد و یک شبکه ی منسجم و اصطلاحاً لانه زنبوری تشکیل شده است.هم جنس فریمِ دریچه گرد و هم شبکه های داخلیِ لانه زنبوریِ هر دو از آلومینیوم ساخته می گردد.

فریم دریچه گرد مشبک آلومینیومی در سایزهای کمتر از بیست سانتیمتر بصورت یک پلّه و در سایزهای بیشتر از ۲۰ سانتیمتر بصورت دوپلّه،طراحی

و مونتاژ می گردد.این موضوع به خاطرِ تناسب و هماهنگیِ قطرِ هر دریچه گرد با فریمِ دریچه گرد صورت می پذیرد تا ساختار فریم به شکل ناموزون و غیرمتناسب به چشم نیاید.

فریم دریچه گرد در ابتدا بصورت یک ورقه ی مدورِ آلومینیومی است که با قرارگرفتن در قالب های فولادیِ دستگاهِ خم کاریِ گرد، بصورت شکیل،زیبا و دکوراتیو،ساختار می گیرد.در حقیقت طراحیِ ساختار فریمِ دریچه گرد بصورت قالبِ اولیه که از جنس فولاد است و از طریق تراشکاری در کارگاه تراش شکل می گیرد برای هزاران دریچه گرد در هر قطر جوابگو است.

پس از تولید فریم دریچه گرد مشبک نوبت به ساخت شبکه ی داخلی(لانه زنبوری) می رسد.شبکه های داخلیِ این دریچه گرد از تسمه های ورق آلومینیومی در عرض های ۱۲ میل بصورت نیم خط-نیم خط در فواصل یکنواخت و منظم شیار گذاری می گردد و این تسمه های بصورت نروماده و برعکس در داخل هم فرورفته و یک شبکه ی یکپارچه ی لانه زنبوری را ساختارِ داخلیِ فریمِ دریچه گرد ایجاد می کنند.

بر روی قسمت استوانه ایِ فریمِ دریچه گرد یک برجستگیِ گرد به سمت داخل وجود دارد که این برجستگی نقشِ نشیمن گاهِ شبکه ی لانه زنبوریِ دریچه گرد را ایفا می کند و قسمت مشبکِ دریچه گرد بر روی این برجستگی جانمایی می گردد.برای تثبیت و محکم کاریِ شبکه ی لانه زنبوریِ دریچه گرد به فریمِ دریچه گرد ،در قسمت پشتیِ شبکه های لانه زنبوری،یک تسمه یا پینِ آلومینیومی استفاده می گردد که این تسمه بوسیله ی دو یا سه پیچ از بغل به دیواره ی استوانه ایِ فریمِ دریچه گرد متصل و تثبیت می گردد.

دریچه گرد مشبک هم برای هوارسانی و هم مکش هوا از محیط قابل کاربرد است.اگر ارتفاعِ دهانه ی انشعابِ هوارسان از کف زیاد باشد، برای ریزش هوا با شتاب و سرعت بیشتر از دریچه گرد مشبک استفاده می گردد.از جمله کاربردهای زیادِ دریچه گرد در سیستم های برگشت هوا است.بنا به مسیرِ عبور هوای غیرمزاحم از ساختارِ داخلیِ این نوع دریچه گرد ،لذا استفاده از دریچه گرد مشبک برای سیستم های برگشت هوا بیشتر از دیگر انواع دریچه گرد توصیه می گردد.با توجه به جنسِ آلومینیومیِ دریچه گرد مشبک می توان به راحتی از این دریچه گرد در سیستم های سرمایشی و گرمایشی می توان

استفاده نمود و حرارت در سیستم های دمنده یا مکنده ی داکت های مربوطه باعث آسیب به ساختارِ این دریچه گرد نمی گردد.

برای تنطیم یا انسداد هوای عبوری از مسیر دریچه گرد مشبک به راحتی می تولن از دمپر گردِ پروانه ای در قسمت پشتیِ این دریچه گرد استفاده نمود. این دمپر بصورت دستی کنترل و از قسمت بیرونیِ دریچه گرد مشبک بازوبسته می گردد.پس می توان گفت دریچه گرد مشبک هم بصورت بادمپر و هم بصورت بی دمپر قابل تولید و کاربرد است.البته لازم به توضیح است جنس دمپرِ دریچه گرد مشبک از ورق گالوانیزه است که بصورت باله های پروانه باز و بسته می گردد و مسیر عبور هوا را کنترل می کند.

دریچه گرد مشبک در قطرهای زیرِ ۲۰ سانت به دو صورت پیچی و هالوژنی قابل نصب است.اما برای قطرهای بالاتر،لزوما باید از پیچ برای نصب دریچه گرد مشبک بهره برد.برای تمیز بودنِ عملیات پیچ کاری روی فریم دریچه گرد مشبک، قبل از رنگ کاری روی سطوح دریچه گرد ،باید حفره یا جای پیچ را در ساختار فریمِ دریچه گرد بصورت پِرسی ایجاد نمود تا تاجِ پیچ در زمان نصبِ دریچه گرد مشبک،در حفره ی ایجاد شده بنشیند و برجستگیِ خاصی بعنوان پیچ روی سطح فریم این دریچه گرد به نظر نیاید.

از کاربردهای دیگر دریچه گرد مشبک در سایزهای ۷.۵ ، ۱۰ ، ۱۲.۵ و ۱۵ سانت، استفاده از آن بعنوان دریچه تامین هوای تازه است. برای این نوع کاربریِ دریچه گرد مشبک، از یک لایه توری در پشت شبکه های لانه زنبوری استفاده می گردد تا از ورود گردوخاک،ریزگرد و حتی حشرات ریز به داخل محیط از میان شبکه های لانه زنبوریِ این دریچه گرد ،ممانعت به عمل آید.در صورتیکه از دریچه گرد مشبک برای تامین هوای تازه ی محیط استفاده گردد،نصب برچسبِ”عدم انسداد عبور هوا” بر روی نمای بیرونیِ فریمِ دریچه گرد الزامی است.

برای تناسب نمای ساختار دریچه گرد مشبکِ آلومینیومی با نمای محیط و نیز حفاظت ساختار دریچه گرد مشبک در برابر عوامل فرسایشی و تخریبی، کلیه سطوج دریچه گرد مشبک آلومینیومی بوسیله رنگ پودری استاتیکِ کوره ای، پوشش داده می گردد.با توجه وجود کُد رنگ های متنوع برای پوشش دریچه گرد مشبک،محدودیتی در انتخاب رنگِ دریچه گرد مشبک آلومینیومی برای خریدار یا سفارش دهنده ی این دریچه گرد وجود ندارد و خریدار می تواند به

تناسب رنگ محیط و سلیقه شخصی هر کد رنگی را که برای رنگ آمیزی صلاح بداند، اعلام کند تا در اسرع وقت دریچه گرد مشبک بر اساس سفارشِ مربوطه تولید و تحویل خریدار گردد.

دریچه گرد مشبک در قطرهای ۷.۵ ، ۱۰ ، ۱۲.۵ ، ۱۵ ، ۲۰ ، ۲۵ ،۳۰ ،۳۵ ، ۴۰ ، ۴۵ ، ۵۰ ، ۵۵ و ۶۰ سانتیمتر در رنگ های مختلف قابل تولید و عرضه است.

اگر دریچه گرد در دهانه انشعابات کانال های گردِ هوا که بصورت اکسپوز اجرا می شوند نصب گردد دیگر نیازی به ایجاد جای پیچ بر روی سطوح فریم دریچه گرد مشبک نیست و این دریچه گرد در این حالت از پشت و از بغل به دهانه اشعابِ گرد پیچ کاری و متصل می گردد.

قطرهای اسمی که برای این دریچه گرد نامبرده شد در ساختارِ استوانه ایِ دریچه گرد به میزان نیم سانت از میزانِ گفته شده کمتر می باشند که دریچه گرد به راحتی در دهانه ی انشعاباتی که قطرشان اعلام شد قابلیتِ جانمایی داشته باشد.

دریچه گرد مشبک در دهانه ی انواع انشعابات با مقاطعِ گرد از جمله کانال گردِ سنتی،کانال گرد اسپیرال،انواع کانال خرطومی و فلکسیبل و نیز حتی بصورت ترکیبی در صفحه های فِلَت یا سینی های چهارگوش و گرد قابلیت نصب و کاربرد دارند.و این به آن معناست حتی در جاهایی مثل سقف های تایلی و یا دهانه های کانال های چهارگوش نیز برای ایجاد زیبایی و راندمانِ بیشتر می توان بصورت ترکیبی از دریچه گرد مشبک استفاده نمود.

پس از زطراحی،تولید، مونتاژ و پایان عملیات رنگ کاری، برای جلوگیری از وارد آمدنِ هرگونه اسیب احتمالی به ساختار دریچه گرد مشبک حتما برای محافظت بیشترِ دریچه گرد مشبک، باید بلافاصله پس از خارج نمودنِ دریچه گرد مشبک از کوره رنگ، آنرا در پوشش های مشماییِ ضخیم و متناسب که در برابر ضربه مقاوم است قرار داد تا در زمان انتقال به محل پروژه برای نصب دریچه گرد ،آسیبی متوجهِ دریچه گرد مشبک نگردد.

الف-۴- دریچه گرد برجسته جت نازل:

این دریچه گرد صرفا از جنس آلومینیوم تولید می گردد و به لحاظ ساختار و شکل در میان انواع دریچه کرد ،بسیار دکوراتیو و شیک محسوب می گردد. ساختار کلی دریچه گرد جت نازل از یک فریم در محیط و استوانه های موازی که در فواصل مساوی نسبت به کانون دریچه گرد ،به تدریج از قطر استوانه ها کسر می گردد تشکیل شده است.

از خصوصیات بارز و اصلی دریچه گرد جت نازل این است که هوای ورودی یا خروجی از انشعاب کانال گرد را با بیشترین فشار در مسیر دلخواه هدایت می کند.

در سیستم های رفت هوا با توجه به نیاز به تامین فشار هوای سرد یا گرم محیط از طریق کانال گرد در فضاهایی با ارتفاع زیاد، ناگزیر به کاربرد این نوع دریچه گرد هستیم تا هوای داخل کانال گرد بصورت پرتابی و با بیشترین فشار به محیط تزریق شود.

این موضوع در سیستم های برگشت هوا که نیاز به مکش هوای حداکثری است نیز صادق است.در واقع ساختارِ بدون مانعِ ورودیِ این دریچه گرد ،به موضوع مکش کمک شایانی نموده و تخلیه هوای محیط به راحتی با استفاده از دریچه گرد جت نازل امکانپذیر می گردد.

این موضوع که با استفاده از دریچه گرد جت نازل بتوان هوا را به راحتی به محیط تزریق یا بالعکس هوا را از محیط خارج نمود در افزایش راندمان سیستم تهویه مطبوع امتیازی بزرگ محسوب می گردد.

دریچه گرد جت نازل در قطرهای ۱۰ تا ۶۰ سانتیمتر در دو نوع قالبِ پشت کوتاه و پشت بلند قابل تولید و عرضه است.

برای تولید این نوع دریچه گرد ابتدا در هر قطر نسبت به فریم طراحی و ساخت فریم و سپس اقدام به ساخت استوانه های تیغه ایِ دریچه گرد جت نازل میکنیم.با تجمیع و همچسبانیِ این استوانه های موازی به فریم دریچه گرد جت نازل ساختار اولیه دریچه گرد جت نازل شکل می گیرد.

با طراحی و مونتاژ دریچه گرد جت نازل حتما باید قبل از اقدام به عملیات رنگ آمیزی نسبت به ایجاد و تعبیه ی جای پیچ بر روی فریم دریچه گرد جت  نازل اقدام شود.تعداد سوراخ های جای پیچ به میزان قطر دریچه گرد جت نازل بستگی دارد.

پس از آن نوبت به عملیات رنگ آمیزی بر روی سطوح داخلی و بیرونی دریچه گرد جت نازل می رسد.برای انسداد یا تغییر فشار هوایی که از معبرِ دریچه گرد جت نازل عبور می کند می توان از دمپر پروانه ای استفاده نمود.دمپر پروانه ای در قسمت پشت دریچه گرد جن مازل بر روی فریم سوار شده و از این طریق به دریچه گرد متصل شده و میزان هوای عبوری از دریچه گرد جت نازل را تنظیم می کند.طریقه عمکرد دمپر دریچه گرد جت نازل بصورت باله های پروانه ای است که با باز یا بسته شدنِ این باله های، معبر دریچه گرد جت نازل کنترل می گردد.

دریچه گرد جت نازل هم بر روی انشعاب آزاد کانال هوا ، هم بر روی دهانه انشعاب همسطح سقف و حتی بر روی دهانه انشعاب هوا بر روی دیوار قابل نصب و کاربرد است.

دریچه گرد جت نازل هم می تواند به تنهایی و هم بصورت ترکیبی بر روی سینی های ورقی به تناسب محل نصب و تعبیه گردد.

از ویژگی های کاربرد دریچه گرد جت نازل به موارد زیر اشاره نمود:

۱-قابلیت پرتاب هوا بصورت عمودی تا حد ۲۰ متر.

۲-قابلیت پخش هوا در حجم زیاد.

۳-شوت هوا بصورت یکپارچه.

۴-صدای حداقلی بر اثر عبور از این دریچه گرد.

۵-قابلیت نصب بر روی دهانه کانال های هوا و انواع پلنیوم باکس ها.

۶-قابلیت هوادهی تا ۸۰۰۰ فوت در دقیقه.

۷-امکان نصب دمپر.

۸-عدم افت فشار هوا.



الف-۵- دریچه گرد سونایی آلومینیومی:

این نوع دریچه گرد از جنس آلومینیوم و برای کاربرد در تهویه مکانهایی با رطوبت بالا مثل سونا و سرویس های بهداشتی به کار می رود.

بیشترین کاربرد دریچه گرد سونایی در حمام های سونا،استخرها،سرویس های بهداشتی،هتل ها،مکان های ورزشی و موارد مشابه است.

با توجه به افت فشارهوای بسیار پایین دریچه گرد سونایی می توان آنرا بهترین گزینه در فضاهایی که مکش رطوبت و هوای محیط بصورت دایمی جریان داشته باشد کرده است.

ساختار دیسکی و قابلیت باز و بسته شدن معبر هوا بوسیله دیسک چرخشیِ دریچه گرد سونایی باعث شده این نوع دریچه گرد از دمپر بی نیاز بوده و با چرخاندن دیسک دریچه گرد سونایی و نزدیک و دور شدن دیسک به دیواره فریم معبر هوا گشاد یا تنگ شده و امکان تنظیم هوادهی یا هواکشی به راحتترین وضع برقرار می گردد.این موضوع بصورت عموما بصورت فصلی(زمستانه-تابستانه) در محیط های مذکور بر روی عملکرد دریچه گرد سونایی به انجام می رسد.

البته لازم به ذکر است در صورت عدم نیاز به کاربرد هوارسانی یا مکش هوا از طریق دریچه گرد سونایی به راحتی می توان با بستن دیسک دریچه گرد سونایی بصورت کامل مسدود نمود.

با توجه به وجود اجناس متعدد در بازار بعنوان مَتریال دریچه گرد سونایی ،به قاطعیت می توان گفت انتخاب آلومینیوم با پوشش رنگ کوره ای از گزینه های برتر در تولید این دریچه گرد محسوب می گردد.

البته استفاده از جنس پی وی سی نیز در ساخت دریچه گرد سونایی بسیار رواج داشته و آن محصول هم برای این مدل دریچه گرد از محصولات خوب محسوب می گردد.

ازجمله سطوحی که بتوان دریچه گرد سونایی را بر آنها نصب نمود سطوح سقف های کاذب و موارد مشابه است.

الف-۶- دریچه گرد کروی:

این دریچه گرد که از آن تحت عناوینی مثل دریچه گرد جت اسپوت،دریچه گرد جت دیفیوزر یا دریچه گرد تخم مرغی نیز نام برده می گردد به لحاظ ساختار از یک فریم گرد و یک حجم کرویِ توخالی تشکیل شده است و با چرخش این کره در داخلِ نشیمن گاهِ فریمِ گرد میزان هوای عبوری از دریچه گرد تنظیم می گردد.دریچه گرد کروی مستقیم ترین نوعِ تخلیه هوا از یک دریچه گرد را انجام می دهد.با توجه به نمای زیبا و شکل دکوراتیو دریچه گرد کروی از آن در پروژه های نمایشگاهی،فرودگاهی و تجاری به وفور استفاده می گردد.دریچه گرد کروی در سیستم های رفت و برگشت هوا بطور همزمان قابل کاربرد می باشند.از دریچه گرد کروی در محیط های که ارتفاعِ دهانه انشعاب کانال هوا بالا است استفاده می گردد تا به راحتی امکان تخلیه هوا با فشار بالا به محیط وجود داشته باشد و هوا به راحتی و بدون هیچ مانعی از از قسمت های بالا به سمت پایین هدایت و اثرگذار شود.در واقع دریچه گرد کروی دریچه ای دورپرتاب است و جریان هوا را با شتاب و سرعت مناسبی به لایه های هواییِ پایین تر می رساند.از جمله مهمترین مزایای استفاده از دریچه گرد کروی امکان مسیردهی به دهانه ی دمنده ی این دریچه گرد است که با چرخش کُره ی توخالیِ این دریچه گرد هوا در هر مسیر که بخواهیم با زاویه دلخواه به محیط تزریق می گردد.کاربرد دریچه گرد کروی در سالن هایی با سقف بلند مثل تالارها،سالن های ورزشی،سینماها و…جلوه ی مناسبی به این محیط ها می بخشد.جنس دریچه گرد کروی از آلومینیوم است و از یک فریمِ دو لایه تشکیل می گردد.لایه بیرونیِ فریم دریچه گرد کروی نقش نشیمن و لایه داخلیِ فریم دریچه گرد کروی نقش تثبیت کننده ی کره ی داخلیِ دریچه گرد کروی را به عهده دارد.قسمت اصلیِ دریچه گرد کروی که در حکمِ قلبِ این نوع دریچه گرد است از یک کره توخالی که استوانه ای به قطر دریچه گرد در آن ایجاد شده است تشکیل شده است.این کره توسط دستگاههای پِرس بطور دوتکه ولی همزمان به حالت پِرسی تولید شده و هوارسانی از این نوع دریچه گرد از همین معبرِ استوانه ای که در دلِ کره تعبیه شده،انجام می گیرد.

ویژگی های دریچه گرد کروی عبارتست از:

الف- طراحی زیبا،آیرودینامیک و دکوراتیوِ دریچه گرد کروی.

ب-کاربرد جنس آلومینیوم در ساختار این دریچه گرد کروی بخاطر ضدخورنده بودنِ آن.

پ-دریچه گرد کروی باعث تعدیل فشار هوای خروجی از دهانه انشعاب هوا می گردد.

ت- نصب آسان و سریع دریچه گرد کروی.

ث-دریچه گرد کروی هم بصورت سقفی و هم بصورت دیواری قابل نصب است.

ج- قابلیت تنظیم مسیر و فشار هوای خروجی از معبرِ دریچه گرد کروی در مدارِ زاویه ۱۸۰ درجه.

چ- دریچه گرد کروی باعث افزایش سرعت خروج هوا و پرتاب هوا با فشار مناسب می گردد.

ح-امکان چینشِ ترکیبیِ دریچه گرد کروی بر روی سطوح مختلف.

خ-امکان بستن و باز کردنِ کاملِ مسیر و معبرِ هوای دریچه گرد کروی در تابستان و زمستان بنا به تناسب فصلی.

د-امکان رنگ پذیریِ دریچه گرد کروی توسط رنگ کوره ای پودری الکتروستاتیک در رنگ های مختلف.

الف-۷-دریچه گرد خورشیدی:

در محیط هایی مثل “کلینروم “ها و یا محیط های آزمایشگاهی و بیمارستانی که نیاز به تامین هوای مطبوع با فشار تعدیل شده است از دریچه گرد خورشیدی استفاده می گردد.قالب گرد ووشبکه های موازیِ موربِ این دریچه گرد باعث می گردد هوای خروجی از دهانه انشعاب کانال بصورت چرخشی به محیط ریزش کند و از تحمیل فشار هوا به یک نقطه خاص از محیط جلوگیری به عمل آید.جنس دریچه گرد خورشیدی عموما از آلومینیوم است و در چهارچوبه های تایلی قالب بندی می گردد.برای تصفیه هوای داخل داکت و کانال هوا از باکتری های گوناگون معمولا در پشت دریچه گرد خورشیدی از یک فیلتر هپا یا هر نوع فیلتر مناسبِ دیگر استفاده می گردد.به همین منطور استفاده از پلنیوم باکس در پشت دریچه گرد خورشیدی بعنوان محلی برای تجمیع هوا و نیز محلی برای جانماییِ فیلتر هپا ضروری است.طرح ها و قالب های متنوع دریچه گرد خورشیدی باعث شکیل تر شدنِ نمای داخلی و ایجاد یک نمای زیبا و دکوراتیو در محیط می گردد.با توجه به ابعاد و حجم محیط های مختلف نیاز به ارایه دریچه گرد خورشیدی در ابعاد گوناگون باعث گشته که دریچه گرد خورشیدی در ابعاد و سایزهای متنوع بصورت استاندارد تولید و ارایه گردد.پس در واقع باید اذعان داشت که محدودیتی به لحاظ ابعاد و نوع متریال در ساخت دریچه گرد خورشیدی وجود ندارد.دریچه گرد خورشیدی هم به تنهایی و هم بصورت فریم دار و هم بصورت سقفی و هم بصورت دیواری و حتی بصورت دربِ بازشونده قابل ساخت و عرضه است.برای تعویض فیلترِ پشت دریچه گرد خورشیدی می توان آنرا بصورت درب بازشونده طراحی و تولید نمود.با توجه به کاربرد دریچه گرد خورشیدی در کلینروم ها و محیط های درمانی،قابلیت نطافت،شستشو و استریل کردنِ دریچه گرد  از موضوعات مهم در این زمینه محسوب می گردد.لذا پوشش دهیِ مناسب با رنگ مقاوم بر روی سطوح بیرونی و درونیِ دریچه گرد خورشیدی از اهمیت شایانی برخوردار است.به همین منظور پس از آماده شدن دریچه گرد پس از پِرس کاری باید آنرا بوسیله رنگ الکتروستاتیک کوره ای پوشش داد.وجود کد رنگ های شکیل و متناسب با رنگ و نمای محیط این امکان را به بهره بردار می دهد تا بهترین تناسب را برای پوشش این نوع دریچه گرد با محیط ایجاد نماید.از دریچه گرد خورشیدی در مسیستم های گرمایش و سرمایش بطور همزمان می توان استفاده نمود.با توجه به ساختار شکل منحصر به فردِ دریچه گرد خورشیدی در سیستم های مکش و دمش هوا از این دریچه گرد استفاده می گردد.برای کنترل فشار هوای ورودی و خروجی به باکس هوای دریچه گرد خورشیدی حتما باید پشت باکس دریچه گرد خورشیدی از دمپر هوا استفاده نمود تا کنترل دما و میزان فشار هوای محیط بصورت کامل توسط کاربر صورت پذیرد و از ریزش هوای مازاد و مسایل اینچنینی جلوگیری به عمل آید.

الف-۸-دریچه گرد اتاق عمل:

با توجه به اهمیت هوارسانیِ مناسب در اتاق های عمل استفاده از دریچه گرد امری ضروری و الزامی است.ساختار دریچه گرد اتاق عمل از یک فریم گرد و یک صفحه گردِ پانچ شده از جنس آلومینیوم است.چشمه های سوراخ پانچ دریچه گرد باید طوری انتخاب گردد که هوای ورودی و خروخی از دریچه با توجه به حجم اتاق عمل و میزان فشارهوای عبوری به محیط بیشترین تناسب را ایجاد کند.از آنجا که میزان فیلترینگ در هوای ورودی به اتاق عمل باید بیشترین راندمان را داشته باشد در قسمت پشت دریچه گرد اتاق عمل نیز باید باکس هوا تعبیه گردد و در داخل باکس هوا نیز جایی برای انواع فیلترهای هپا با کلاس های مختلف پیش بینی شود.دریچه گرد اتاق عمل در سایزهای مختلف از قطر ۷.۵ تا ۶۰ سانتیمتر قابل تولید است.جنس دریچه گرد اتاق عمل ماهیتاً از آلومینیوم بوده و بیشترین مقاومت را در برابر خورندگی و فعل و انفعالات شیمیایی ایجاد می کند.شکل و ظاهر دریچه گرد اتاق عمل به گونه ای است که هوا بدون زوزه و مزاحمت از معبرهای پانچ شده عبور کرده و با تعدیل کامل به محیط تزریق می گردد.ضخامت ورق پانچِ دریچه گرد اتاق عمل نیز دقیقا به قطر این دریچه گرد بستگی دارد.بدیهی است هرچه قطر دریچه گرد بالاتر برود ضخامت ورقِ پانچ مورد استفاده در دریچه گرداتاق عمل نیز به همان نسبت افزایش می یابد.دریچه گرد اتاق عمل هم می تواند در سقف های معمولی و هم بر روی سقف کاذب نصب گردد.طریقه نصب دریچه گرد اتاق عمل نیز با استفاده از روش پیچ از روی نما است.از آنجا که جنس دریچه گرد اتاق عمل ماهیتا از فلز آلومینیوم است امکان رنگ پذیریِ آن نیز بصورت رنگ الکتروستاتیک به راحتی فراهم است و پس از انجام طراحی و ساخت مراحل اولیه و در آوردنِ جای پیچ های دریچه گرد اتاق عمل نوبت به انجام عملیات رنگ می رسد.با توجه به استفاده از کد رنگ های بخصوص در این زمینه باید گفت هرنوع رنگ که مد نظر باشد برای تناسب نمای دریچه گرد اتاق عمل با فضای عمومیِ اتاق عمل می توان استفاده نمود.

الف-۹-دریچه گرد مشبک زاویه دار:

برای هدایت و پرتاب باد به جهت یا جهت های مختلف به راحتی می توان از دریچه گرد مشب زاویه دارِ یک یا چندطرفه استفاده نمود.شکل و ساختار کلیِ این دریچه گرد دارای یک فریم گرد و شبکه های داخلیِ زاویه دار است.حالتِ لانه زنبوریِ این دریچه گرد با زاویه به اطراف قابل رویت است.برای بررسی بیشترِ مشخصات فنیِ انواعِ این دریچه گرد تمام دسته بندی های مربوط به موضوع مطرح و مشخصات هر دسته بندی با ذکر جزییات کامل بیان می گردد:

الف-۹-a – دریچه گرد مشبک زاویه دارِ یکطرفه:

این نوع دریچه گرد از دو قسمت فریم و شبکه های لانه زنبوریِ زاویه دار تشکیل شده که مسیرِ این شبکه ها،هوای تمام دهانه انشعاب را به یک طرف هدایت می نماید.زاویه ی این هدایت بصورت ۴۵ درجه بوده و این دریچه گرد هم قابلیت نصب در سقف و هم دیوار را دارد.از این دریچه گرد هم برای دهش و هم برای مکش هوا می توان استفاده نمود.به لحاظ هوادهی یا مکش هوای سرد و گرم تفاوتی در کارکردِ این دریچه گرد احساس نمی گردد و در واقع از این دریچه گرد در سیستم های گرمایش و سرمایش به وفور و سهولت می توان استفاده نمود.قطرهایی که می توان برای ساخت این دریچه گرد نام برد از ۷.۵ سانت تا ۶۰ سانتیمتر است.جنس این دریچه گرد از آلومینیوم و پوشش آن از رنگ پودری الکتروستاتیک است که به روش کوره ای اقدام به انجام عملیات رنگ می گردد.برای نصب این دریچه از روش پیچ از رو و نیز از روش پیچ مخفی برای کارهای اکسپوز می توان استفاده نمود.دریچه گرد مشبک زاویه دار یکطرفه برای نصب برای سقف،دیوار و حتی دهانه های آزادِ انشعاب هوا که به جایی متصل نیستند به راحتی قابلیت کاربرد دارد.از آنجا که نیاز به کنترل هوای عبوری از معبرِ این دریچه گرد از امور مهم تلقی می گردد به راحتی می توان از دمپر پروانه ای در پشت این دریچه گرد استفاده نمود.مهمترین ویژگیِ این دریچه گرد یکطرفه زدنِ هوای عبوری از آن به محیط است.یعنی تنها علت استفاده از این دریچه گرد تامین هوای یک محیط خاص است.ساخت این دریچه گرد نیز با ساخت فریم گرد و شبکه های زاویه دار انجام می گیرد.در دورتادورِ محیطِ داخلیِ فریم این دریچه گرد یک زایده ی گرد بصورت نشیمن گاه ایجاد می گردد و شبکه های به هم تنیده ی زاویه دارِ قسمت داخلی به راحتی در این قسمت جانمایی گشته و با یک رینگِ نگهدارنده در فضای داخلیِ فریم تثبیت و محکم می گردد.

الف۹-b-دریچه گرد مشبک زاویه دار دوطرفه:

این دریچه گرد هوای عبوری از خود را به دو فضای متفاوت اعم از روبروها یا طرفین هدایت می کند.درواقع سازه داخلیِ این دریچه گرد از یک نشیمنِ قطری تشکیل می گردد و سازه مشبکِ زاویه دارِ هر طرف را از یک بُعد بر روی خود نگه می دارد.هر یک از نیمه های این دریچه گرد یک مسیر را هوارسانی یا تخلیه هوا می کند.در اینجا نیز زاویه ی تشکیل دهنده ی این شبکه ها به میزان ۴۵ درجه است.دریچه گرد زاویه دار مشبک دوطرفه در انواع سیستم های هوارسان یا برگشت هوا به خوبی کارایی دارد.دریچه گرد مشبک زاویه دار دوطرفه هوای سرد و گرم را به محیط تزریق یا از محیط تخلیه می نماید.این دریچه گرد در قطرهای 10تا 60 سانت قابل تولید و عرصه است.جنس این دریچه گرد از آلومینیوم و به راحتی رنگ پذیر است.جنس رنگ و پوشش این دریچه گرد نیز از نوع پودری الکتروستاتیکِ کوره ای است.قابلیت نصب این دریچه گرد بر روی سقف،دیوار و دهانه های مستقیم کانال در پروژه های اکسپوز،نصبِ آن را چندمنظوره می نماید. برای کنترل دقیق و تعیین میزان هوای عبوری از مسیرِ این دریچه گرد از دمپر گرد استفاده می گردد.

الف-۹-c—دریچه گرد مشبک سه طرفه:

این دریچه گرد،هوای عبوری از خود را به سه قسمت تعدیل و پرتاب می کند.ساختار محیطیِ این دریچه گرد از همان فریم گرد تشکیل شده است و تفاوت اصلی در ساختار داخلیِ این دریچه گرد است.برای جانماییِ شبکه های سه طرفه و زاویه دار باید از دو محور متقاطع بعنوان نشیمنِ شبکه های داخلیِ دریچه گرد استفاده نمود.البته تعدیلِ متوازن هوا از معبرِ این دریچه گرد لزوماً مطرح نیست و صرفا سه گانه بودنِ مسیرِ پرتاب هوا در ساخت و کاربرد این نوع دریچه گرد مدنظر است.باید گفت شبکه های داخلیِ این دریچه گرد از یک سو بر روی قیدهای متقاطع و از سوی دیگر بر روی برجستگیِ رو به داخلِ فریم دریچه گرد می نشیند و پس از جانماییِ کامل از پشت دریچه گرد بوسیله یک تسمه ی گرد تثبیت می گردد.در دریچه گرد مشبک سه طرفه نیز می توان با استفاده از دمپر پروانه ای میزان هوای لازم جهت هدایت به محیط را از طریق این دریچه گرد کنترل نمود.دریچه گرد مشبک سه طرفه هم برای دمش و هم برای مکش قابل کاربرد بوده و دستگاههای مکنده و دمنده توسط این نوع دریچه گرد امکان هوارسانی یا مکش هوا را انجام می دهند.از جمله ویژگی های مهمِ این دریچه گرد این است که هم در زمینه دستگاههای سرماساز و هم گرماساز از این دریچه گرد می توان استفاده نمود.امکانِ رنگ پذیریِ سطوح این دریچه گرد و تناسب نمای آن با نمای محیط باعث ایجاد نمایی دلپذیر و زیبا می گردد.

الف-۹-d- – دریچه گرد مشبک زاویه دار چهارطرفه:

برای هدایت هوا به چهار مسیر مجزا از دهانه ی گردِ انشعاب هوا از دریچه گرد چهارطرفه مشبک استفاده می گردد.در این مدل دریچه گرد فضای داخلیِ دریچه گرد به چهار ربع یا چهار قسمت متقارن و متوازن تقسیم گشته و از هر یک از این قسمت ها هوا با زاویه معین و فشار مشخص به محیط تزریق می گردد.ساخت این دریچه گرد از سخت ترین مراحلِ ساخت انواع دریچه گرد محسوب می گردد.در واقع ابتدا یک نشیمنِ متقاطع از سه پری در قسمت داخلی تعبیه می گردد و نشیمن مدور فریم نیز از قبل در قسمت داخلیِ این فریم وجود داشته و هر یک از شبکه های چهارگانه در هر ربع از قسمت داخلی دریچه گرد نشسته و تشکیل یک دریچه گرد کامل را می دهد.در اینجا نیز برای کنترل هوای عبوری از دمپر گرد یا دمپر پروانه ای استفاده می گردد.از دریچه گرد مشبک چهارطرفه برای سیستم های رفت(دمش) و برگشت(مکش) می توان استفاده نمود.سرمایش و گرمایشِ سیستم های دمنده و مکنده در حفظ کاراییِ این دریچه گرد تاثیرگذار نیست.در تمامیِ انواع دریچه گرد مشبک زاویه دار در صورت نیاز از فیلتر نیز می توان استفاده نمود.کلیه سطوح این مدل دریچه گرد را می توان با رنگ کوره ای الکتروستاتیک به رنگ دلخواه رنگ آمیزی نمود.

الف-۱۰- دریچه گرد خطی و انواع آن

دریچه گرد خطی دارای خطوط غیرمشبک ولی موازی است.این خطوط موازی هم بصورت زاویه دار و هم بصورت زاویه صفر قابل ساخت و کاربرد است که در اینجا به توضیح و تشریح انواع دریچه گرد خطی زاویه دار می پردازیم:

الف-۱۰-a – دریچه گرد خطی یکطرفه:

این مدل دریچه گرد هوای عبوری از خود را به یک مسیر یا زاویه خاص هدایت می کند و از یک فریم گرد و ساختار داخلیِ متوازی که از خطوط گریلیِ موازی با فاصله های همسان تشکیل می گردد.دریچه گرد خطی یکطرفه عموما در جاهایی استفاده می گردد که امکان تغییر دهانه انشعاب به نقطه لازم وجود ندارد و لاجَرم هوا توسط این خطوط زاویه دارِ دریچه گرد به نقطه یا مکان لازم هدایت می گردد.در چنین وضعی اگر بخواهیم میزان و فشار هوای عبوری از این دریچه گرد نیز کنترل شود به راحتی می توانیم از دمپر گردِ پروانه ای در پشت ساختار این دریچه گرد استفاده کنیم.لازم به ذکر است جنس این دریچه گرد به تمامی از آلومینیوم است و به همین دلیل در سیستم های گرمایش و سرمایش به راحتی قابلیت کاربرد دارد.فلزی بودنِ دریچه گرد خطی یکطرفه موجب رنگ پذیریِ این محصول نیز می گردد.یعنی به سهولت می توان سطوح داخلی و بیرونیِ این دریچخه گرد را با انواع رنگ ها(روغنی،پودری و الکتروستاتیک)رنگ آمیزی نمود.همچنین از این دریچه گرد در مکش و دمش هوا بصورت دوحالته و همزمان استفاده نمود.یکطرفه بودنِ گریل ها یا پره های این دریچه گرد امکان ایجاد زوزه ی باد را افزایش می دهد که برای رفع این معضل توصیه می گردد فاصله خطوط را کمی بیشتر کنیم که هوای ورودی یا خروجی از معبرِ این دریچه گرد به راحتی و بدون مزاحم ،منتقل شود.برای جلوگیری از استهلاک و نیز برای زیبایی و تناسب نمای دریچه گرد با نمای محیط از پوشش رنگ کوره ای الکتروستاتیکِ کوره ای استفاده می گردد.این پوشش هم دریچه گرد خطی یکطرفه را از صدمات احتمالی حفظ می کند و هم نمای دکوراتیو به ساختار دریچه گرد می بخشد.پس از انجام عملیات رنگ بر روی دریچه گرد و خارج نمودنِ دریچه گرد خطی یکطرفه آنرا در پوشش های مشمایی و ضربه گیر قرار می دهند تا در زمان انتقال به پروژه آسیبی به آن وارد نگردد.

الف-۱۰-b – دریچه گرد خطی دوطرفه:

این دریچه گرد دارای ساختار پرتاب دوطرفه هوا از معبرِ خود است.در واقع اگر بخواهیم هوای ورودی به یک محیط را به دو قسمت مساوی تقسیم و پرتاب کنیم از دریچه گرد خطی دوطرفه استفاده می کنیم.فریم گرد و ساختار گریلیِ داخلی،دو جزء اصلیِ تشکیل دهنده ی این دریچه گرد می باشند.مَتریال این دریچه گرد نیز از آلومینیوم بوده و به راحتی قابل استفاده در مصارف صنعتی،تجاری و خانگی است.این دریچه گرد هم بر روی انواع سقف و هم بصورت اکسپوز مستقیم بر دهانه ی انشعاب کانال هوا و هم بصورت دیواری قابل نصب و کاربرد است.دریچه گرد خطی دوطرفه دارای یک فریم در قطرهای مختلف است که پره های داخلی و دوطرفه بر روی نشیمنِ داخلیِ این فریم جانمایی شده و با یک تسمه قابل تثبیت شدن هست.قطرهای دریچه گرد خطی دوطرفه از ۱۰ تا ۶۰ سانتیمتر قابل تولید است.دریچه گرد خطی دوطرفه را می توان بصورت دمپردار و بدون دمپر استفاده نمود.ویژگیِ دمپر در ساختار دریچه گرد خطی دوطرفه امکان تنظیم هوای عبوری از آن است.نام دمپری که در ساختار پشتی این دریچه گرد به کار می رود دمپر پروانه ای است.با توجه به آلومینیومی بودنِ جنس این دریچه گرد به راحتی می توان انرا در سیستم های گرماساز و سرماساز استفاده کنیم و هیچگونه عوارض یا استهلاک خاصی پیش نیاید.از جمله ویژگی های دیگرِ این دریچه گرد کاربرد آن برای دمش و مکش هوای محیطی است.این دریچه گرد برای انواع دمنده ها و مکنده ها قابلیت کاربرد دارد.امکان رنگ پدیری این دریچه گرد نیز انرا در برابر اسیب ها و ضربات احتمالی حفظ و نیز برای شیک تر شدنِ نمای دریچه گرد اِلمانِ مهمی به حساب می اید.

الف-۱۰-cدریچه گرد خطی سه طرفه:

برای تقسیم هوا به سه بُعد مختلف،دریچه گرد خطی سه طرفه می تولند گزینه انتخابی باشد.این دریچه گرد بصورت سه ربعِ غیرمتقارن از دایره ی دریچه گرد هوای عبوری را به سه قسمت تقسیم می کند و در واقع سه ناحیه از یک محیط را تحت تاثیر هوارسانی یا مکش هوا قرار می دهد.ساختار دریچه گرد خطی سه طرفه نیز از جنس آلومینیوم است و از دو بخش فریم و مغزی تشکیل شده است.فریم این دریچه گرد در قالب های مختلف قابل طراحی و تولید است.هم می توان فریم ساده برای این مدل دریچه گرد در نظر گرفت و هم می توان فریم پله ای را بعنوان گزینه ی دیگر در نظر داشت.گریل ها یا خطوط موازیِ این دریچه گرد بر روی یک نشیمن قطری و دو نشیمنِ متقاطع جانمایی می شوند و به لحاظ محیطی تکیه گاهِ این پره ها برجستگیِ فریمِ این دریچه گرد است.در محیط هایی منبع دمش یا مکش هوا واحد باشد و به لحاظ دمش و مکش نیاز به کنترل فشار هوای عبوری از معبرِ این دریچه گرد باشد به راحتی می توان در قسمت پشت این دریچه گرد دمپر پروانه ای تعبیه نمود و بدین روش هوای مورد نیاز از این دریچه گرد را کنترل نمود.در صورت نیاز به کاربرد این دریچه گرد در سیستم های گرمایشی و سرمایشی به لحاظ مقاومت دماییِ این دریچه گرد به راحتی می توان از دریچه گرد خطی سه طرفه استفاده نمود.دریچه گرد خطی سه طرفه را در قطرهای ده تا شصت سانتیمتر می توان تولید نمود.برای نصب دریچه گرد خطی سه طرفه در سقف های مختلف(سقف اصلی یا سقف کادب) و نیز بر روی دیوارها ،همچنین مستقیماً بر روی دهانه انشعابات گردِ هوا می توان اقدام نمود.برای رنگ آمیزیِ این دریچه گرد به روش های مختلف از جمله رنگ کوره ای که با رنگ الکتروستاتیک انجام می گردد می توان اقدام کرد.این رنگ آمیزی بر سطوح داخلی و خارجیِ دریچه گرد هم باعث زیبایی و تناسب نمای دریچه گرد می گردد و هم باعث محافظت ساختار دریچه گرد در برابر صدمات و ضربات احتمالی می گردد.

الف-۱۰-d دریچه گرد خطی چهارطرفه:

انتقال و هدایت هوای دهانه انشعابِ گردِ کانال هوا بوسیله دریچه گرد چهارطرفه انجام می پذیرد.این دریچه گرد هوای عبوری از خود را در چهار مقطع اصلی به سمت های چهارگانه هدایت و روانه می کند.دریچه گرد چهار طرفه به دو بخش یا جُزء از جمله فریم و بخش مرکزی تقسیم می گردد.قسمت داخلیِ دریچه گرد چهارطرفه خطی از یک سه پریِ متقاطع تشکیل شده که خطوط موربِ چهارگانه به ترتیب بر روی این مقاطع می نشیند.جنس این مدل دریچه گرد بطور کلی از آلومینیوم است.در تولید دریچه گرد چهارطرفه خطی محدودیتی به لحاظ سایز و قطر وجود ندارد و این دریچه گرد را نیز از قطر ۱۰ تا ۶۰ سانتیمتر به سهولت می توان طراحی و تولید نمود.دریچه گرد چهارطرفه برای سیستم های تهویه مطبوع از جمله دمش و مکش بطور همزمان قابل کاربرد است.دریچه گرد چهارطرفه خطی، در گرمارسانی و سرمارسانی به کار گرفته می گردد.برای کنترل،انسداد یا بازکردنِ مسیر عبور دریچه گرد هوای خطی چهارطرفه به راحتی با تعبیه ی یک دمپر پروانه ای امکانپذیر است.فلزی بودن جنس این دریچه گرد باعث می گردد این دریچه گرد به روش های مختلف قابلیت رنگ پدیری داشته باشد.عموماً جنس رنگ و پوششی که بر روی سطوح داخلی و خارجیِ دریچه گرد چهارطرفه خطی زده می گردد از نوع پودری الکتروستاتیک است که پس از پاشیده شدن در کوره پخته می گردد.کد رنگ های مختلف و متنوع بهترین هماهنگی را برای پوشش نمای این دریچه گرد با نمای اطراف ایجاد می کند.با رنگ آمیزی سطوح دریچه گرد چهارطرفه خطی هم تناسب محیطی حاصل می گردد،هم سطوح دریچه گرد در برابر عوامل فرسایشی مقاوم می گردد.

دریچه گرد با توری

این دریچه گرد عمدتا برای تامین هوای تازه مورد استفاده قرار می گیرد و دارای دو بخش فریم و توری در ساختار خود است.برای ساخت آن از معمولا از جنس آلومینیوم استفاده می گردد.در واقع هم ساختار فزریم و هم ساختار توری از جنس آلومینیوم است.با توجه به کاربرد ویژه این مدل دریچه گرد به عنوان تامین کننده هوای آزاد و تازه می تولن گفت قطرهای مورد کاربرد برای این دریجه گرد بین ۷.۵ تا ۲۰ سانتیمتر محدود خواهد بود.از آنجا که قرار است با استفاده از این دریچه گرد هوای تازه محیط را تامین نمود،لذا استفاده از توری مناسب به این منطور بسیار ضروری است.یعنی بطور واضح باید گفت چشمه ها یا سوراخ های این توری باید طوری باشد که هم هوا به راحتی از این چشمه ها تردد داشته باشد و هم از امکان عبور گردوخاک و یا حشرات موذی از بیرون به داخل محیط جلوگیری کند.ضخامت توری آلومینیومی نیز به قطر این دریچه گرد بستگی دارد،بدیهی است هرچه قطر این دریچه گرد بیشتر شود برای استحکام بیشترِ توریِ آنرا باید ضخیم تر در نظر گرفت.دریچه گرد با توری عمدتا بر روی نمای بیرونی و داخلیِ دیوارها در پروژه های مسکونی،اداری،تجاری و صنعتی تعبیه می گردد.البته در شرایطی می توان آنرا در سقف یا کف نیز نصب و مورد کاربرد قرار داد.برای نصب دریچه گرد با توری هم از روش پیچ رولپلاک و هم از روش فنری(هالوژنی) استفاده می گردد.از آنجا که تناسب نما و ظاهر دریچه گرد با توری با نمای محیط از اهمیت ویژه ای برخوردار است به همین منظور کلیه سطوح آن با استفاده از رنگ الکتروستاتیکِ کوره ای رنگ آمیزی می گردد.عملیات رنگ آمیزی با انتخاب کدرنگ مناسب و شیک برای پوشش سطوح دریچه گرد با توری شروع و پس از پاشیدن رنگ و گذاشتن دریچه گرد در کوره رنگ و پخت کامل رنگ آن پایان می پذیرد.پس از اتمام و انجام این مراحل با خارج نمودن دریچه گرد از کوره رنگ،آنرا در یک بسته مشمایی قرار داده و بسته بندی می کنیم تا این دریجه گرد در هنگام انتقال به پروژه و قبل از انجام مراحل نصب مورد آسیب قرار نگیرد.

ب- دریچه گرد پلاستیکی

ب-۱- دریچه گرد پلاستیکی تخت(بلندگویی):

این دریچه گرد ماهیتاً از جنس ABS ساخته می گردد.شکل و ساختار این دریچه گرد به شکل دوایر تودرتوی بلندگو است.این دریچه گرد هوای عبوری از خود را بصورت تعدیل شده و پرتاب غیرمستقیم در محیط تزریق می کند.دریچه گرد پلاستیکی تخت در قطرهای ۱۰ تا ۳۰ سانت قابل تولید و کاربرد است.جهت ساخت دریچه گرد پلاستیکی در سایزهای مختلف از قالب های آماده استفاده می گردد.استفاده از مواد اولیه مرغوب و درجه یک باعث می گردد محصول نهایی دارای استحکام و کیفیت خوبی باشد.یکدست بودن و غیرضایعاتی بودنِ مواد اولیه در تولید دریچه گرد پلاستیکی باعث می گردد ساختار دریچه گرد پلاستیکی به حالت دِفرمه و غیراستاندارد وارد بازار فروش نگردد.تاب خوردگی و عدم تقارن در ساختار دریچه گرد پلاستیکی از عوارض و عواقب استفاده از مواد اولیه نامرغوب در تولید این دریچه گرد محسوب می گردد.از جمله ویژگی های دریچه گرد پلاستیکی بلندگویی اینستکه به راحتی آنرا با پیچ یا با استفاده از فنر بصورت هالوژنی در محل خود نصب و تعبیه نمود.جای پیچ ها بر روی فریم دریچه گرد پلاستیکی بر روی قالب های مربوطه از قبل تدارک دیده می گردد.بر خلاف دریچه گرد فلزی که تمام اِلمانها بطور مجزا از قبل آماده می شوند و طی عملیات مونتاژ بطور مرحله ای تولید می شوند،مراحل تولید دریچه گرد پلاستیکی بصورت دفعی و در یک مرحله بصورت تزریق مواد پلیمری در قالب مربوطه انجام می گیرد.از دریچه گردی پلاستیکی بلندگویی در سیستم های هوارسان و نیز در سیستم های مکش بطور چندگانه می توان استفاده نمود.از مهمترین موارد کاربرد دریچه گرد پلاستیکی ،استفاده آن در مناطقی که هوا از رطوبت بالایی برخوردار است است.از مصادیق این موضوع استفاده از دریچه گرد پلاستیکی در مناطق،شمالی و جنوبی کشور که میزان بسیار بالاست است.

از دریچه گرد پلاستیکی بلندگویی در مکان هایی مثل اگزاست سرویس های بهداشتی،استخرها،سونا و…به وفور استفاده می گردد.با توجه به ماهیت جنس ABS دریچه گرد پلاستیکی بلندگویی دارای رنگ سفید متمایل به رنگ شیمیایی است،اما جهت ایجاد هارمونی بین نما و ظاهر دریچه گرد پلاستیکی می توان سطوح دریچه گرد پلاستیکی را با رنگ های دلخواه رنگ آمیزی نمود.از جمله خصوصیت های ویژه ی دریچه گرد پلاستیکی که در مورد دریچه گرد فلزی نیز صدق می کند،تولید این نوع دریچه گرد در سایزهای استاندارد است.

ب-2- دریچه گرد پلاستیکی مشبک:

این دریچه گرد مشبک برای امکان هوارسانی یا مکش هوا با بیشترین فشار مورد کاربرد قرار می گیرد.از این دریچه گرد به خاطر شبکه های داخلیِ مربع یا لوزی شکل بعنوان دریچه گرد لانه زنبوری نیز یاد می گردد.جنس این دریچه گرد از نوع مواد ABS بوده و بصورت قالب ریزیِ مواد پلاستیکی تولید می گردد.این دریچه گرد نیز همچون دیگر انواع دریچه گرد از یک فریم و یک شبکه یا ساختار داخلی تشکیل شده است.از این دریچه گرد هم در سیستم های دمش،هم در سیستم های مکش و هم بعنوان تامین کننده هوای تازه در منازل،دفاتر و… استفاده می گردد.دریچه گرد پلاستیکی مشبک در سایزهای 10 تا ۳۰ سانت تولید و به بازار مصرف ارایه می گردد.بر روی ساختار فریم این دریچه گرد پلاستیکی نیز چند جای پیچ بر روی نما و چند جای فنر در پشت فریم تعبیه شده که به راحتی بتوان آنرا در محل خود نصب و تعبیه نمود.محل کاربرد این دریچه گرد نیز عموما جاهایی است که رطوبت بالاست.از این دریچه گرد در سیستم های مکش هوا و بخار در سرویس های بهداشتی،حمام ها،استخرها است.برای ترکیب و تناسب رنگ دریچه گرد پلاستیکی مشبک از ایتم رنگ نیز می توان بر سطوح این دریچه گرد استفاده نمود.

ب-3- دریچه گرد سونایی پلاستیکی:

برای تخلیه یا اگزاست بخار و هوای موجود در محیط هایی از قبیل سونای استخرها،سرویس های بهداشتی،حمام ها و… از دریچه گرد سونایی استفاده می گردد.با توجه به ماهیت جنس این دریچه گرد که از مواد ABS است امکان نفوذ یا تاثیر زطوبت در ساختار این دریچه گرد سونایی تقریبا به صفر می رسد و همین موضوع باعث می گردد که زمان لستهلاک این مدل دریچه گرد بسیار طولانی گردد.دریچه گرد سونایی از سه جزء اصلی تشکیل می گردد که اولین جزء آن پایه پشتیِ فریم دریچه گرد سونایی است.این قطعه بعنوان اولین قطعه بر روی دهانه انشعاب نصب و تثبیت می گردد.دومین قطعه،فریم اصلیِ این دریچه گرد است.این قطعه با یک محور متقاطع در مرکز خود یک مهره  در حال انتظار دارد که قطعه سوم با پیچ به این مهره متصل می گردد که آن قطعه را با باز و بستن روی این مهره می توان برای تعیین میزان هوای ورودی یا خروجی تنظیم کرد.در واقع قطعه سوم که حالت یک دیسک یا بشقاب دوپهلو را دارد با یک پیچ بلند به مهره ی فریم اصلی متصل می گردد.این قطعه به شکل دمپر از روی نما عمل می کند و با میزان باز یا بسته بودنِ آن مقدار هوای عبوری از معبرِ دریچه گرد سونایی تنظیم می گردد.دیسک یا بشقاب تنظیم کننده هوای دریچه گرد سونایی پلاستیکی امکان قرار گیری در حالت تابستانه و زمستانه را دارد و حتی بصورت فصلی می توان میزان انتقال هوای آن را تنظیم کرد.از جمله ویژگی های دریچه گرد سونایی این است که نیازی به استفاده از پیچ روی نمای فریم برای تثبیت دریچه گرد سونایی به سقف نیست و این دریچه گرد با حالت سه لایه که دارد به راحتی می تواند دیده شدنِ پیچی روی نمای فریمِ آن در محل خود تعبیه گردد که این موضوع به خودیِ خود باعث زیبا و شیک تر شدنِ نمای دریچه گرد سونایی بعد از نصب می گردد.با توجه به ساختار و شکل ویژه ی دریچه گرد سونایی بیشترین کاربرد آن بر روی سطوح سقفی است،یعنی برای نصب بر روی سطوح دیوار و یا محل های مشابه مناسب نیست.

 ب-4- دریچه گرد پلاستیکی خطی:

این دریچه گرد دارای یک ساختار یکپارچه از فریم و خطوط گریلی است. خطوط این دریچه گرد طوری طراحی شده اند که حالت زاویه دارداشته باشند و اگر این دریچه گرد پلاستیکی بعنوان دریچه تامین هوای تازه به کار رود این خطوطِ یکطرفه از نفوذ آب باران و برف جلوگیری می کند.البته علاوه بر این ویژگی می توان به فاصله خطوط داخلیِ این دریچه گرد نیز اشاره نمود. در واقع فواصل این خطوط طوری طراحی می شوند که از نفوذ گردوخاک و غبار از یک سو به سوی دیگرِ این دریچه گرد جلوگیری کنند.از کاربردهای عمده ی دریچه گرد پلاستیکی خطی می توان به هوارسانی از طریق انشعابات هوا و همچنین به نقش تامین کننده ی هوا از محیطی به محیط دیگر اشاره نمود.دریچه گرد پلاستیکی خطی در قطرهای ۱۰ – ۱۵ و  ۲۰ سانت تولید و به بازار ارایه می گردد.بر روی ساختار فریم از سمت نما به تعداد کافی و استاندارد جای پیچ گذاشته شده تا بتوان آنرا به روش پیچ-رولپلاک در محل مورد نظر نصب و تعبیه نمود.البته چون در بعضی موارد امکان استفاده از پیچ وجود ندارد در پشت دریچه هوا جای فنر طراحی شده که بتوان این دریچه گرد را به روش هالوژنی با استفاده از فنر در محل مورد نظر نصب نمود.

روش تولید این دریچه گرد پلاستیکی دقیقا مطابق با روش تولید دیگر انواع دریچه گرد پلاستیکی با استفاده از قالب های مخصوص صورت می پذیرد. استفاده از مواد اولیه ی مرغوب باعث می گردد ساختار دریچه گرد پلاستیکی خطی بدون تغییر حالت برای مدتهای طولانی قابل استفاده باشد.از فواید استفاده از مواد مرغوب در ساخت  دریچه گرد پلاستیکی می توان به مقاومت آن در برابر گرما و سرما اشاره نمود که همین موضوع موجب جلوگیری از استهلاک زودرس دریچه گرد در برابر گرمای خورشید در تابستان و سرمای فصل زمستان می گردد.قطرهای دریچه گرد پلاستیکی خطی بطور اسمی تعیین می گردد،یعنی اگر قطر استوانه ی پشت دریچه گرد پلاستیکی خطی ۱۰ سانت اعلام شود قطر واقعیِ استوانه ۹ سانتیمتر است و این به آن معناست که  در واقع این دریچه گرد برای لوله قطر ۱۰ سانت طراحی شده است.دریچه گرد پلاستیکی خطی هم بصورت دیواری و هم بصورت سقفی قابل نصب و تعبیه است.البته قابل ذکر است این دریچه گرد هم بر روی سقف های معمولی و هم بر روی ساختار سقف های کاذب قابلیت نصب دارد.رنگ معمولیِ دریچه گرد پلاستیکی خطی بصورت سفیدِ شیری است،اما برای تناسب نمای آن با رنگ محیط می توان ساختار دریچه گرد پلاستیکی خطی را با رنگ مناسب رنگ آمیزی نمود.

اطلاعات تکمیلی دریچه گرد

دریچه گرد بلندگویی آلومینیومی

این دریچه گرد از دریچه های کلاسیک در انواع دریچه گرد به شمار می آید.ساختار بلندگویی و لایه ایِ این دریچه گرد دلیل و وجهِ تسمیه ی دریچه گرد بلندگویی است.البته در اصطلاح به این نوع دریچه گرد ، دریچه گرد تخت نیز گفته می گردد.

ماهیتِ جنس این دریچه گرد از آلومینیوم است که بوسیله ی پِرس هایی که زیرِ قالب های ویژه تحت فشارِ چرخشی قرار می گیرند فُرم می گیرند.

دریچه گرد بلندگویی در ساختار خود از یک فِریم و چندین لایه ی موازی و متوالی در قسمت داخلی تشکیل شده است که فواصل تمام این لایه های داخلیِ دریچه گرد از هم بصورت کاملا یکنواخت،متوازن و مساوی طراحی شده است تا نمای زیبا و منحصر به فردی به این نوع دریچه گرد ببخشد.

دریچه گرد بلندگویی در قطرهای ۱۰ ، ۱۲ ،۱۵ ، ۲۰ ،۲۵ ، ۳۰ ،۳۵ ،۴۰ ، ۴۵ ،۵۰ ، ۵۵ و ۶۰ سانتیمتر، تولید و عرضه می گردد.

فریم دریچه گرد بلند گویی دارای حالت پلّه ای است که به ساختار دریچه گرد زیباییِ مضاعفی می بخشد.برای قطرهای ۱۰ تا ۲۰ سانتیمتر در دریچه گرد بنا به کوچک بودنِ قطر دریچه گرد ،ساختارِ فریمِ دریچه گرد برای تناسب بیشتر ،بصورت یک پله ای و با عرض سه سانت در نظر گرفته می گردد.اما در قطرهای ۲۵ سانت به بالا ساختار فریمِ دریچه گرد بلندگویی برای تناسب بیشتر بصورت دوپله و با عرض ۴.۵ سانت طراحی و ساخته می گردد. تمامیِ ابعاد و مدل های فریم دریچه گرد بلندگویی تحت آزمون های ویژه به لحاظ زیبایی شناختی،طراحی و به مرحله تولید رسیده است.

لایه های داخلیِ پره های گردِ تقسیم هوای دریچه گرد بلندگویی نیز بطور ویژه و حساب شده ای با لبه های دوبل(جهت زیباترشدنِ لبه ی بیرونیِ پره های داخلی) طراحی و در کنار هم مونتاژ می شوند.تمام این پره ها در یک نقطه ی کانونی به یک قطعه ی قیفی شکل ختم می شوند که در مرکز دریچه گرد بلندگویی واقع است.

تمام پره های گردِ ساختار داخلیِ دریچه گرد بلندگویی بوسیله ی سه رشته ی ارتباطی که با هم زاویه ۱۲۰ درجه دارند به قطعه کانونی متصل و ساختار یکپارچه و محکم به خود می گیرند.

برای نصب دریچه گرد بلندگوییِ آلومینیومی در قطرهای کمتر از ۲۰ سانت هم می توان به روش هالوژنی با استفاده از فنرهایی که در ساختارِ پشتِ دریچه گرد بلندگویی تعبیه شده عمل کنیم،هم می توانیم روی فریم دریچه گرد جای پیچ حک کنیم تا دریچه گرد بلندگویی به وسیله ی این جای پیچها با پیچ در محل مورد نظر تثبین و نصب گردد.لازم به ذکر است درصورت استفاده از جای پیچ بر روی فریم دریچه گرد بلندگویی، برای جلوگیری از صدمات احتمالی و خراش رنگِ دریچه گرد،حتما باید قبل از عملیات رنگ کاری نسبت به ایجاد این سوراخ ها بر روی فریم دریچه گرد اقدام نمود.

پس از مونتاژِ قطعات داخلی و فریم دریچه گرد و ساختاریابیِ اولیه ی دریچه گرد بلندگویی،نوبت به مرحله ی اجرای رنگ بر روی دریچه گرد می رسد.

با توجه به اینکه در زمان تولید و مونتاژِ دریچه گرد بلندگویی،کلِ ساختارِ این دریچه گرد به روغن(گریس) آغشته می گردد،لذا انجام دو مرحله اسیدشویی بر رویِ کلِ ساختارِ دریچه گرد بلندگویی قبل از عملیات رنگ کاری بسیار ضروری است(در صورت عدم انجام این مرحله کیفیت رنگ دریچه گرد بسیار افت خواهد داشت).

جنس رنگی که برای پوشش سطوح پشتی و بیرونیِ دریچه گرد بلندگویی بکار می رود از نوع رنگ پودری استاتیکِ کوره ای است که در بطور خلاصه به آن “رنگ کوره ای” نیز اطلاق می گردد.

رنگی که بر سطح دریچه گرد بلندگویی اجرا می گردد هم نقش محافظتیِ دریچه گرد بلندگویی را به عهده می گیرد و هم باعث تناسب  نمای دریچه گرد با رنگ فضای محیطی می گردد که همین موضوع بخ خودیِ خود به زیبایی و هارمونیِ محیط می لفزاید.

لازم به ذکر است کدرنگ هایی که برای سطوح دریچه گرد بلنگویی مصرف می گردد یبسیار متنوع و بدون محدودیت است،اما رنگ های عُرفی که برای پوشش دریچه گرد بلندگویی استفاده می گردد عبارت از سفید،مشکی، طوسی،نقره ای،کرم، استیل و…است.

دریچه گرد بلندگویی هم برای کانال رفتِ هوا و هم کانال های برگشت هوا به راحتی و وفور قابل استفاده است.

در سیستم های گرمایش و سرمایش نیز بدون هیچ محدودیت خاص از دریچه گرد بلندگوییِ آلومینیومی استفاده می گردد.

برای تنظیم یا انسدادِ هوای عبوری از دهانه دریچه گرد بلند گویی آلومینیومی از قطعه ای بنام “دمپر پروانه ای” استفاده می گردد.این دمپر فشار و میزان هوای ورودی یا خروجی از معبرِ دریچه گرد را به میزان لازم تنظیم و مشخص می کند.جنس دمپرِ دریچه گرد بلندگویی از ورق گالوانیزه است که بصورت پیچی عمل می کند.

با توجه به هدایت هوای عبوری از مسیر پره های دریچه گرد بلندگویی به اطراف دریچه گرد(بغلها) است لذا از جمله موارد کاربردِ دریچه گرد بلندگویی در جاهایی است که ارتفاعِ دهانه ی انشعاب کانال هوا از کفِ محیط زیاد نباشد و در اصطلاح نخواهیم هوا به صورت مستقیم و ریزشی به یک یک نقطه ی خاص هدایت شود. در واقع پره های اُریپِ دریچه گرد بلندگویی باعث پخش هوا به اطراف دهانه ی دریچه می گردد.

دریچه گرد بلندگویی را می توان بر دهانه انواع انشعابات گردِ هوا از قبیل کانال گرد معمولی،کانال گرد اسپیرال و کانال فلکسیبل یا خرطومی نصب و هوای این داکت های گرد  را از طریق دریچه گرد بلندگویی به محیط وارد نمود.



دریچه گرد بلندگویی برجسته

ساختار این دریچه گرد نیز بصورت دوایرِ داخلی به شکل بلندگو است و همانطور که از نامش پیداست قطعات ِمدورِ داخلی این دریچه گرد  بصورت برجسته  و حالت هرمی نسبت به قطعه ی کانونی کنار هم چیدمان شده اند.

فریم این دریچه گرد به دو دسته تقسیم می گردد.دسته اولِ فریم های این دریچه گرد را “فریم کوچک” می گویند که این برای دریچه گردِ با قطرهای ۲۰ سانت و کمتر به کار می رود و بصورت یک پله طراحی و تولید می گردد. دسته دومِ فریم دریچه گرد برجسته “فریم بزرگ” یا “فریم پهن” نامیده می گردد که بصورت دوپلّه ساخته می شوند.

عرض فریم های کوچکِ دریچه گرد برجسته بین ۲.۵ تا ۳ سانت است.

عرض فریم های یزرگِ دریچه گرد برجسته نیز بین ۴.۵ تا ۵ سانت است.

این بزرگی و کوچکیِ فریم دریچه گرد بلندگوییِ برجسته صرفا به تناسب قطر دریچه گرد و زیباییِ دریچه گرد مربوط می گردد.زیرا اگر برای دریچه گرد بلندگوییِ برجسته بخواهیم از فریم پهن بکار ببریم تناسب ظاهری و نمای دریچه گرد از زیبایی می افتد.

با توجه به دکوراتیو و زیباتر بودنِ ساختار دریچه گرد بلندگویی برجسته استفاده از آن در سقفِ مکانهایی مثل آمفی تئاترها،سینماها،سالن ها،تالارها و موارد مشابه بسیار مورد استقبال است.

لایه های داخلیِ دریچه گرد بلندگوییِ برجسته بصورت اُریپ و زاویه دار نسبت به هم جانمایی شده و جلوه ی زیبایی به نمای دریچه گرد می بخشند.

دریچه گرد بلندگویی برجسته را هم می توان بطور مستقل در انواع سقف ها و هم بصورت ترکیبی در صفحات تایلی جانمایی و در محل لازم تعبیه نمود.

دریچه گرد بلندگوییِ برجسته نیز همچون دریچه گرد تخت ، از ریزش و پرتاب هوای مستقیم به محیط جلوگیری می کند و هوا را بصورت تعدیل شده به اطراف خود هدایت و تخلیه می کند.

از دریچه گرد برجسته در داکت های رفت و برگشتِ هوا بصورت دوگانه  استفاده می گردد.

در سیستم های گرمایشی و سرمایشی نیز دریچه گرد برجسته به راحتی قابلیت کاربرد داشته و هیچ محدودیتی در این رابطه وجود ندارد.

قطرهای تولیدیِ دریچه گرد برجسته از ۱۰ سانت تا ۶۰ سانت است.

دریچه گرد برجسته را هم می توان بصورت پیچ ازرو و هم پیچ ازتو(پیچ مخفی) در محل خود نصب و تعبیه نمود.درصورتیکه دریچه گرد برجسته بصورت پیچ ازرو نصب گردد قبل از مراحل رنگ کاری بروی بدنه ی فریمِ دریچه گرد به تعداد استاندارد جای پیچ تعبیه می گردد که صدمه ای بعد از رنگ کاری به ساختار فریم دریچه گرد برجسته وارد نشود.

پس از مرحله مونتاژِ دریچه گرد برجسته، زمانِ رنگ کاری بر روی سطوح داخلی و خارجیِ آن می رسد.نوع رنگ مصرفی نیز رنگ پودری استاتیکِ کوره ای است که پس از انجام رنگ پاشی، دریچه گرد برجسته در درون کوره با درجه حرارتی خاص قرار می گیر تا رنگ بصورت کامل پخته شود و بر جان دریچه گرد برجسته بنشیند.

این عملیات رنگ کاری هم باعث زیباییِ سطح دریچه گرد برجسته و هم باعث تناسب و هارمونی بین سطح نما و این دریچه گرد می گردد.

انواع کدرنگی که بر روی سطوح دریچه گرد برجسته بکار می رود عموماً عبارت از سفید،مشکی،کرم،نقره ای،خاکستری،استیل ،قهوه ای سوخته و … است.

دریچه گرد برجسته در دهانه ی انشعابات گرد از قبیل کانال اسپیرال،کانال گردِ سنتی و نیز کانال فلکسیبل قابل نصب و کاربرد است.

دریچه گرد مقاله

در مورد دریچه گرد هوا بیشتر بدانیم

جهت انتقال هوای عبوری از دهانه ی انشعاب کانال هوای گرد به محیط از انواع دریچه گرد استفاده می گردد.دریچه گرد هوا در مدل های مختلف از سه نوع جنسِ شامل آلومینیوم،چوب و ای بی اس قابل تولید است.برای بررسی بیشتر در این زمینه باید به انواع مختلف دریچه گرد اشاره نمود.این موارد بطور خلاصه شامل دریچه گرد بلندگویی،دریچه گرد مشبک ،دریچه گرد جت نازل است.هریک از این مدل ها دارای خصوصیت منحصر به فردی است که دقیقا به نوع کارایی آنها مربوط می گردد.بطور مثال دریچه گرد بلندگویی بیشتر در سیستم های دمنده جهت دمش بکار می رود.دریچه گرد مشبک نیز در سیستم های اگزاست یا مکنده جهت برگش هوای محیط مورد استفاده قرار می گیرد.دریچه گرد جت نازل نیز همانطور که از نام آن پیداست جهت پرتاب هوا با فشار زیاد در دهانه ی انشعاباتی که در ارتفاع بالا قرار دارند بکار می رود.کلیه موارد فوق در قطرهای استاندارد از ۱۰ تا ۶۰ سانتیمتر قابل تولید و عرضه می باشند.شایان ذکر است علاوه بر سه دسته بندی اصلی که در مورد دریچه گرد هوا مطرح گردید مدل های دیگری نیز وجود دارند که مورد کاربرد آنها مثل موارد مذکور زیاد نیست اما به لحاظ دکوراتیوبودن و کارایی های خاص می توان به آنها اشاره نمود.از جمله این دریچه ها،می توان به دریچه گرد کروی یا جت اسپوت و دریچه گرد سونایی اشاره کرد.دریچه جت اسپوت بعنوان دریچه هدایت هوای ۳۶۰ درجه امکان هوارسانی به تمامی جهت هایی که امکان هوارسانی وجود دارد را انجام می دهد.دریچه گرد سونایی نیز برای تخلیه ی هوای سرویس های بهداشتی و سونای استخرها با قابلیت تنظیم تابستانه و زمستانه مورد استفاده قرار می گیرد.جهت نصب دریچه گرد بر روی سطوح سقف،دیوار محدودیتی به لحاط اجرا وجود ندارد.

1 دیدگاه برای دریچه گرد

  1. akbari

    خیلی محصولات متنوعی دارید

دیدگاه خود را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

محصولات مرتبط

از من بپرس (واتس اپ)
پاسخگوی آنلاین
چت WhatsApp یکی از پرسنل را انتخاب نمایید
X
